Bedienungsanleitung für Certa 180L/Min Luftkompressor CT180ARCMPA

Schnelle Anleitung für den Certa 180L/Min Luftkompressor (CT180ARCMPA). Erfahren Sie, wie Sie Reifen sicher aufpumpen, den Kompressor anschließen und die Wartung durchführen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Certa 180L/Min Luftkompressor wird an eine 12V-Fahrzeugbatterie angeschlossen. Zum Betrieb sollte der Motor laufen. Reifen werden durch Aufschrauben des Futters auf das Ventil und Einschalten des Geräts aufgepumpt. S. 2, 3

Wichtigste Schritte

  • Anschluss an die Batterie S. 2
  • Reifen aufpumpen S. 3

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie die Batterieklemmen anschließen. S. 2

Probleme und Lösungen

Automatisches Abschalten

Thermischer Überlastschutz aktiv. 20 Minuten abkühlen lassen.

S. 2

Wartung und Reset

  • Der thermische Überlastschutz setzt sich automatisch zurück, sobald das Gerät abgekühlt ist. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Max Pressure 150 psi Maximaler Betriebsdruck S. 3
Max Air Flow 180L per minute Maximale Luftleistung S. 3
Duty Cycle Time 25 mins @ 40psi @ 24°C Maximale Einschaltdauer S. 3

Wo es im PDF steht

  • Sicherheitshinweise S. 1
  • Betriebsanleitung S. 2
  • Technische Daten S. 3
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieser Luftkompressor ist für den Betrieb mit 12V DC-Stromquellen ausgelegt. Er verfügt über einen automatischen thermischen Überlastschutz, der das Gerät bei Überhitzung abschaltet. Der Kompressor sollte während des Betriebs niemals unbeaufsichtigt gelassen werden. Um die Fahrzeugbatterie zu schonen, wird empfohlen, den Fahrzeugmotor während des Betriebs laufen zu lassen.

Sicherheitshinweise

  • Verwenden Sie das Gerät nur mit 12V DC-Strom.
  • Berühren Sie den Kompressor während oder kurz nach dem Betrieb nicht mit bloßen Händen, da er sehr heiß wird (außer den Ein-/Ausschalter).
  • Halten Sie Kinder und Tiere fern.
  • Pumpen Sie nur atmosphärische Luft.
  • Überschreiten Sie nicht den maximalen Reifendruck und die maximale Einschaltdauer (Duty Cycle).
  • Bei Aktivierung des thermischen Überlastschutzes: Schalten Sie das Gerät aus und lassen Sie es ca. 20 Minuten abkühlen, bevor Sie es wieder einschalten.

Betriebsanleitung

Stellen Sie vor dem Anschließen sicher, dass der Netzschalter auf "OFF" steht. Verbinden Sie die rote Klemme mit dem Pluspol und die schwarze Klemme mit dem Minuspol der Batterie. Achten Sie darauf, dass das 5 Meter lange Stromkabel vollständig abgewickelt ist, um Überhitzung zu vermeiden. Der Kompressor muss während des Betriebs aufrecht stehen.

Reifen aufpumpen und Luft ablassen

Reifen aufpumpen

  1. Schließen Sie die Schnellkupplung an den Kompressor an.
  2. Schrauben Sie das Reifenventil-Futter auf das Reifenventil.
  3. Stellen Sie sicher, dass die Arretierung des Ablassventils gelöst ist.
  4. Schalten Sie den Kompressor ein. Schalten Sie ihn aus, wenn der gewünschte Druck erreicht ist.

Kontinuierliches Ablassen (Hands-Free)

  1. Schrauben Sie das Futter auf das Reifenventil.
  2. Drücken Sie den Ablasskragen in Richtung Ventil und drehen Sie ihn im Uhrzeigersinn, um ihn zu arretieren.
  3. Drehen Sie den Kragen gegen den Uhrzeigersinn, um die Arretierung zu lösen, wenn der gewünschte Druck erreicht ist.

Intermittierendes Ablassen

Drücken Sie bei aufgesetztem Futter den Ablasskragen in Richtung Ventil, um den Druck zu verringern. Lassen Sie den Kragen los, um den Vorgang zu stoppen.

Technische Daten

Der Kompressor bietet eine maximale Luftleistung von 180L pro Minute bei einem maximalen Druck von 150 psi. Die Einschaltdauer beträgt 25 Minuten bei 40 psi und 24°C.

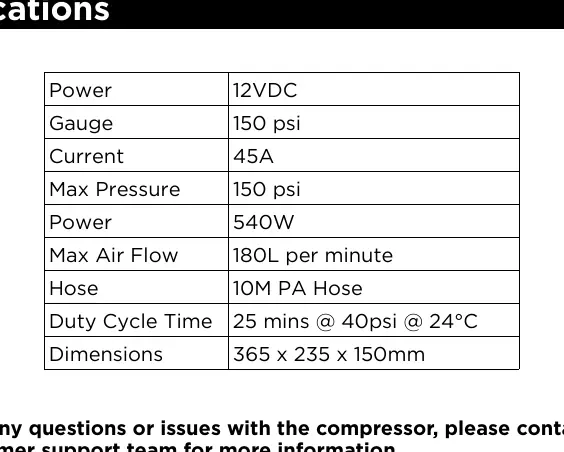

Technische Spezifikationen des Kompressors
Technische Spezifikationen des Kompressors

Praktische Hilfe

Typische Probleme

Kompressor schaltet sich während des Betriebs ab

Der thermische Überlastschutz hat ausgelöst. Schalten Sie das Gerät aus, lassen Sie es 20 Minuten abkühlen und schalten Sie es dann wieder ein.

Verzögerter Start des Motors

Dies ist normal, wenn der Kompressor unter Druck steht (Gegendruck in der Leitung). Es handelt sich nicht um einen Defekt.

Batterie entlädt sich schnell

Lassen Sie den Fahrzeugmotor während des Betriebs laufen, um die Batterie zu schonen.

Vor der Verwendung

  • Prüfen Sie, ob der Netzschalter auf OFF steht.
  • Stellen Sie sicher, dass eine 12V DC-Stromquelle verfügbar ist.
  • Wickeln Sie das 5m-Stromkabel vollständig ab.
  • Stellen Sie sicher, dass der Kompressor aufrecht steht.
  • Prüfen Sie, ob die Batterieklemmen fest sitzen.

Technische Daten in der Praxis

Max Air Flow
Maximale Luftleistung von 180 Litern pro Minute.
Duty Cycle Time
Maximale Betriebsdauer von 25 Minuten bei 40 psi und 24°C, bevor eine Abkühlphase erforderlich ist.
Max Pressure
Maximal zulässiger Druck von 150 psi.

Abbildungen und Diagramme

  • Die Anleitung beschreibt die Verwendung des mitgelieferten Schlauchs mit Schnellkupplung.
  • Das Gerät verfügt über ein integriertes Manometer zur Drucküberwachung.

Modellkompatibilität

  • Nur für 12V DC-Stromversorgung geeignet.
  • Nicht für den Einsatz im Wasser geeignet.
