Bedienungsanleitung für VEVOR Vertikaler Luftkompressor
Schnelle Hilfe und Anleitung für Ihren VEVOR Vertikalen Luftkompressor. Erfahren Sie alles über Montage, Betrieb, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die VEVOR Vertikal-Luftkompressoren sind für den Heim- und Kfz-Gebrauch konzipiert. Sie benötigen keine Schmierung. Wichtig ist die tägliche Entwässerung des Tanks und die Einhaltung der Sicherheitsabstände. S. 3, 4, 9
Wichtigste Schritte
- Täglich Feuchtigkeit aus dem Tank ablassen. S. 6, 10
- Keine Verlängerungskabel verwenden. S. 7, 8
Erste Inbetriebnahme
- Führen Sie eine 30-minütige Einlaufphase durch, bevor Sie Werkzeuge anschließen. S. 9, 10
Probleme und Lösungen
Kompressor läuft nicht
Stromversorgung prüfen, Sicherung/Leitungsschutzschalter kontrollieren, Motor abkühlen lassen.
S. 27Wartung und Reset
- Der thermische Überlastschutz setzt sich automatisch zurück, sobald der Motor abgekühlt ist. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 1680D-148BS/125-10A34L | 120V/60Hz, 2HP, 125Psi, 4.8CFM@90Psi, 3300RPM | Spezifikationen für das Modell 1680D-148BS/125-10A34L | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Technische Daten S. 6
- Fehlerbehebung S. 27, 28, 29
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die VEVOR Vertikal-Luftkompressor-Serie. Lesen Sie das Handbuch vor der Montage und Inbetriebnahme sorgfältig durch, um Verletzungen und Schäden zu vermeiden. Bewahren Sie das Handbuch für zukünftige Referenzzwecke auf.
Produktbeschreibung
Der ölfreie Kompressor ist für den Einsatz in Haushalt und Kfz konzipiert. Er liefert Druckluft für Werkzeuge wie Spritzpistolen oder Schlagschrauber. Das Gerät arbeitet ölfrei, weshalb keine Schmierung erforderlich ist.
Montage
Überprüfen Sie das Zubehörpaket auf Vollständigkeit. Montieren Sie die Räder und Fußplatten gemäß der beiliegenden Abbildung. Stellen Sie sicher, dass alle Schrauben und Verbindungen fest angezogen sind.
Elektrische Installation
Alle elektrischen Anschlüsse müssen von qualifizierten Elektrikern gemäß den örtlichen Vorschriften durchgeführt werden. Verwenden Sie keine Verlängerungskabel, da dies zu Leistungsverlusten und Motorschäden führen kann. Nutzen Sie stattdessen einen längeren Luftschlauch.
Betrieb
Der Kompressor verfügt über einen Druckschalter mit AUTO- und OFF-Position. In der AUTO-Position schaltet sich das Gerät bei Erreichen des maximalen Drucks automatisch ab. Der Regler steuert den Luftdruck am Ausgang. Das Sicherheitsventil lässt automatisch Luft ab, wenn der Tankdruck den maximalen Wert überschreitet.
Wartung und Pflege
Lassen Sie täglich Feuchtigkeit aus dem Tank ab, um Korrosion zu vermeiden. Reinigen Sie regelmäßig Motor, Tank und Kühlrippen. Trennen Sie vor Wartungsarbeiten immer die Stromversorgung und lassen Sie den Druck aus dem System ab.
Fehlerbehebung
Bei Problemen wie "Kompressor läuft nicht" oder "Motor brummt" überprüfen Sie die Stromversorgung, Sicherungen und den thermischen Überlastschutz. Bei übermäßiger Feuchtigkeit in der Druckluft sollte der Tank häufiger entleert und ein Luftfilter verwendet werden.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Kompressor läuft nicht
Stromversorgung prüfen, Sicherung/Leitungsschutzschalter kontrollieren, Motor abkühlen lassen, Druckschalter prüfen.
Motor brummt, läuft aber nicht an
Rückschlagventil prüfen, Spannung kontrollieren, Verbindung prüfen.
Übermäßige Feuchtigkeit in der Druckluft
Tank täglich entleeren, Luftfilter verwenden, Aufstellungsort mit geringerer Luftfeuchtigkeit wählen.
Sicherheitsventil öffnet sich bei steigendem Druck
Druckschalter oder Sicherheitsventil auf Defekte prüfen und ggf. austauschen.
Vor der Verwendung
- Verpackung auf Transportschäden prüfen.
- Alle Schrauben und Verbindungen festziehen.
- Räder und Fußplatten montieren.
- Aufstellung an einem sauberen, gut belüfteten Ort (mind. 45 cm Abstand zur Wand).
- Keine Verlängerungskabel verwenden.
- Vor dem ersten Gebrauch 30 Minuten Einlaufzeit (Break-in) durchführen.
Abbildungen und Diagramme

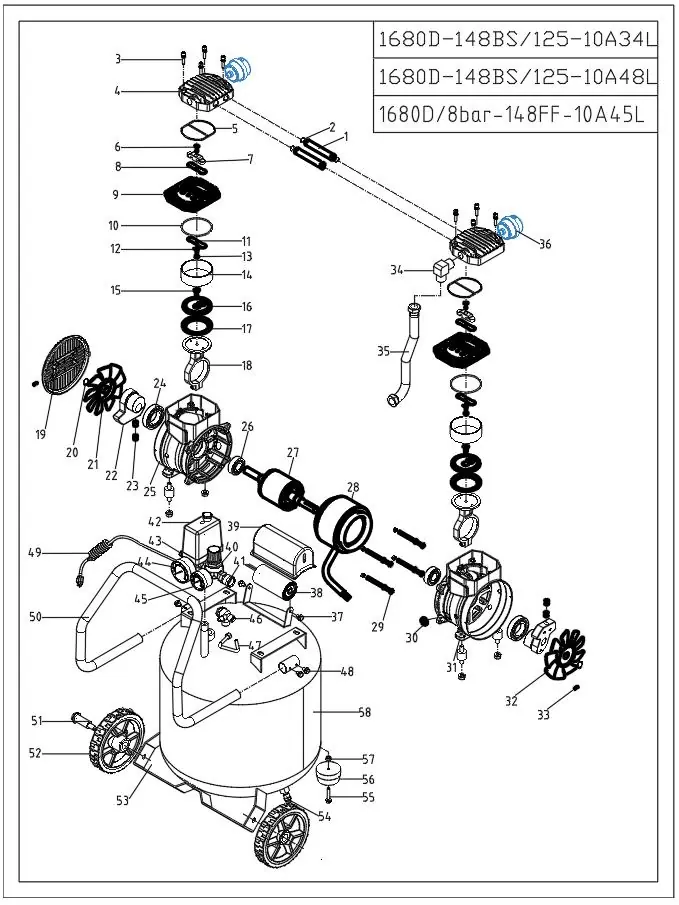

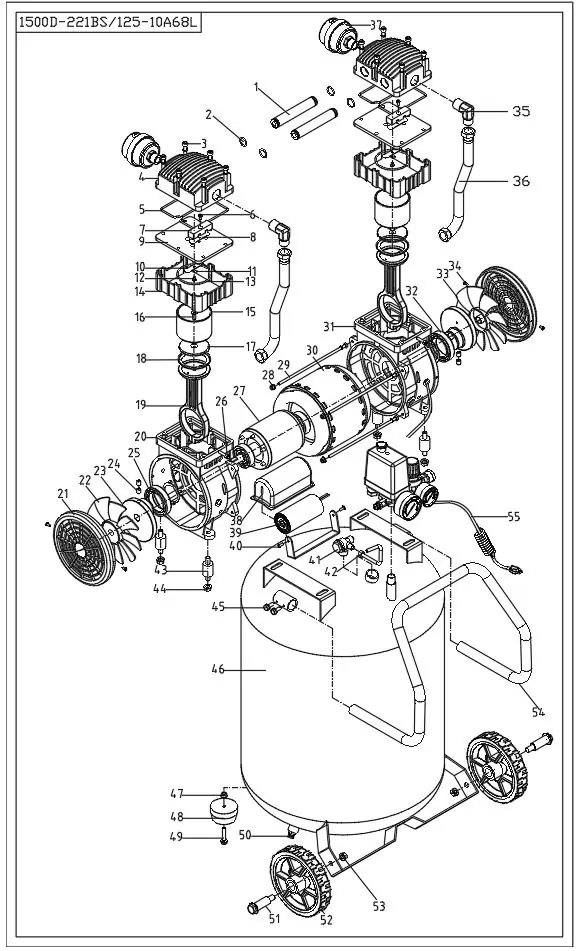

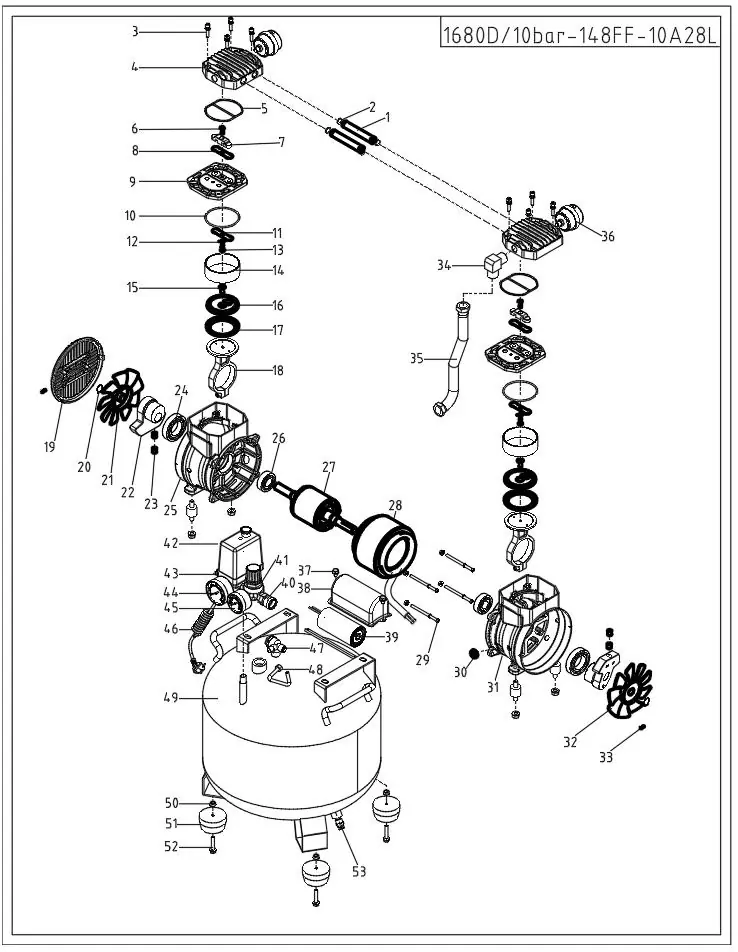

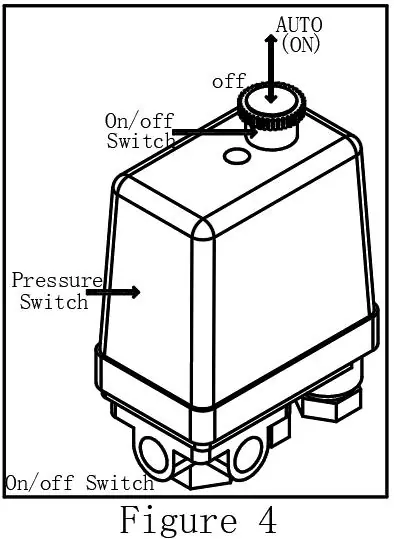

- Abbildung 4 zeigt den Druckschalter mit AUTO/OFF-Position.
- Abbildung 5 zeigt den Reglerknopf und das Manometer zur Druckeinstellung.
Modellkompatibilität
- Nicht für Atemluft geeignet.
- Nicht in der Nähe von brennbaren Gasen oder Dämpfen betreiben.
- Nur für den Innenbereich geeignet (kein Regen).
