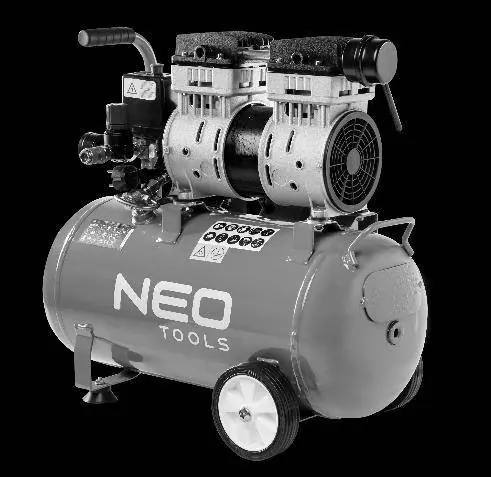

Bedienungsanleitung für ölfreien Kompressor NEO TOOLS 12K020/12K021/12K022

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die ölfreien Kompressoren NEO TOOLS 12K020, 12K021 und 12K022. Das Gerät ist ausschließlich für die Erzeugung von Druckluft für pneumatische Werkzeuge bestimmt. Es ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konzipiert. Vor der Inbetriebnahme muss das Gerät korrekt montiert werden. Achten Sie besonders auf die Sicherheitshinweise, da unsachgemäßer Gebrauch zu schweren Verletzungen oder Sachschäden führen kann.

Beschreibung des Geräts

Die Hauptkomponenten umfassen:

• A: Luftfilter
• B: Motor
• C: Griff
• D: Tank
• E: Rad
• F: Ablassventil
• G: Hauptschalter
• H: Selbstfahrender Griff
• I: Sekundärer Druckregler
• J: Kontermutter
• K: Schnellkupplung
• L: Ausgangsdruckmanometer
• M: Tankdruckmanometer
• N: Inspektionsöffnung
• O: Stützfuß

Montage und Inbetriebnahme

Vor der Verwendung muss der Kompressor korrekt montiert werden:

1. Montieren Sie die Transporträder an den Radhaltern an der Unterseite der Luftdüse mit den mitgelieferten Schrauben.
2. Befestigen Sie den Stützfuß an der Halterung an der Unterseite der Luftdüse mit der mitgelieferten Schraube.
3. Schrauben Sie den Luftfilter von Hand im Uhrzeigersinn auf das Gewinde.
4. Prüfen Sie, ob das Ablassventil des Lufttanks fest geschlossen ist.
5. Stellen Sie den Kompressor auf eine stabile, ebene Fläche in einem sauberen, trockenen und gut belüfteten Bereich. Halten Sie einen Abstand von 12 bis 18 Zoll (ca. 30-45 cm) zu Wänden oder Hindernissen ein.

Betrieb

Zum Starten drücken Sie den unteren Teil des Hauptschalters. Lassen Sie den Tank unter Druck setzen und prüfen Sie auf Luftlecks. Der Kompressor schaltet sich automatisch ab, wenn der maximale Druck erreicht ist, und wieder ein, wenn der Druck zu niedrig ist. Zum Einstellen des Arbeitsdrucks drehen Sie den Regler (A) und sichern Sie die Einstellung mit der Kontermutter (B).

Wartung und Pflege

Regelmäßige Wartung ist für einen sicheren Betrieb unerlässlich:

• Nach jedem Gebrauch: Kondensat aus dem Tank ablassen.
• Alle 10 Betriebsstunden: Luftfilter reinigen.
• Alle 40 Betriebsstunden: Luftsystem mit Seifenwasser auf Lecks prüfen.
• Jährlich: Kontrolle und Einstellung durch qualifiziertes Personal in einem autorisierten Servicecenter.

Fehlerbehebung

Bei Problemen wie keinem Start, Druckverlust oder Auslösen des Sicherheitsventils prüfen Sie zunächst die Stromversorgung, Sicherungen, Luftfilter und Ventile. Bei schwerwiegenden Fehlern wenden Sie sich bitte an ein autorisiertes Servicecenter.
