Bedienungsanleitung für Kobalt 17-Gallon Elektro-Luftkompressor

Schnellstartanleitung und vollständiges Handbuch für den Kobalt 17-Gallon Elektro-Luftkompressor. Erfahren Sie mehr über Montage, Betrieb, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Kobalt 17-Gallon Luftkompressor ist ein ölfreier, einstufiger Kompressor. Er erfordert eine 115V-Stromversorgung und muss täglich durch Entwässern des Tanks gewartet werden. S. 1, 13

Wichtigste Schritte

  • Tägliche Entwässerung des Tanks S. 13
  • Sicherheitsventil täglich prüfen S. 14

Erste Inbetriebnahme

  • Ablasshahn schließen, einstecken, Schalter auf ON stellen. S. 11

Probleme und Lösungen

Motor läuft nicht

Sicherung prüfen, Überlastschutz abkühlen lassen, elektrische Verbindungen prüfen.

S. 15

Wartung und Reset

  • Überlastschutz setzt sich automatisch zurück, sobald der Motor abgekühlt ist. S. 15

Technische Daten

Parameter Wert Hinweis Seiten
Tankkapazität 17 Gallonen (64,3 Liter) Speicherkapazität des Tanks S. 1
Kick-in Druck 125 PSI (8,62 bar) Druck, bei dem der Motor startet S. 1

Wo es im PDF steht

  • Spezifikationen S. 1
  • Sicherheit S. 3
  • Fehlerbehebung S. 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage des Griffs (Fig 2) Seite 7 Inbetriebnahme und Abschaltung Seite 11 Zubehör-Anschlussübersicht Seite 21

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für den Kobalt 17-Gallon Elektro-Luftkompressor (Modelle 143075 und 236005). Es umfasst Sicherheitsrichtlinien, Montageanweisungen, elektrische Anforderungen, tägliche Inbetriebnahme, Wartung und Fehlerbehebung. Vor der Inbetriebnahme müssen alle Sicherheitswarnungen gelesen werden, um Verletzungen oder Sachschäden zu vermeiden.

Produktbeschreibung

Der Kompressor besteht aus einem Elektromotor, einer Pumpe, einem Druckschalter und einem 17-Gallonen-Tank. Er ist ölfrei und werkseitig geschmiert.

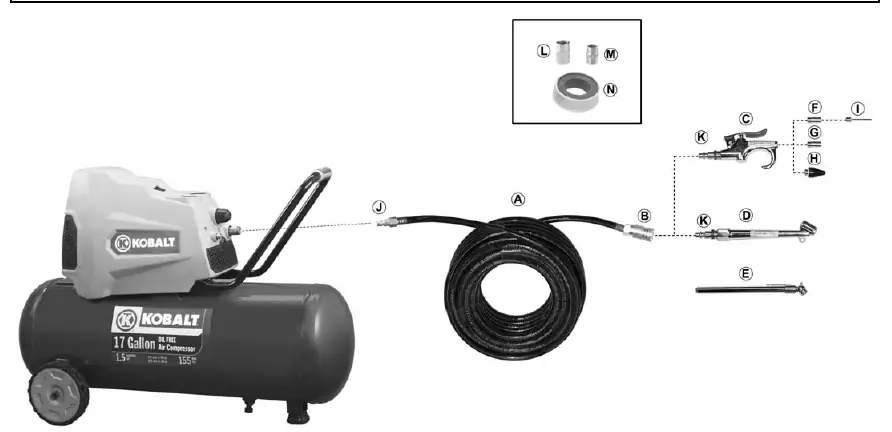

Zubehör-Anschlussübersicht
Zubehör-Anschlussübersicht

Montage

Der Kompressor wird mit einem Griff geliefert, der mit den mitgelieferten Schrauben an der Basis befestigt werden muss. Verwenden Sie einen 13-mm-Schlüssel. Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht.

Montage des Griffs (Fig 2)
Montage des Griffs (Fig 2)

Elektrische Anforderungen

Das Gerät benötigt einen 115V-Stromkreis. Es muss geerdet sein. Vermeiden Sie die Verwendung von Verlängerungskabeln. Wenn ein Verlängerungskabel unvermeidbar ist, verwenden Sie ein Kabel mit mindestens 12 AWG und einer Länge von maximal 50 Fuß (ca. 15 Meter).

Bedienung

Tägliche Inbetriebnahme:1. Schalter auf OFF stellen.2. Ablasshahn am Tank schließen (im Uhrzeigersinn drehen).3. Netzkabel einstecken.4. Schalter auf ON stellen.5. Druckregler auf den gewünschten Arbeitsdruck einstellen.

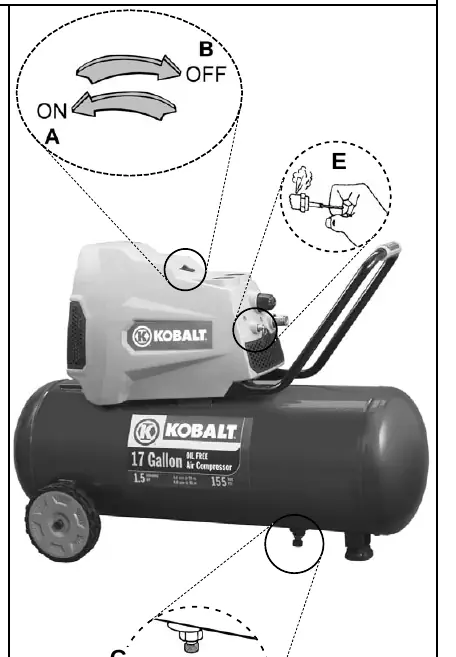

Inbetriebnahme und Abschaltung
Inbetriebnahme und Abschaltung

Abschalten:1. Schalter auf OFF stellen.2. Netzkabel abziehen.3. Druck aus dem Tank über den Schlauch oder das Sicherheitsventil ablassen.

Wartung

  • Täglich: Entwässern Sie den Tank, um Korrosion zu vermeiden. Öffnen Sie dazu den Ablasshahn am Boden des Tanks.
  • Täglich: Überprüfen Sie das Sicherheitsventil durch Ziehen am Ring.
  • Regelmäßig: Überprüfen Sie alle Verbindungen auf Lecks mit Seifenwasser.

Fehlerbehebung

Bei Problemen wie "Motor läuft nicht" oder "Niedriger Druck" prüfen Sie zuerst die Stromversorgung, die Sicherungen, den Überlastschutz und ob der Ablasshahn geschlossen ist. Bei Lecks an den Anschlüssen ziehen Sie diese vorsichtig nach oder dichten Sie sie neu ab.

Praktische Hilfe

Typische Probleme

Kompressor läuft nicht

Überprüfen Sie die Sicherung oder den Schutzschalter. Lassen Sie den Motor abkühlen, falls der Überlastschutz ausgelöst hat.

Niedriger Druck oder Kompressor stoppt nicht

Überprüfen Sie, ob der Ablasshahn geschlossen ist. Prüfen Sie auf Lecks an den Anschlüssen.

Luftleck am Regler

Regler oder interne Teile ersetzen.

Vor der Verwendung

  • Sicherstellen, dass der Ablasshahn am Tank geschlossen ist.
  • Auf Transportschäden prüfen.
  • Sichere Stromquelle (115V) mit Erdung verwenden.
  • Sicherheitsbrille tragen.
  • Kompressor auf einer ebenen Fläche aufstellen.

Technische Daten in der Praxis

Kick-in Pressure
Druck, bei dem der Motor automatisch startet (125 PSI / 8,62 bar).
Kick-out Pressure
Druck, bei dem der Motor stoppt (155 PSI / 10,7 bar).

Abbildungen und Diagramme

  • Fig 1: Komponentenübersicht (Motor, Pumpe, Tank, Schalter).
  • Fig 2: Montage des Griffs an der Basis.
  • Fig 3: Bedienungselemente (Schalter, Regler, Manometer).

Modellkompatibilität

  • Nur für 115V Stromkreise geeignet.
  • Nicht für den Außenbereich bei Regen geeignet.
  • Nicht für Atemluft geeignet.
