Bedienungsanleitung für NEO TOOLS 90-003 Bodenventilator 45 cm
Schnelle Anleitung für den NEO TOOLS 90-003 Bodenventilator. Erfahren Sie, wie Sie das Gerät montieren, bedienen, reinigen und sicher verwenden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den NEO TOOLS 90-003 Bodenventilator. Das Gerät ist für den Innenbereich bestimmt. Kinder ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen das Gerät nur unter Aufsicht oder nach Einweisung in die sichere Verwendung benutzen. Bei ungewöhnlichen Geräuschen oder Fehlfunktionen ist das Gerät sofort auszuschalten und vom Stromnetz zu trennen.
Beschreibung der Komponenten
- 1. Frontgitter
- 2. Propeller
- 3. Heckgitter
- 4. Motor
- 5. Säule
- 6. Sockel
Montageanleitung
- Befestigen Sie die Säule an der Basis.

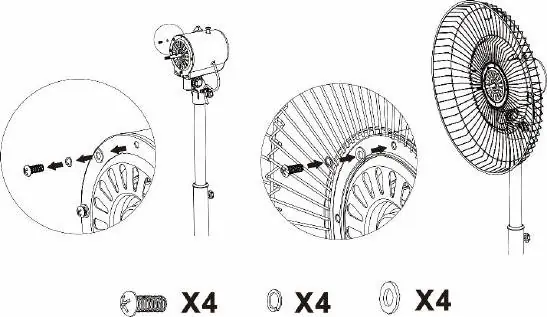

- Montieren Sie die Motorbaugruppe auf der Säule.
- Installieren Sie das hintere Gitter.

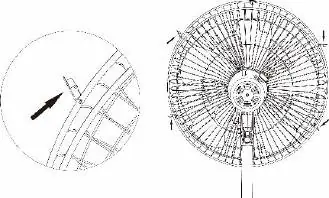

- Installieren Sie den Propeller.
- Montieren Sie das vordere Gitter.
- Schrauben Sie die Befestigungsschraube des Gitters fest.
Bedienungsanleitung
Schließen Sie den Ventilator an die Stromversorgung an. Die Geschwindigkeit wird über den Schalter an der Seite des Geräts eingestellt:
- 0 - Gerät ausgeschaltet
- 1 - Niedrige Geschwindigkeit
- 2 - Mittlere Geschwindigkeit
- 3 - Hohe Geschwindigkeit
Die Oszillationsfunktion wird durch Drücken des Knopfes an der Rückseite des Geräts aktiviert und durch Ziehen des Knopfes nach oben deaktiviert.
Wartung und Reinigung
Vor der Reinigung muss der Stecker aus der Steckdose gezogen werden. Staub kann mit einem trockenen Tuch von den Außenflächen entfernt werden. Das Gitter und die Flügel können mit einem leicht feuchten Tuch abgewischt werden. Achten Sie darauf, das Tuch nicht zu stark zu befeuchten, um Tropfenbildung zu vermeiden, da dies die Isolierung beeinträchtigen kann. Wenden Sie bei der Reinigung der Flügel keine übermäßige Kraft an, um eine Unwucht durch Verformung zu vermeiden.
Technische Daten
Das Modell 90-003 arbeitet mit einer Spannung von 220-240V bei 50Hz. Die Leistung beträgt 100W. Der maximale Luftstrom liegt bei 105,26 m³/min bei einem Schallleistungspegel von 53,6 dB(A).
Praktische Hilfe
Typische Probleme
Ungewöhnliche Knackgeräusche oder Fehlfunktionen
Stellen Sie den Betrieb sofort ein und senden Sie das Gerät an den Hersteller oder einen autorisierten Kundendienst.
Verdächtige Schwingungsbewegungen
Schalten Sie den Ventilator sofort aus und verwenden Sie ihn nicht weiter; kontaktieren Sie den Kundendienst.
Beschädigtes Netzkabel
Muss vom Hersteller, einem Kundendienstvertreter oder einer qualifizierten Person ersetzt werden.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät auf einem ebenen Untergrund steht.
- Prüfen Sie, ob das Gerät vom Stromnetz getrennt ist, bevor Sie Abdeckungen entfernen.
- Stellen Sie sicher, dass das Gitter und der Propeller korrekt montiert und festgeschraubt sind.
- Vermeiden Sie die Nähe zu Fenstervorhängen.
- Stellen Sie sicher, dass keine brennbaren Gase oder Benzindämpfe in der Nähe sind.
Technische Daten in der Praxis
- Maximaler Luftstrom
- 105,26 m³/min für effektive Luftzirkulation.
- Schallleistungspegel
- 53,6 dB(A) für die Geräuschemission im Betrieb.
- Maximale Luftgeschwindigkeit
- 6,35 m/s.
Abbildungen und Diagramme
- Die Montage beginnt mit der Befestigung der Säule an der Basis.
- Der Motor wird auf die Säule montiert.
- Die Gitter und der Propeller werden in der angegebenen Reihenfolge montiert und mit Schrauben gesichert.
Modellkompatibilität
- Das Gerät ist ausschließlich für den Innenbereich bestimmt.
- Nicht für Kinder unter 8 Jahren ohne Aufsicht geeignet.
