Bedienungsanleitung für Clarke BOXER 14/150 Luftkompressor

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Clarke 150L riemengetriebenen Luftkompressors (Modell BOXER 14/150). Vor der Inbetriebnahme müssen Benutzer die Sicherheitshinweise lesen, insbesondere in Bezug auf den Umgang mit Druckluft, den elektrischen Anschluss und die regelmäßige Wartung.

Sicherheitshinweise

• Druckluft ist gefährlich. Richten Sie den Luftstrahl niemals auf Personen oder Tiere.
• Betreiben Sie den Kompressor niemals ohne Schutzgitter.
• Tragen Sie bei Arbeiten in der Nähe des Kompressors einen Gehörschutz, da der Lärmpegel 70dB(A) übersteigt.
• Stellen Sie sicher, dass der Kompressor vor Wartungsarbeiten vom Stromnetz getrennt und der Druck aus dem Kessel abgelassen wurde.
• Verwenden Sie den Kompressor nicht in feuchten oder nassen Umgebungen.

Elektrischer Anschluss

Die Installation muss durch einen qualifizierten Elektriker erfolgen. Der Kompressor muss über eine geeignete Absicherung (siehe Tabelle in der Anleitung) und einen Fehlerstromschutzschalter (RCD) angeschlossen werden. Stellen Sie sicher, dass das Stromkabel für die Anlauf- und Betriebslast des Motors ausgelegt ist.

Vorbereitung und Inbetriebnahme

• Entfernen Sie die Schutzverpackung vom Zylinderkopf.
• Stellen Sie sicher, dass der Kompressor auf einem ebenen Untergrund steht.
• Prüfen Sie den Ölstand: Er muss zwischen den Min- und Max-Markierungen am Ölmessstab liegen. Verwenden Sie ausschließlich SAE30 Kompressorenöl.
• Stellen Sie sicher, dass die Versorgungsspannung mit dem Typenschild übereinstimmt.

Bedienung

Zum Einschalten drücken Sie die ON-Taste. Der Kompressor schaltet sich automatisch ab, wenn der Kessel voll ist, und wieder ein, wenn der Druck sinkt. Zum Einstellen des Ausgangsdrucks verwenden Sie den Druckregler (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern). Vor dem Abnehmen von Werkzeugen muss der Druckregler auf Null gestellt und der Schlauch drucklos gemacht werden.

Wartung und Pflege

• Täglich: Kondenswasser über das Ablassventil am Boden des Kessels ablassen. Ölstand prüfen.
• Monatlich: Luftfilter prüfen und reinigen (bei staubigen Bedingungen häufiger).
• Alle 6 Monate: Rückschlagventil prüfen und ggf. Dichtung/Ventil ersetzen.
• Ölwechsel: Nach den ersten 100 Betriebsstunden, danach alle 500 Stunden oder alle 6 Monate.

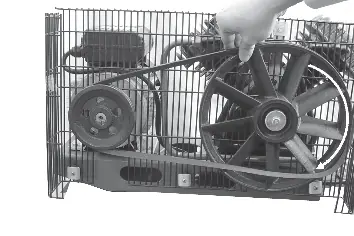

• Antriebsriemen: Bei Verschleiß oder Bruch gemäß Anleitung austauschen.

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten, Überhitzung oder ungewöhnlichen Geräuschen konsultieren Sie die Tabelle zur Fehlerbehebung in der Anleitung. Versuchen Sie bei Unsicherheit keine Reparaturen selbst, sondern kontaktieren Sie einen Clarke-Händler.
