Bedienungsanleitung für MUSWAY D8 V3 8-Kanal-Verstärker mit 10-Kanal-DSP
Schnellstartanleitung für den MUSWAY D8 V3 Verstärker mit DSP. Enthält Informationen zur mechanischen Installation, elektrischen Anschlüssen, Systemkonfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für den MUSWAY D8 V3 8-Kanal-Verstärker mit 10-Kanal-DSP. Die Installation sollte ausschließlich von geschultem Fachpersonal durchgeführt werden. Vor Beginn der Arbeiten muss zwingend der Massepol der Fahrzeugbatterie abgeklemmt werden, um Kurzschlüsse und Stromschläge zu vermeiden.
Mechanische Installation
Wählen Sie einen Einbauort mit ausreichender Luftzirkulation. Vermeiden Sie kleine, abgeschlossene Gehäuse oder die Montage auf vibrierenden Teilen wie Subwoofer-Boxen. Achten Sie beim Bohren von Befestigungslöchern darauf, keine fahrzeugspezifischen Komponenten wie Kabelbäume, Kraftstoffleitungen oder Airbags zu beschädigen.
Elektrische Anschlüsse
Verwenden Sie für die Stromversorgung Kabel mit einem Querschnitt von mindestens 5 mm². Die Plusleitung muss in der Nähe der Batterie mit einer geeigneten Sicherung abgesichert werden. Das Massekabel sollte so kurz wie möglich an einem blanken, metallischen Punkt des Fahrzeugchassis befestigt werden. Achten Sie auf die korrekte Polarität aller Anschlüsse.
Systemkonfiguration

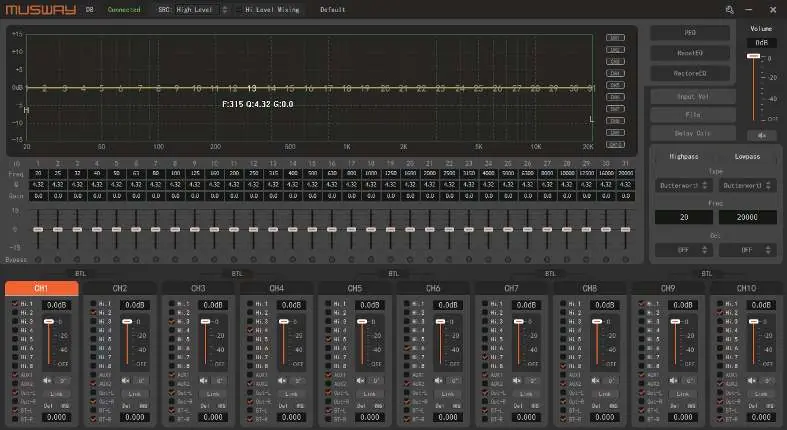

Die Konfiguration der Eingänge, Ausgänge, EQ-Einstellungen und Laufzeitkorrektur erfolgt über die MUSWAY DSP-Software auf einem PC. Vor dem ersten Einschalten sollte der Ausgangspegel des Autoradios auf ca. 20% reduziert werden, um die Lautsprecher während der Kalibrierung zu schützen. Die Software erfordert Windows XP oder höher.
Fehlerbehebung
Bei Funktionsstörungen prüfen Sie zunächst die Stromversorgung, die Sicherungen und die korrekte Schalterstellung am Gerät (POW ON SEL). Bei fehlendem Ton trotz leuchtendem Logo überprüfen Sie die Lautsprecherkabel, die Signalquelle und die Einstellungen in der DSP-Software (z.B. Mute-Funktion).
Technische Daten
Das Gerät arbeitet mit einer Betriebsspannung von 7,5 - 15 VDC. Die Ausgangsleistung beträgt 8 x 50 W RMS an 4 Ohm bzw. 8 x 75 W RMS an 2 Ohm. Im gebrückten Modus (4-Kanal) sind 4 x 150 W RMS an 4 Ohm möglich. Der DSP bietet eine 32-Bit-Verarbeitung mit 330 MHz Taktfrequenz.
Herstellerinformationen
Musway
Praktische Hilfe
Typische Probleme
Keine Funktion des Geräts
Stromversorgung prüfen, Kabel auf mechanischen/elektrischen Kontakt kontrollieren, POW ON SEL Schalterstellung prüfen, Sicherungen auf Defekt prüfen.
Kein Ton aus den Lautsprechern, aber Logo leuchtet
Lautsprecher- und Signalkabel prüfen, HP-Regler herunterdrehen, korrekte Audioquelle wählen, Mute-Einstellungen in der DSP-Software prüfen.
Verzerrungen bei der Wiedergabe
Pegel am Gerät oder Autoradio reduzieren, Loudness am Autoradio ausschalten, Bass-EQ am Steuergerät zurücksetzen.
Verstärker geht in den Schutzmodus
Kurzschluss an Lautsprechern prüfen, Lautsprecherimpedanz erhöhen, Einbauort auf ausreichende Belüftung prüfen.
Vor der Verwendung
- Massepol der Fahrzeugbatterie vor der Installation abklemmen.
- Kabelquerschnitt von mindestens 5 mm² für Stromversorgung verwenden.
- Sicherung in der Plusleitung in Batterienähe installieren.
- Ausgangspegel des Autoradios vor der ersten Inbetriebnahme auf ca. 20% reduzieren.
- DSP-Software von www.musway.de/dsp herunterladen und installieren.
Technische Daten in der Praxis
- Betriebsspannung
- 7,5 - 15 VDC, ausgelegt für 12V-Bordnetze.
- Eingangsempfindlichkeit
- Einstellbar (10V oder 18V für High-Level), um die Signalquelle optimal anzupassen.
- Lastimpedanz (Min)
- 2 Ohm im 8-Kanal-Betrieb, 4 Ohm im gebrückten Modus.
- DSP-Taktfrequenz
- 32-Bit-Prozessor mit 330 MHz für präzise Audioanpassungen.
Abbildungen und Diagramme
- Die Anschlüsse für Strom (POWER), Lautsprecher (SPEAKER OUTPUT) und High-Level-Eingänge sind als 20-polige Stecker ausgeführt.
- Der POW ON SEL Schalter wählt zwischen SPK (Auto-Turn-On über CH1) und REM (Remote-Signal).
Modellkompatibilität
- PC-Verbindung über Micro-USB (1.1/2.0/3.0).
- Software-Anforderungen: Windows XP, Vista, 7, 8 oder 10 (32/64 Bit).
- Grafikkarte mit mindestens 1024 x 768 Auflösung erforderlich.
