Das Blackstar Dept. 10 AMPED 2 ist ein leistungsstarkes Gitarrenverstärker-Pedal. Bitte beachten Sie vor der Inbetriebnahme folgende Sicherheitshinweise:
- Öffnen Sie niemals das Gehäuse, da im Inneren hohe Betriebsspannungen herrschen.
- Verwenden Sie das Gerät nur in nicht-tropischen Klimazonen bei maximal 35°C Umgebungstemperatur.
- Stellen Sie sicher, dass das Gerät an eine geerdete Steckdose angeschlossen ist.
- Vermeiden Sie den Betrieb in der Nähe von Wärmequellen oder Feuchtigkeit.
- Bei Transport aus kalter in warme Umgebung sollte das Gerät vor dem Einschalten Raumtemperatur erreichen.
- Hohe Lautstärkepegel können zu dauerhaften Hörschäden führen; verwenden Sie bei Bedarf Gehörschutz.
Produktbeschreibung
Das AMPED 2 ist ein 100W Gitarrenverstärker und Effektprozessor. Es bietet drei verschiedene Voice-Charaktere (USA, UK, Classic), drei Endstufen-Reaktionen (EL84, EL34, 6L6) und integrierte Effekte (Drive, Modulation, Delay, Reverb). Zudem verfügt es über CabRig DSP-Lautsprechersimulation, MIDI-Steuerung, einen FX-Loop und USB-C Audio-Interface-Funktionalität.
Bedienung der Vorderseite
Die Vorderseite bietet intuitive Regler für den Klang:
- Voice: Wählt den Grundcharakter des Preamps (USA, UK, Classic).
- Gain: Steuert den Grad der Verzerrung.
- EQ (Bass, Middle, Treble): Passt die Frequenzbereiche an.
- Drive: Bietet Boost, Drive und Fuzz-Effekte.
- Modulation: Bietet Chorus/Flanger, Tremolo und Phaser.
- Delay: Bietet Linear, Analogue und Shimmer-Typen.
- Reverb: Bietet Room, Spring und Plate-Typen.
- Tuner: Aktivierbar durch gleichzeitiges Drücken der Delay- und Reverb-Fußschalter.
Erweiterte Funktionen und MIDI
Durch Halten des Tap-Fußschalters (Shift-Funktion) können sekundäre Parameter angepasst werden:
- Shift + Drive Tone: Fuzz Bias Einstellung.
- Shift + Modulation Time: Modulation Time Division (Synchronisation zum Tap-Tempo).
- Shift + Delay Time: Delay Time Division.
- Shift + Treble: Presence-Einstellung.
Das Gerät unterstützt MIDI-Befehle zur Steuerung der Funktionen. Die MIDI-CC-Tabelle finden Sie am Ende des Handbuchs.
Rückseite und Anschlüsse
- Mains Input: Universalnetzteil (100-240V).
- FX Loop: Send und Return für externe Effekte, umschaltbar zwischen +4dBu und -10dBV.
- Speaker Outputs: Anschluss für 8 Ohm oder 16 Ohm Lautsprecherboxen. Warnung: Niemals beide Ausgänge gleichzeitig verwenden.
- Outputs: Zwei isolierte 9V DC-Ausgänge (max. 500mA gesamt).
- USB Audio: Anschluss für Computer (Audio-Interface und Architect Software).
- CabRig Ausgänge: XLR und Line Out für direkte Aufnahme.

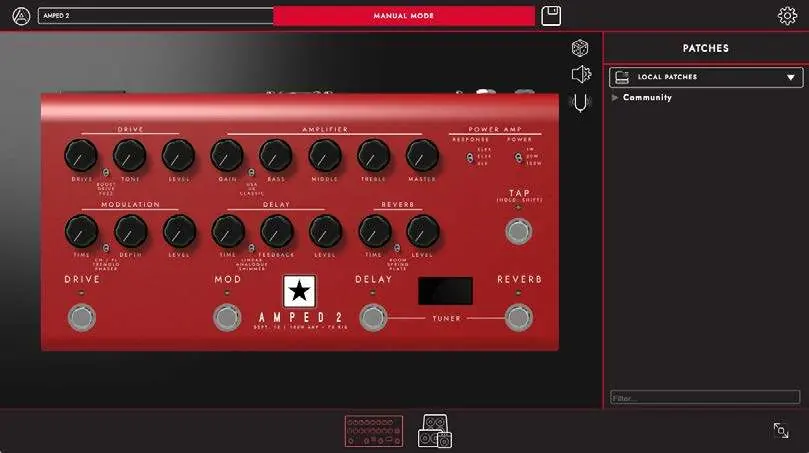

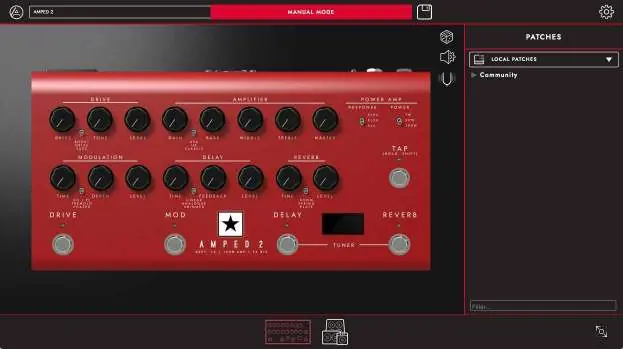

Blackstar Architect Software
Die Architect Software ermöglicht tiefgreifende Bearbeitungen:
- Anpassung von CabRig-Einstellungen (Boxen, Mikrofone, Raum).
- Speichern und Verwalten von Patches.
- Firmware-Updates und Wiederherstellung der Werkseinstellungen.
Technische Daten
- Leistung: 100W RMS.
- Gewicht: 1,76 kg.
- Abmessungen: 285mm (B) x 80mm (H) x 150mm (T).
Praktische Hilfe
Typische Probleme
Kein Ton aus dem Verstärker
Überprüfen Sie, ob das Lautsprecherkabel korrekt angeschlossen ist (falls eine Box verwendet wird) und ob der Master-Regler aufgedreht ist.
Tuner ist aktiv, aber kein Signal
Der Verstärkerausgang wird stummgeschaltet, während der Tuner aktiv ist. Drücken Sie einen beliebigen Fußschalter, um den Tuner zu deaktivieren.
MIDI-Befehle werden ignoriert
Stellen Sie sicher, dass der MIDI-Kanal korrekt konfiguriert ist (Standard ist Kanal 1) und verwenden Sie ein hochwertiges MIDI-Kabel.
Schutzmodus aktiviert
Wenn das Lautsprecherkabel am Verstärker abgezogen wird, schaltet das Gerät in einen stromsparenden Modus. Schließen Sie das Kabel wieder an oder nutzen Sie die XLR/USB-Ausgänge.
Vor der Verwendung
- Stellen Sie sicher, dass die Netzspannung in Ihrer Region kompatibel ist (100-240V).
- Verwenden Sie nur hochwertige, geschirmte Instrumentenkabel.
- Schließen Sie eine geeignete Lautsprecherbox an den passenden Impedanz-Ausgang (8 oder 16 Ohm) an, falls Sie keine direkte Aufnahme nutzen.
- Lassen Sie das Gerät nach einem Transport aus kalter Umgebung Raumtemperatur erreichen.
- Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.
Technische Daten in der Praxis
- 8 Ohm / 16 Ohm
- Impedanz der anzuschließenden Lautsprecherboxen. Verwenden Sie immer den passenden Ausgang.
- FX Loop Level (+4dBu / -10dBV)
- Anpassung des Pegels für professionelles Equipment (+4dBu) oder Effektpedale (-10dBV).
Abbildungen und Diagramme

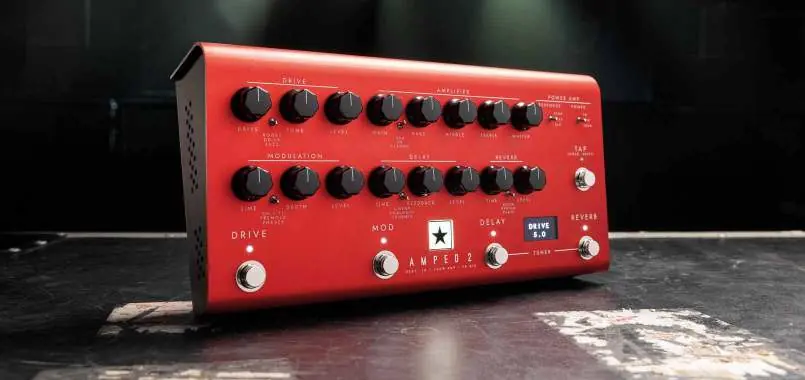

- Die Vorderseite zeigt die Regler für Drive, Amplifier (Voice, Gain, EQ) und Power Amp (Response, Master).
- Die Rückseite zeigt die Anschlüsse für FX Loop, Speaker Outputs, MIDI, USB und CabRig-Ausgänge.
Modellkompatibilität
- USB-C Anschluss für PC/Mac (keine speziellen Treiber erforderlich).
- Unterstützt MIDI-Geräte über den mitgelieferten TRS-auf-5-Pol-Adapter.
- CabRig-Einstellungen erfordern die Blackstar Architect Software.
