Bedienungsanleitung für Blackstar Dept 10 AMPED 1 Gitarrenverstärker-Pedal

Schnelle Anleitung für das Blackstar Dept 10 AMPED 1 Gitarrenverstärker-Pedal. Erfahren Sie alles über die Bedienung, CabRig-Einstellungen, MIDI-Konfiguration und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Blackstar Dept 10 AMPED 1 Vorderansicht Seite 1 Cabinet Auswahl Seite 15 Master EQ Einstellungen Seite 18

Wichtige Informationen aus der Anleitung

Das Blackstar Dept 10 AMPED 1 ist ein leistungsstarkes 100-Watt-Gitarrenverstärker-Pedal. Bitte beachten Sie die Sicherheitshinweise: Öffnen Sie niemals das Gehäuse, da hohe interne Spannungen herrschen. Sorgen Sie für ausreichende Belüftung und verwenden Sie das Gerät nur unter nicht-tropischen Bedingungen. Bei hohen Lautstärken ist ein Gehörschutz dringend empfohlen.

Produktbeschreibung

Das AMPED 1 bietet die Klangcharakteristik traditioneller Röhrenverstärker in einem kompakten Pedalformat. Es verfügt über drei verschiedene Voice-Einstellungen (USA, UK, Flat) und eine Response-Steuerung, die das Ansprechverhalten von fünf verschiedenen Endstufenröhren (KT88, 6L6, EL34, 6V6, EL84) sowie eine lineare Einstellung emuliert.

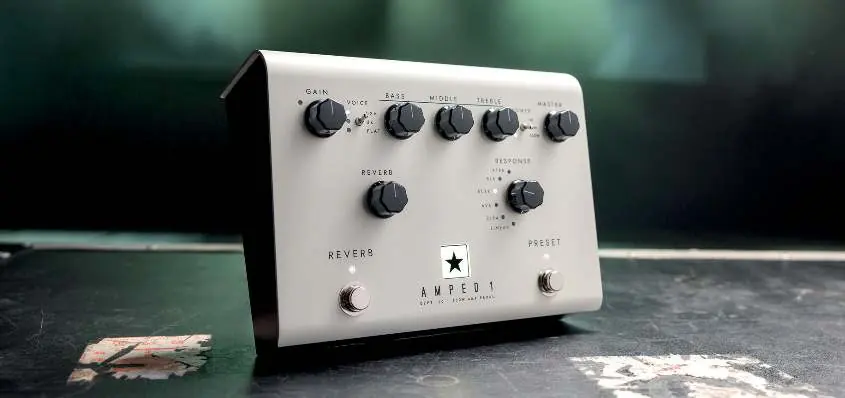

Blackstar Dept 10 AMPED 1 Vorderansicht
Blackstar Dept 10 AMPED 1 Vorderansicht

Bedienung der Vorderseite

Master EQ Einstellungen
Master EQ Einstellungen
  • Voice: Wählt den Preamp-Charakter (USA, UK, Flat).
  • Gain: Steuert den Grad der Übersteuerung.
  • Bass, Middle, Treble: Klangregelung für die gewählte Voice.
  • Reverb: Steuert den Hallanteil. Der Reverb-Fußschalter aktiviert zudem den 'Freeze'-Effekt.
  • Response: Wählt das Ansprechverhalten der Endstufe.
  • Power: Schaltet zwischen 100W, 20W und 1W Ausgangsleistung.
  • Master: Steuert die Gesamtlautstärke.
  • Preset: Speichert und ruft Einstellungen ab.

Anschlüsse auf der Rückseite

  • Mains Input: Universalnetzteil (100-240V).
  • In: Eingang für Gitarre oder Preamp-Signale.
  • Loop: Effekt-Einschleifweg (seriell oder parallel konfigurierbar).
  • Speaker Outputs: Anschluss für 8-Ohm oder 16-Ohm Lautsprecherboxen. Warnung: Verwenden Sie niemals beide Ausgänge gleichzeitig.

CabRig und Seitenteil

CabRig ist eine DSP-Lautsprechersimulation. Über die Blackstar Architect Software können Sie virtuelle Boxen und Mikrofone konfigurieren. Das Seitenteil bietet:

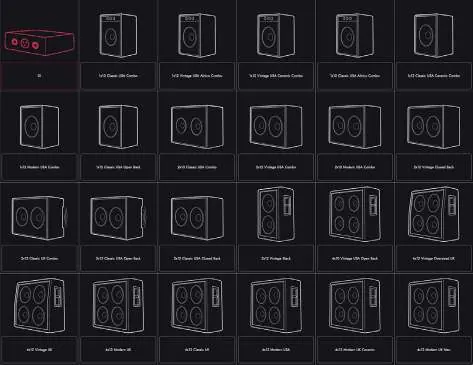

Cabinet Auswahl
Cabinet Auswahl
  • Balanced XLR CabRig Output: Symmetrischer Ausgang für Recording oder Live-Einsatz.
  • Line Out: Stereo-Ausgang für Kopfhörer oder Recording-Geräte.
  • Level Control: Steuert den Ausgangspegel der CabRig-Ausgänge.

USB-Audio und MIDI

Das Gerät fungiert als Audio-Interface mit vier Kanälen:

  • Kanal 1 & 2: Vollständig bearbeiteter Gitarrensound mit CabRig.
  • Kanal 3: Preamp-Ausgang ohne Lautsprecher-Emulation.
  • Kanal 4: Unbearbeitetes Gitarrensignal für Reamping.

MIDI-Befehle können über den MIDI-In-Anschluss empfangen werden (Standardkanal 1).

Technische Daten

  • Leistung: 100W RMS
  • Gewicht: 1,28 kg
  • Abmessungen: 200mm (B) x 81mm (H) x 149mm (T)

Praktische Hilfe

Typische Probleme

Kein Ton

Überprüfen Sie die Lautsprecherverbindung, stellen Sie sicher, dass der Master-Regler aufgedreht ist und die Gain-Einstellung nicht auf Minimum steht.

Unerwartete Pegelsprünge beim Einstellen

Die Recall-Anzeige-LED zeigt an, wenn die physische Reglerposition nicht mit dem gespeicherten Wert übereinstimmt. Bewegen Sie den Regler, bis die LED blinkt, um die Kontrolle zu übernehmen.

CabRig-Einstellungen lassen sich nicht direkt am Gerät ändern

Detaillierte CabRig-Einstellungen (Boxenwahl, Mikrofonierung) erfordern die Blackstar Architect Software.

Vor der Verwendung

  • Lautsprecherkabel zuerst an der Box, dann am Amp anschließen.
  • Netzspannung prüfen (100-240V).
  • Sicherstellen, dass keine Lüftungsschlitze blockiert sind.
  • Gehörschutz bei hohen Lautstärken tragen.
  • Verwenden Sie nur hochwertige, geschirmte Instrumentenkabel.

Abbildungen und Diagramme

  • Front Panel: Regler für Voice, Gain, EQ, Reverb, Response, Power, Master.
  • Rear Panel: Anschlüsse für Strom, Gitarre, FX Loop, Lautsprecher.
  • Side Panel: CabRig-Ausgänge (XLR, Line Out) und Level-Regler.

Modellkompatibilität

  • Speaker Outputs: Nur 8 oder 16 Ohm Boxen verwenden. Niemals beide gleichzeitig anschließen.
  • USB: Standard-Audiotreiber für PC/Mac, keine speziellen Treiber nötig.
