Bedienungsanleitung für Fender Champion II 25 und 50 Gitarrenverstärker
Schnelle Hilfe und Bedienungsanleitung für den Fender Champion II 25 und 50 Gitarrenverstärker. Erfahren Sie alles über die Bedienfelder, Effekte, Verstärkertypen und technischen Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Fender Champion II 25 und 50 ist ein vielseitiger Gitarrenverstärker, der sich sowohl für Übungszwecke als auch für Auftritte eignet. Diese Anleitung beschreibt die Bedienung der Front- und Rückseite, die Auswahl von Verstärkertypen (Voice) und Effekten sowie die technischen Spezifikationen.

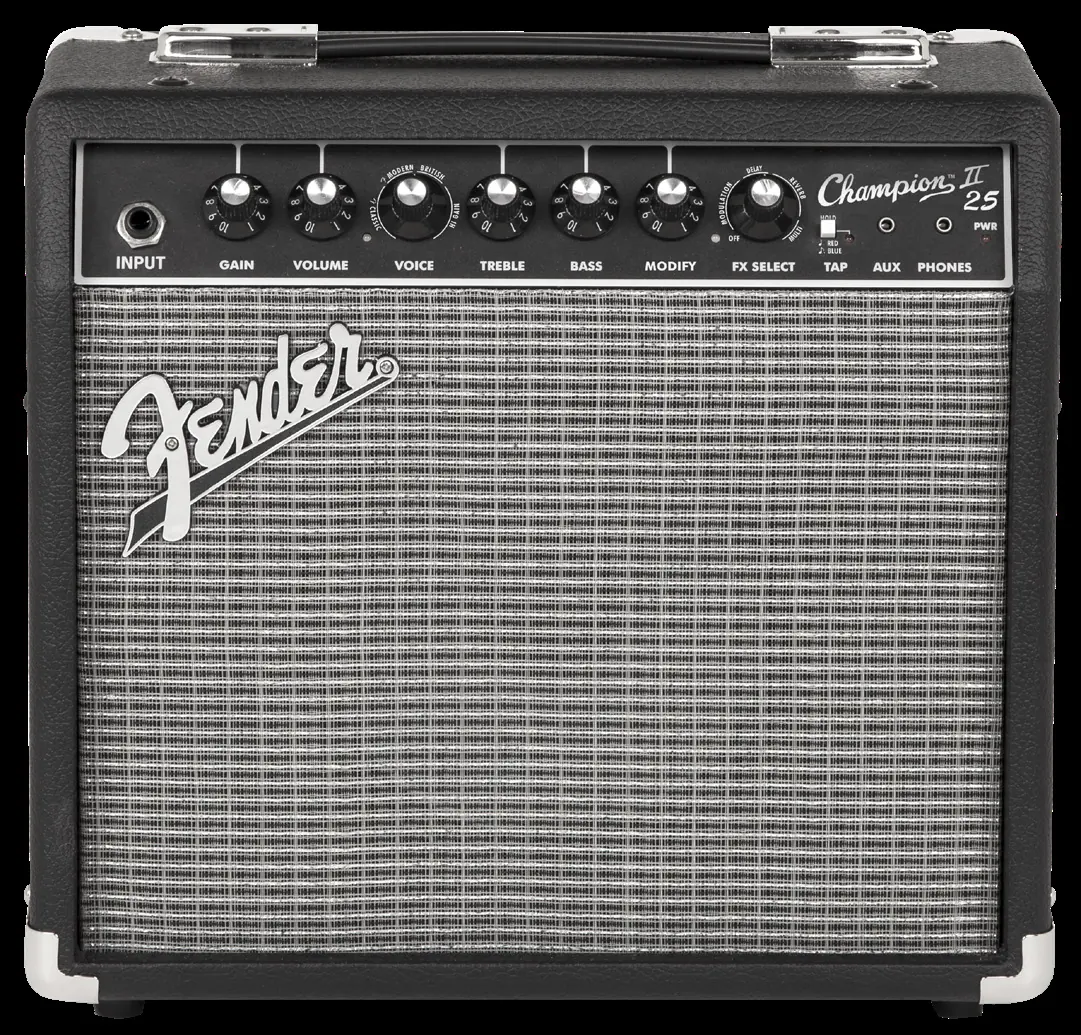

Bedienfeld (Vorderseite)
Das Bedienfeld ermöglicht die vollständige Kontrolle über den Klang:
- INPUT: Anschluss für das Instrumentenkabel.
- FTSW: Anschluss für einen optionalen Zwei-Tasten-Fußschalter zur Kanalwahl und Effektsteuerung.
- VOLUME 1 / VOLUME 2: Regler für die Lautstärke der jeweiligen Kanäle (Champion II 50) oder Gesamtlautstärke (Champion II 25).
- GAIN: Regler für den Verzerrungsgrad.
- VOICE: Auswahl aus 12 verschiedenen Verstärkertypen (Fender Classic, Modern, British, Hi Gain).
- TREBLE/BASS: Klangregelung für Höhen und Tiefen.
- FX SELECT: Auswahl aus 12 Effekten (Modulation, Filter, Delay, Reverb).
- MODIFY: Steuert Parameter des gewählten Effekts.
- TAP: Einstellen des Tempos für zeitbasierte Effekte.
- AUX: Eingang für externe Audiogeräte.
- PHONES: Kopfhörerausgang (schaltet den Lautsprecher stumm).
Rückseite
- INPUT POWER: Anschluss für das Netzkabel.
- POWER: Ein-/Ausschalter.
- USB: USB-C-Anschluss für Firmware-Updates.
- RECOVER/FIRMWARE UPDATE: Tasten für Service-Zwecke und Firmware-Aktualisierungen.
Voice-Einstellungen
Der VOICE-Regler bietet 12 Verstärkermodelle, darunter klassische Fender-Sounds wie Tweed Deluxe, Bassman, '65 Deluxe und '65 Twin, sowie moderne und britische High-Gain-Sounds.
Effekte
Der FX SELECT-Regler bietet 12 Effekteinstellungen, darunter Chorus, Phaser, Vibratone, Tremolo, Mono/Tape Delay, Spring/Room Reverb und Kombinationen wie Tape Delay/Reverb.
Technische Daten
Die Verstärker unterscheiden sich in ihrer Leistung und Lautsprechergröße:
- Champion II 25: 25W Leistung, 8-Zoll-Lautsprecher.
- Champion II 50: 50W Leistung, 12-Zoll-Lautsprecher.
Für Support und Fehlerbehebung kontaktieren Sie Fender unter 1-800-856-9801 (USA) oder 1-480-596-7195 (International).
Herstellerinformationen
Fender Musical Instruments Corporation
Praktische Hilfe
Typische Probleme
Kein Ton aus dem Verstärker
Überprüfen Sie, ob das Instrument korrekt angeschlossen ist, die Lautstärke- und Gain-Regler aufgedreht sind und keine Kopfhörer angeschlossen sind, die den Lautsprecher stummschalten.
Effekt ist nicht hörbar
Stellen Sie sicher, dass der FX SELECT-Regler nicht auf OFF steht und der MODIFY-Regler aufgedreht ist, um die Effektintensität zu erhöhen.
Firmware-Update schlägt fehl
Stellen Sie sicher, dass ein USB-C-Kabel verwendet wird und folgen Sie den Anweisungen auf https://support.fender.com.
Vor der Verwendung
- Überprüfen Sie die Netzspannung und Frequenz vor dem Anschließen.
- Schließen Sie das Instrument an den INPUT an.
- Stellen Sie die Lautstärke-Regler vor dem Einschalten auf ein niedriges Niveau.
- Schließen Sie bei Bedarf einen optionalen Fußschalter an den FTSW-Anschluss an.
Technische Daten in der Praxis
- Eingangsimpedanz
- 1 MΩ für den Instrumenteneingang, 10 kΩ für den AUX-Eingang.
- Kopfhörerausgang
- 120 mW pro Kanal, empfohlene Mindestimpedanz 16 Ohm.
Abbildungen und Diagramme
- Die Vorderseite enthält alle Regler für Klang, Effekte und Lautstärke (A-O).
- Die Rückseite enthält den Netzanschluss, den Ein-/Ausschalter und den USB-Anschluss für Updates (U-X).
Modellkompatibilität
- Fußschalter: Optionaler Zwei-Tasten-Fußschalter (PN 0097298000).
- Firmware: Updates erfordern eine Verbindung zu einem Mac oder PC via USB-C.
