Installationsanleitung für Minka Lavery 5282-788 Atella Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 5282-788 Atella Wandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, elektrischen Verkabelung und Inbetriebnahme der Leuchte.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Minka Lavery 5282-788 Atella ist eine Wandleuchte, die direkt an eine Anschlussdose montiert wird. Die Installation erfordert das Ausschalten des Stroms, die Montage der Halteplatte, den Anschluss der Kabel und das Einsetzen von zwei E12-Leuchtmitteln. S. 1
Wichtigste Schritte
- Strom ausschalten S. 1
- Montageplatte (A) an Anschlussdose befestigen S. 1
- Kabel anschließen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 2x E12 | Sockeltyp | S. 1 |
| Maximale Leistung | 60W | Max. Watt pro Leuchtmittel | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis

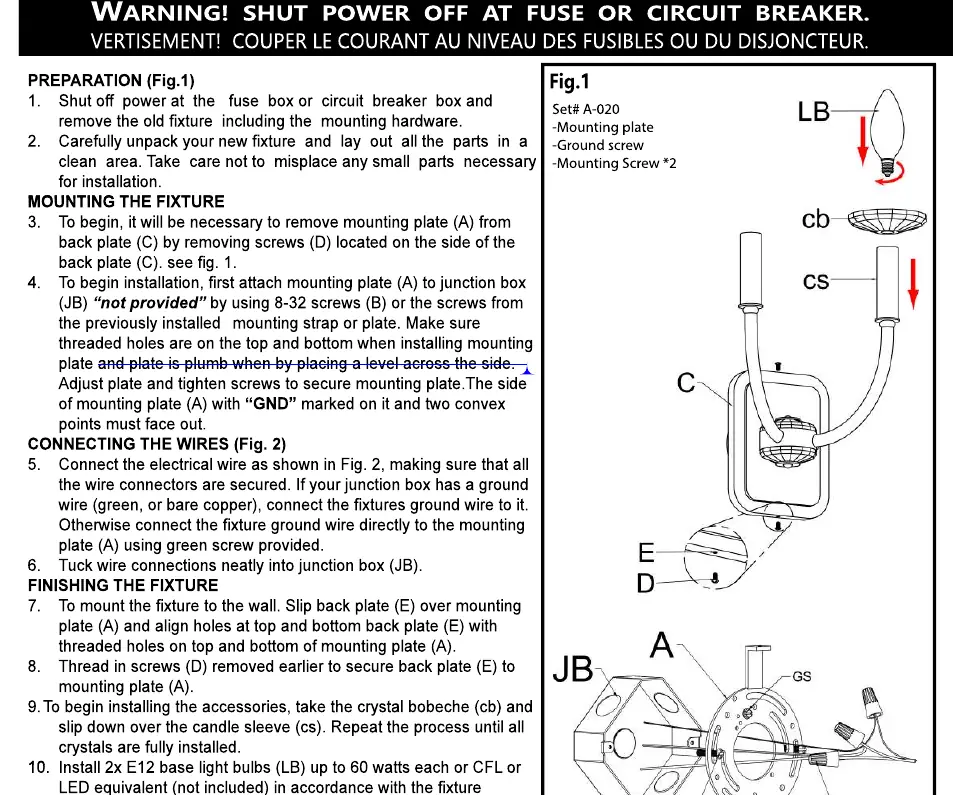

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt den Strom am Sicherungskasten oder Schutzschalter ab. Diese Leuchte ist für die Montage an einer standardmäßigen Anschlussdose (Junction Box) vorgesehen. Überschreiten Sie niemals die maximale Wattzahl der Leuchtmittel, um Brandgefahr zu vermeiden.
Vorbereitung
- Schalten Sie die Stromzufuhr am Sicherungskasten aus.
- Entfernen Sie die alte Leuchte und die dazugehörige Montagehalterung.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile auf einer sauberen Fläche bereit.
Montage der Wandleuchte
- Lösen Sie die Montageplatte (A) von der Rückplatte (C), indem Sie die Schrauben (D) an der Seite der Rückplatte entfernen.
- Befestigen Sie die Montageplatte (A) mit den 8-32 Schrauben (B) oder den Schrauben der vorhandenen Anschlussdose (JB).
- Stellen Sie sicher, dass die Gewindelöcher oben und unten ausgerichtet sind. Verwenden Sie eine Wasserwaage, um die Platte gerade auszurichten.
- Die Seite der Montageplatte (A) mit der Markierung "GND" und den zwei konvexen Punkten muss nach außen zeigen.
Elektrischer Anschluss
Verbinden Sie die Kabel wie in der Abbildung (Fig. 2) dargestellt:
- Verbinden Sie die schwarzen (glatten) Kabel der Leuchte mit dem stromführenden Kabel (Hot) der Hausinstallation.
- Verbinden Sie die weißen (gerippten) Kabel der Leuchte mit dem neutralen Kabel (Neutral) der Hausinstallation.
- Verbinden Sie das Erdungskabel (grün oder blankes Kupfer) der Leuchte mit dem Erdungskabel der Anschlussdose. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (A) mit der mitgelieferten grünen Schraube.
- Verstauen Sie alle Kabelverbindungen ordentlich in der Anschlussdose (JB).
Fertigstellung und Inbetriebnahme
- Schieben Sie die Rückplatte (E) über die Montageplatte (A) und richten Sie die Löcher oben und unten aus.
- Sichern Sie die Rückplatte (E) mit den zuvor entfernten Schrauben (D).
- Setzen Sie die Kristall-Bobeche (cb) auf die Kerzenhülse (cs). Wiederholen Sie dies für alle Kristalle.
- Installieren Sie zwei E12-Leuchtmittel (LB) mit maximal 60 Watt (oder entsprechende CFL/LED-Leuchtmittel).
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht an der Wand befestigen
Stellen Sie sicher, dass die Montageplatte (A) waagerecht ausgerichtet ist und die Schrauben (D) korrekt in die Gewindelöcher der Montageplatte greifen.
Unsicherheit bei der Erdung
Wenn die Anschlussdose kein Erdungskabel hat, muss das Erdungskabel der Leuchte zwingend mit der grünen Schraube an der Montageplatte (A) befestigt werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Geeignete Leuchtmittel (E12, max. 60W) bereithalten
- Wasserwaage für die Ausrichtung der Montageplatte
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

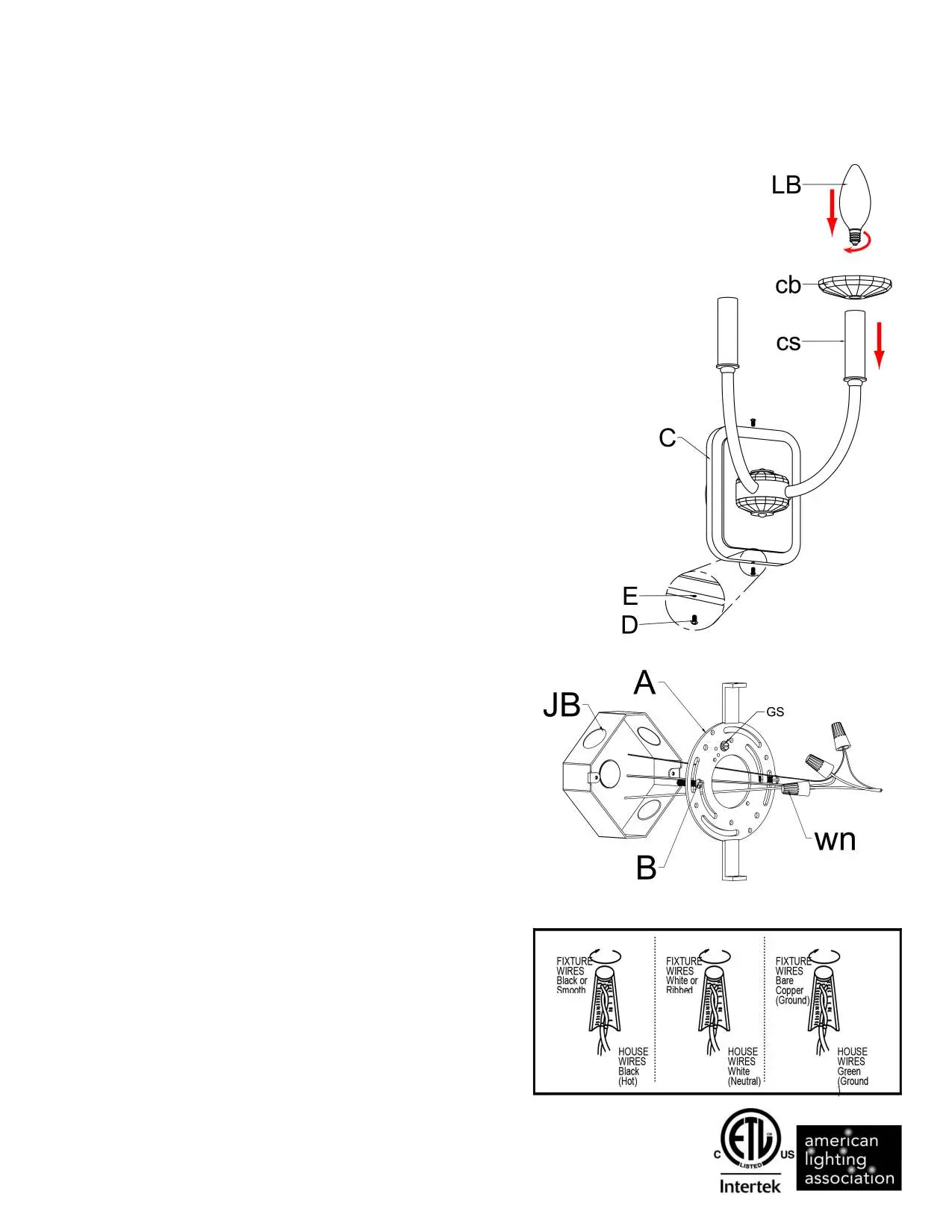

- Fig. 1 zeigt die Montage der Halteplatte an der Anschlussdose und die Befestigung der Rückplatte.
- Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Kabel (Phase, Neutral, Erde).
