Die Minka Lavery 2001/2002-77-L wird durch die Montage einer Platte an der Anschlussdose, den Anschluss der drei Stromkabel (Hot, Neutral, Erde) und die anschließende Befestigung des Leuchtenkörpers und Glasschirms installiert. S. 1

Wichtigste Schritte

Strom ausschalten S. 1
Montageplatte befestigen S. 1
Kabel anschließen S. 1

Erste Inbetriebnahme

Nach Abschluss der Installation Strom wieder einschalten und Leuchte testen. S. 1

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Montageschrauben	#8-32N*L0.5"	Größe der Schrauben zur Befestigung der Montageplatte.	S. 1
Dimmbarkeit	ELV / LED	Kompatible Wanddimmer.	S. 1

Wo es im PDF steht

Installationsanleitung S. 1

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

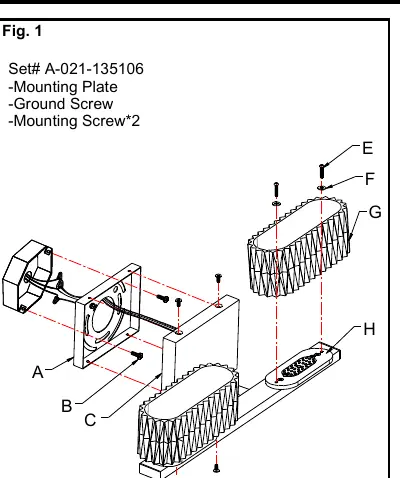

Montage der Leuchte und Befestigung der Montageplatte

Seite 1

Schaltplan für den elektrischen Anschluss

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 2001/2002-77-L LED-Badezimmerleuchte. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Die Leuchte ist für den Anschluss an eine Standard-Anschlussdose vorgesehen und mit ELV- sowie LED-kompatiblen Wanddimmern verwendbar.

Vorbereitung und Sicherheit

Strom abschalten: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten oder Schutzschalter ab.
Vorbereitung: Entfernen Sie die alte Leuchte und das vorhandene Befestigungsmaterial.
Teile prüfen: Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit, um den Verlust von Kleinteilen zu vermeiden.

Montage der Leuchte

Lösen Sie die Schrauben (D), um die Montageplatte (A) vom Leuchtenkörper (C) zu trennen.
Befestigen Sie die Montageplatte (A) an der Anschlussdose (nicht im Lieferumfang enthalten) unter Verwendung der mitgelieferten Schrauben (B) (Größe #8-32N*L0.5").
Wichtig: Achten Sie darauf, dass die Seite der Montageplatte, die mit "GND" markiert ist, nach außen zeigt.

Elektrischer Anschluss

Verbinden Sie die elektrischen Leitungen gemäß dem Schaltplan (Fig. 2):

Schwarzes oder glattes Kabel (Leuchte): Verbinden Sie dieses mit dem schwarzen (stromführenden/Hot) Kabel der Hausinstallation.
Weißes oder geripptes Kabel (Leuchte): Verbinden Sie dieses mit dem weißen (neutralen/Neutral) Kabel der Hausinstallation.
Grünes oder blankes Kupferkabel (Leuchte/Erde): Verbinden Sie dieses mit dem grünen Erdungskabel der Hausinstallation. Falls kein Erdungskabel in der Anschlussdose vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (A) mithilfe der beiliegenden grünen Schraube.

Nach dem Anschluss verstauen Sie die Kabel sorgfältig in der Anschlussdose.

Abschluss der Installation

Setzen Sie den Leuchtenkörper (C) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (D).
Führen Sie die Schrauben (E) durch die Kunststoffdichtungen (F) und den Glasschirm (G) und befestigen Sie diese am Kühlkörper (H).
Schalten Sie den Strom wieder ein und testen Sie die Funktion der Leuchte.

Kompatibilität und Dimmer

Die Leuchte ist mit ELV- (Electronic Low Voltage) und/oder LED-kompatiblen Wanddimmern dimmbar. Das LED-Modul sollte von einem spezifizierten Lieferanten bezogen werden.

Herstellerinformationen

Minka Lavery

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Unsicherheit bei der Erdung

Wenn die Anschlussdose kein Erdungskabel hat, verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.

Montageplatte lässt sich nicht korrekt anbringen

Stellen Sie sicher, dass die Seite der Montageplatte mit der 'GND'-Markierung nach außen zeigt.

Vor der Verwendung

Strom am Sicherungskasten ausschalten.
Alte Leuchte entfernen.
Alle Teile auspacken und auf Vollständigkeit prüfen.
Anschlussdose auf Eignung prüfen.
Sicherstellen, dass alle Kabelverbinder fest sitzen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Montageschrauben: Größe #8-32N*L0.5" für die Befestigung der Montageplatte.

Abbildungen und Diagramme

Fig. 1 zeigt die Montage der Platte an der Anschlussdose und die Befestigung des Leuchtenkörpers.
Fig. 2 zeigt das korrekte Verdrahtungsschema für die Haus- und Leuchtenkabel.

Modellkompatibilität

Dimmbar mit ELV- und/oder LED-kompatiblen Wanddimmern.
