Installationsanleitung für Minka Lavery 2003/2004-77-L Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 2003/2004-77-L Wandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, zum elektrischen Anschluss und zur Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Minka Lavery 2003/2004-77-L ist eine Wandleuchte, die direkt an das Stromnetz angeschlossen wird. Sie ist mit ELV- und LED-Dimmern kompatibel. S. 1
Wichtigste Schritte
- Montage der Montageplatte an der Wand S. 1
- Elektrischer Anschluss der Kabel S. 1
Erste Inbetriebnahme
- Strom einschalten und Leuchte testen S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dimmbarkeit | ELV / LED | Kompatibel mit ELV- und/oder LED-Wanddimmern | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery Wandleuchte. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Arbeit beginnen. Die Leuchte ist mit ELV- und/oder LED-kompatiblen Wanddimmern dimmbar.
Vorbereitung und Sicherheit
Bevor Sie mit der Installation beginnen, müssen Sie zwingend die Stromzufuhr am Sicherungskasten oder Schutzschalter unterbrechen. Stellen Sie sicher, dass der Arbeitsbereich frei ist und Sie alle benötigten Teile zur Hand haben.
Montage der Wandleuchte
- Schalten Sie den Strom am Sicherungskasten aus und entfernen Sie die alte Leuchte sowie das vorhandene Befestigungsmaterial.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit.
- Lösen Sie die Schrauben (D), um die Montageplatte (A) vom Leuchtenkörper (C) zu entfernen.
- Positionieren Sie die Montageplatte (A) an der Wand und markieren Sie die Position für die zwei Wanddübel (I).
- Bohren Sie die Löcher vor und setzen Sie die Wanddübel (I) ein.
- Befestigen Sie die Montageplatte (A) mit den Montageschrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Platte mit der Markierung "GND" nach außen zeigt.
- Sichern Sie die Montageplatte (A) zusätzlich mit den Holzschrauben (J) in den Wanddübeln (I).
Elektrischer Anschluss
Schließen Sie die elektrischen Leitungen gemäß Abbildung 2 an:
- Schwarze Ader (Leuchte) an Schwarze Ader (Haus/Phase).
- Weiße Ader (Leuchte) an Weiße Ader (Haus/Neutralleiter).
- Grüne oder blanke Ader (Leuchte) an Grüne Ader (Haus/Erdung).
Falls kein Erdungskabel in der Anschlussdose vorhanden ist, verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube. Verstauen Sie nach dem Anschluss alle Kabel sorgfältig in der Anschlussdose.
Abschluss der Installation
- Setzen Sie den Leuchtenkörper (C) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (D).
- Führen Sie die Schrauben (E) durch die Kunststoffdichtungen (F) und den Glasschirm (G) und befestigen Sie diese am Kühlkörper (H).
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte flackert oder lässt sich nicht korrekt dimmen
Stellen Sie sicher, dass ein ELV- oder LED-kompatibler Wanddimmer verwendet wird.
Vor der Verwendung
- Strom am Sicherungskasten oder Schutzschalter ausschalten
- Alte Leuchte und Befestigungsmaterial entfernen
- Montageplatte von der Leuchte lösen
- Wanddübel für die Montageplatte vorbereiten
- Anschlussdose auf vorhandenes Erdungskabel prüfen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

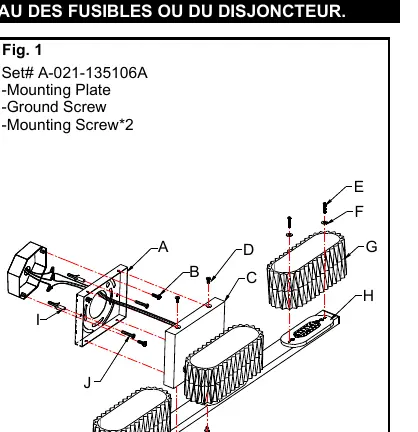

- Fig. 1 zeigt die Montage der Platte an der Wand und die Befestigung der Leuchte.
