Installationsanleitung für Minka Lavery 2003-77-L Wandleuchte
Detaillierte Installationsanleitung für die Minka Lavery 2003-77-L Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, elektrisch anschließen und den Leuchtenschirm befestigen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Minka Lavery 2003-77-L Wandleuchte wird durch die Montage einer Platte an der Wand, den Anschluss der elektrischen Leitungen (Phase, Neutral, Erde) und die anschließende Befestigung des Leuchtenkörpers und des Glasschirms installiert. S. 1
Wichtigste Schritte
- Montage der Montageplatte an der Wand S. 1
- Elektrischer Anschluss der Kabel S. 1
- Befestigung des Glasschirms S. 1
Probleme und Lösungen
Leuchte dimmt nicht korrekt
Verwenden Sie einen ELV- oder LED-kompatiblen Wanddimmer.
S. 1Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dimmbarkeit | ELV / LED kompatibel | Unterstützt ELV- und LED-Wanddimmer | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt den Strom am Sicherungskasten oder am Schutzschalter ab. Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden. Diese Anleitung dient der korrekten Montage und Verkabelung der Minka Lavery 2003-77-L Wandleuchte.
Montage der Leuchte
- Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung.
- Lösen Sie die Schrauben (D), um die Montageplatte (A) vom Leuchtenkörper (C) zu trennen.
- Positionieren Sie die Montageplatte (A) an der Wand und markieren Sie die Position für die zwei Wanddübel (I).
- Bohren Sie die Löcher vor und setzen Sie die Wanddübel (I) ein.
- Befestigen Sie die Montageplatte (A) mit den Montageschrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung „GND“ nach außen zeigt.
- Sichern Sie die Montageplatte (A) zusätzlich mit den Holzschrauben (J) in den Wanddübeln (I).
Elektrischer Anschluss
Verbinden Sie die elektrischen Leitungen gemäß dem Schaltplan (Fig. 2):
- Schwarzes Kabel (Hot): Verbinden Sie das schwarze oder glatte Kabel der Leuchte mit dem schwarzen Kabel der Hausinstallation.
- Weißes Kabel (Neutral): Verbinden Sie das weiße oder gerippte Kabel der Leuchte mit dem weißen Kabel der Hausinstallation.
- Erdungskabel (Ground): Verbinden Sie das grüne oder blanke Kupferkabel der Leuchte mit dem grünen Erdungskabel der Hausinstallation. Falls kein Erdungskabel in der Dose vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (A) mithilfe der mitgelieferten grünen Schraube.
Verstauen Sie nach dem Anschluss alle Kabel sorgfältig in der Anschlussdose.
Abschluss der Installation
- Setzen Sie den Leuchtenkörper (C) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (D).
- Schieben Sie die Schrauben (E) durch die Kunststoffdichtungen (F) und den Glasschirm (G) und befestigen Sie diese am Kühlkörper (H).
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Technische Hinweise
Die Leuchte ist mit ELV- und/oder LED-kompatiblen Wanddimmern dimmbar. Bitte beachten Sie, dass die Abbildung in der Anleitung nur Installationszwecken dient und möglicherweise nicht exakt mit dem gekauften Modell übereinstimmt.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte flackert oder lässt sich nicht korrekt dimmen
Stellen Sie sicher, dass ein ELV- oder LED-kompatibler Wanddimmer verwendet wird.
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten oder Schutzschalter ausschalten
- Alte Leuchte und Montagehardware entfernen
- Montageplatte (A) vom Leuchtenkörper (C) lösen
- Wanddübel (I) für die Montage vorbereiten
- Geeignetes Werkzeug für die Verkabelung bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Montageschrauben (B)
- Größe #8-32N*L0.5”.
Abbildungen und Diagramme

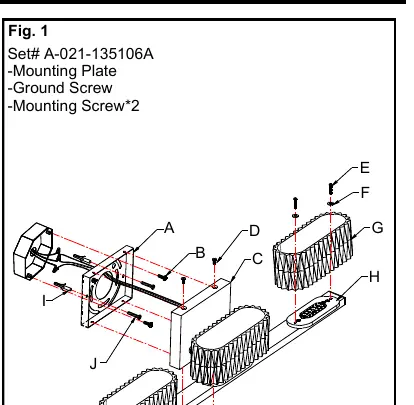

- Fig. 1 zeigt die Montage der Platte an der Wand und die Befestigung des Leuchtenkörpers.
- Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Leitungen (Phase, Neutralleiter, Erde).
Modellkompatibilität
- Die Leuchte ist für die Verwendung mit ELV- oder LED-kompatiblen Dimmern ausgelegt.
