Installationsanleitung für Minka Lavery 1106-66A Pendelleuchte

Detaillierte Installationsanleitung für die Minka Lavery 1106-66A Pendelleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und die Leuchtmittel korrekt einsetzen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung beschreibt die Installation der Minka Lavery 1106-66A Pendelleuchte, einschließlich der Montage der Stangen, des Anschlusses der elektrischen Leitungen und des Einsetzens der Leuchtmittel. S. 1

Wichtigste Schritte

Strom am Sicherungskasten oder Schutzschalter ausschalten. S. 1
Elektrische Leitungen gemäß Abbildung 2 anschließen. S. 1

Erste Inbetriebnahme

Vorbereitung: Strom ausschalten und alte Leuchte entfernen. S. 1
Montage: Stangen (F1, F2, F3) anbringen und Baldachin (C) befestigen. S. 1
Verkabelung: Montageplatte (A) anbringen, Leuchte mit Stützkabel sichern und Drähte gemäß Abbildung 2 anschließen. S. 1
Abschluss: Leuchtmittel (4x Medium Base, max. 100W) einsetzen, Glasschirm (L) und Zierteile anbringen. S. 1

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leuchtmittel	4x Medium Base, max. 100W pro Stück	Maximale Leistung pro Leuchtmittel	S. 1
Montageschrauben	#8-32N*L0.5”	Größe der Montageschrauben für die Montageplatte	S. 1

Wo es im PDF steht

Installationsanleitung S. 1

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen zur Installation

Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter ab. Diese Anleitung führt Sie durch den Montageprozess der Minka Lavery 1106-66A Pendelleuchte.

Vorbereitung

Schalten Sie den Strom am Sicherungskasten aus.
Entfernen Sie die alte Leuchte und das vorhandene Befestigungsmaterial.
Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile auf einer sauberen Fläche bereit.

Montage der Leuchte

Platzieren Sie die Metallabdeckung (E) über dem Gewinde (G).
Bestimmen Sie die gewünschte Aufhängehöhe und schrauben Sie die Stangen (F1, F2, F3) auf das Gewinde (G).
Befestigen Sie die Montageplatte (A) mit den Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite mit der Markierung 'GND' nach außen zeigt.
Verwenden Sie das Sicherungskabel (R), um das Gewicht der Leuchte während der Verkabelung zu halten, indem Sie den Haken (Q) in die Montageplatte (A) einhängen.

Elektrischer Anschluss

Verbinden Sie die Kabel gemäß Abbildung 2:

Schwarzes Kabel (Leuchte) an Schwarzes Kabel (Haus/Stromführend).
Weißes Kabel (Leuchte) an Weißes Kabel (Haus/Neutralleiter).
Erdungskabel (Leuchte/Blankes Kupfer) an Erdungskabel (Haus/Grün).
Verstauen Sie alle Kabelverbinder ordentlich in der Anschlussdose.

Abschluss der Installation

Platzieren Sie den Baldachin (C) über der Montageplatte (A) und sichern Sie ihn mit den Schrauben (D).
Schrauben Sie das Gewinde (K) in die Kupplung (H) und ziehen Sie es mit der Sechskantmutter (J) fest.
Installieren Sie vier Leuchtmittel mit mittlerem Sockel (bis zu 100 Watt pro Leuchtmittel, nicht im Lieferumfang enthalten).
Setzen Sie den Glasschirm (L), die Kunststoffscheibe (M) und die Metallplatte (N) auf das Gewinde (K) und sichern Sie alles mit der Sechskantmutter (J).
Schrauben Sie den Endknopf (P) fest.

Herstellerinformationen

Minka Lavery

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Leuchte hängt schief oder instabil

Überprüfen Sie, ob die Montageplatte fest sitzt und das Sicherungskabel korrekt eingehängt ist.

Kein Licht nach der Installation

Überprüfen Sie die Kabelverbindungen in der Anschlussdose und stellen Sie sicher, dass die Leuchtmittel fest eingedreht sind.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Alte Leuchte und Hardware entfernen
Alle Teile auspacken und auf Vollständigkeit prüfen
Anschlussdose auf Eignung prüfen
Leuchtmittel (4x Medium Base, max 100W) bereithalten

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leuchtmittel: 4x Medium Base (E27 Standard), max. 100W pro Leuchtmittel
Montageschrauben: Größe #8-32N*L0.5"

Abbildungen und Diagramme

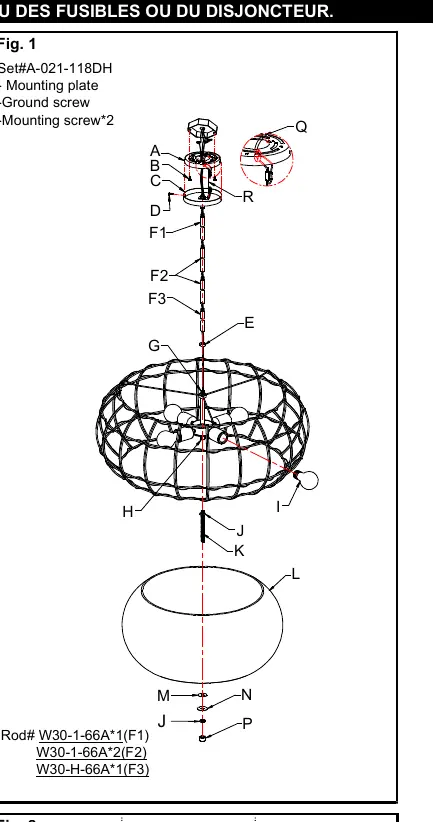

Fig. 1 zeigt die Explosionszeichnung der Leuchte und die Reihenfolge der Montage.
Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Leitungen.

Modellkompatibilität

Geeignet für LED- oder CFL-Leuchtmittel, sofern sie die maximale Wattzahl nicht überschreiten.
