Installationsanleitung für DALS 2004-3K und 2006-3K LED-Einbauleuchte
Erfahren Sie, wie Sie die DALS 2004-3K und 2006-3K LED-Einbauleuchten sicher installieren. Diese Anleitung enthält wichtige Schritte zur Lochbohrung, Verkabelung und Montage sowie technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation der DALS LED-Einbauleuchten 2004-3K und 2006-3K, einschließlich der erforderlichen Bohrlochgrößen und elektrischen Anschlüsse. S. 1, 2
Wichtigste Schritte
- Strom ausschalten S. 2
- Loch bohren S. 2
Probleme und Lösungen
Dimmen funktioniert nicht
Refer to DALS website for dimmer compatibility list.
S. 1Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 2004-3K Leistung | 11W | Stromverbrauch | S. 1 |
| 2006-3K Leistung | 14W | Stromverbrauch | S. 1 |
| Farbtemperatur | 3000K | Lichtfarbe | S. 1 |
Wo es im PDF steht
- Technische Daten und Lieferumfang S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der DALS LED-Einbauleuchten der Modelle 2004-3K und 2006-3K. Die Leuchten sind für den Einsatz in feuchten Umgebungen geeignet, IC-zertifiziert (für den direkten Kontakt mit Isolierung) und Energy Star-konform. Die Installation sollte ausschließlich durch einen zertifizierten Elektriker gemäß den örtlichen elektrischen Vorschriften erfolgen.
Sicherheitshinweise
- Schalten Sie vor Beginn der Installation die Stromzufuhr am Sicherungskasten ab.
- Vermeiden Sie Beschädigungen der Verkabelung durch scharfe Kanten oder Metallteile.
- Stellen Sie sicher, dass die Anschlussdose nicht mit mehr als 6 Leitern (Nr. 12) belegt wird.
Technische Daten
Die Leuchten sind dimmbar und arbeiten mit einer Farbtemperatur von 3000K.
- Modell 2004-3K: 770 lm, 11 W
- Modell 2006-3K: 1100 lm, 14 W
- Abstrahlwinkel: 110°
Installationsschritte
- Vorbereitung: Bohren Sie ein Loch in die Decke. Für das Modell 2004-3K ist ein Durchmesser von 4-1/4 Zoll (ca. 10,8 cm) erforderlich, für das Modell 2006-3K ein Durchmesser von 6-1/4 Zoll (ca. 15,9 cm).

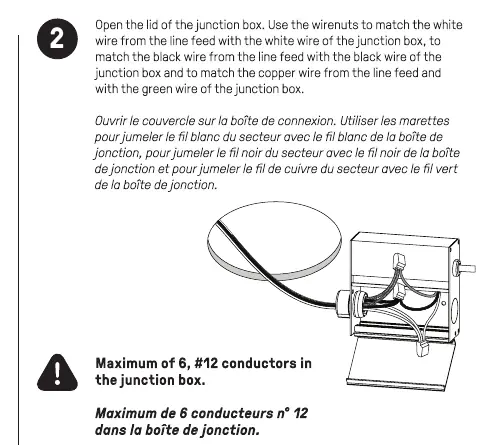

- Verkabelung: Öffnen Sie den Deckel der Anschlussdose. Verbinden Sie die weißen Drähte, die schwarzen Drähte und die Erdungsdrähte der Zuleitung mit den entsprechenden Drähten der Anschlussdose unter Verwendung der mitgelieferten Drahtverbinder.
- Anschluss: Verbinden Sie die Anschlussdose mit dem LED-Panel über den Schnellverbinder.
- Montage: Drücken Sie die Federn zusammen und setzen Sie die Leuchte in die Deckenöffnung ein. Es wird empfohlen, eine Feder nach der anderen einzusetzen.
Garantie und Kontakt
DALS bietet eine 5-jährige Garantie ab Kaufdatum, die Reparatur oder Ersatz defekter Teile des Gehäuses, der Optik und der Elektronik abdeckt. Bei Fragen wenden Sie sich bitte an den Kundendienst unter 1-877-430-1818 oder per E-Mail an [email protected].
Praktische Hilfe
Typische Probleme
Leuchte flackert oder dimmt nicht korrekt
Überprüfen Sie die Kompatibilitätsliste für Dimmer auf der DALS-Website.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Lochgröße prüfen (4-1/4 Zoll für 2004-3K, 6-1/4 Zoll für 2006-3K)
- Sicherstellen, dass ein zertifizierter Elektriker die Installation durchführt
- Verkabelung auf scharfe Kanten prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Damp Locations
- Geeignet für feuchte Umgebungen
Abbildungen und Diagramme

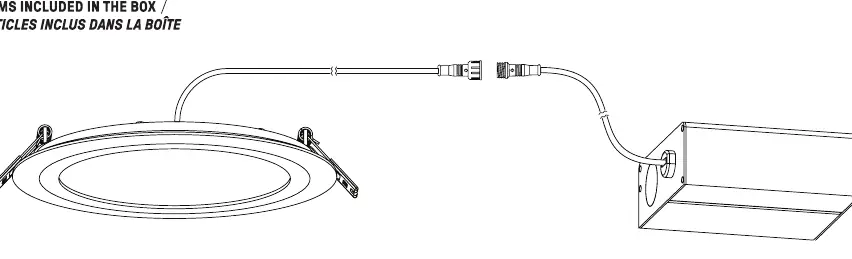

- Die Abbildung zeigt den Anschluss der Anschlussdose an die Leuchte über einen Schnellverbinder.
