Installationsanleitung für Minka Lavery 1701-781 Bax 3-flammige Deckenleuchte

Erfahren Sie, wie Sie die Minka Lavery 1701-781 Deckenleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zum Einsetzen der Leuchtmittel.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Minka Lavery 1701-781 ist eine 3-flammige Deckenleuchte. Die Installation erfordert das Ausschalten des Stroms, die Montage der Querstange, den Anschluss der Kabel (Phase, Neutral, Erde) und das Einsetzen von drei Leuchtmitteln (max. 60W). S. 1

Wichtigste Schritte

Strom am Sicherungskasten ausschalten S. 1
Elektrische Kabel gemäß Fig. 2 verbinden S. 1
Leuchtmittel einsetzen (max. 60W) S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leuchtmittel	3x Medium Base	Maximal 60W pro Leuchtmittel	S. 1

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Installationsanleitung S. 1

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Schaltplan für den elektrischen Anschluss (Fig. 2)

Seite 1

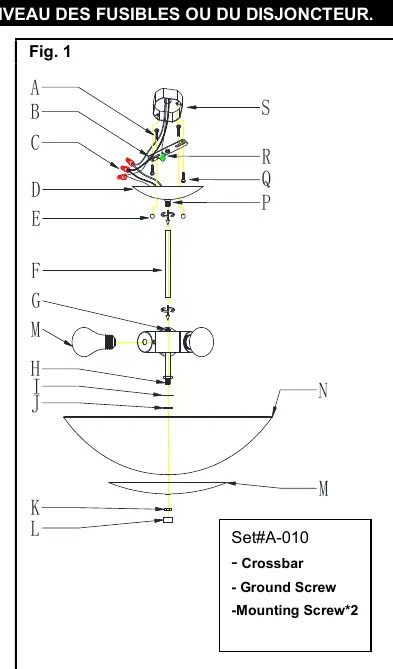

Explosionszeichnung der Leuchtenmontage (Fig. 1)

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 1701-781 Deckenleuchte. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen, um eine ordnungsgemäße Verkabelung und Sicherheit zu gewährleisten.

Vorbereitung und Sicherheit

Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten oder Schutzschalter vollständig ab.
Entfernen Sie die alte Leuchte sowie die vorhandene Montagehalterung.
Überprüfen Sie den Lieferumfang anhand der Abbildung, um sicherzustellen, dass alle Teile vorhanden sind.

Montage der Leuchte

Befestigen Sie die Stange (F) am Leuchtenkörper (G) und an der Abdeckung (D). Ziehen Sie die Kabel währenddessen durch.
Schrauben Sie die Schrauben (A) in die vorgebohrten Löcher der Querstange (B). Der Abstand muss dem der Löcher in der Abdeckung (D) entsprechen.
Befestigen Sie die Querstange (B) mit den Montageschrauben (Q) an der Anschlussdose (S). Die Seite der Querstange mit der Markierung „GND“ muss nach außen zeigen.

Elektrischer Anschluss

Verbinden Sie die Kabel gemäß der Abbildung (Fig. 2):

Schwarz (Hot): Verbinden Sie das schwarze oder glatte Leuchtenkabel mit dem schwarzen Hauskabel.
Weiß (Neutral): Verbinden Sie das weiße oder gerippte Leuchtenkabel mit dem weißen Hauskabel.
Erdung: Verbinden Sie das blanke Kupferkabel der Leuchte mit dem grünen oder blanken Erdungskabel des Hauses. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Querstange (B) mit der grünen Schraube (R).

Verstauen Sie alle Kabelverbinder ordentlich in der Anschlussdose (S).

Abschluss der Installation

Schieben Sie die Abdeckung (D) über die Schrauben (A) und sichern Sie diese mit den Endstücken (E).
Setzen Sie drei Leuchtmittel mit mittlerem Sockel (max. 60W pro Stück, LED oder CFL möglich) ein. Überschreiten Sie keinesfalls die maximale Wattzahl.
Schieben Sie die Metallscheibe (I), die Gummischeibe (J), das Glas (N) und die Endkappe (M) über den unteren Mittelstab (H).
Sichern Sie das Glas (N) und die Endkappe (M) mit der Sechskantmutter (K) und dem Endstück (L) am Leuchtenkörper.
Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
