Installationsanleitung für Minka Lavery 2001/2002-77-L Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 2001/2002-77-L Wandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, elektrischen Verkabelung und Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation erfolgt durch die Montage der Platte an der Anschlussdose, den Anschluss der Kabel (Schwarz/Weiß/Erdung) und die Befestigung des Leuchtenkörpers mit dem Glasschirm. S. 1
Wichtigste Schritte
- Strom abschalten S. 1
- Kabel anschließen S. 1
Erste Inbetriebnahme
- Nach der Installation Strom wieder einschalten und Leuchte testen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dimmbarkeit | ELV / LED kompatibel | Unterstützt ELV- und LED-Wanddimmer | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery Wandleuchte. Warnung: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten oder Schutzschalter ab.
Vorbereitung und Montage
- Schalten Sie die Stromversorgung aus und entfernen Sie die alte Leuchte sowie das vorhandene Montagematerial.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit.
- Lösen Sie die Schrauben (D), um die Montageplatte (A) vom Leuchtenkörper (C) zu trennen.
- Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben (B) an der Anschlussdose (nicht im Lieferumfang enthalten). Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung "GND" nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die elektrischen Leitungen gemäß dem Schaltplan:
- Schwarze oder glatte Leuchtenkabel: Verbinden Sie diese mit dem schwarzen (stromführenden) Kabel der Hausinstallation.
- Weiße oder gerippte Leuchtenkabel: Verbinden Sie diese mit dem weißen (neutralen) Kabel der Hausinstallation.
- Grüne oder blanke Kupferkabel (Erdung): Verbinden Sie diese mit dem grünen Erdungskabel der Hausinstallation. Falls kein Erdungskabel in der Anschlussdose vorhanden ist, verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (A) unter Verwendung der beiliegenden grünen Schraube.
Verstauen Sie nach dem Anschluss alle Kabel sorgfältig in der Anschlussdose.
Abschluss der Installation
- Setzen Sie den Leuchtenkörper (C) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (D).
- Führen Sie die Schrauben (E) durch die Kunststoffdichtungen (F) und den Glasschirm (G) und befestigen Sie diese am Kühlkörper (H).
- Schalten Sie die Stromversorgung wieder ein und testen Sie die Leuchte.
Kompatibilität und Dimmung
Die Leuchte ist mit ELV- und/oder LED-kompatiblen Wanddimmern dimmbar.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen
Stellen Sie sicher, dass Sie einen ELV- oder LED-kompatiblen Wanddimmer verwenden.
Kein Erdungskabel in der Anschlussdose
Verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten oder Schutzschalter ausschalten
- Alte Leuchte und Montagematerial entfernen
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Anschlussdose auf Eignung prüfen
- Geeigneten Dimmer (ELV/LED) bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Montageplatte (GND)
- Die Seite mit der Markierung 'GND' muss bei der Montage nach außen zeigen.
Abbildungen und Diagramme

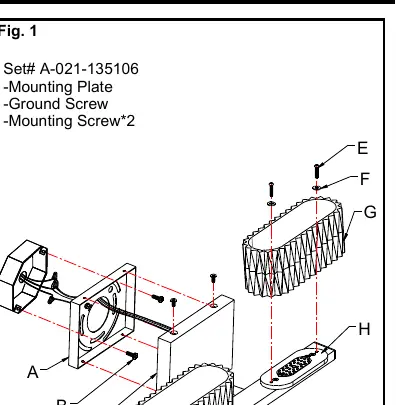

- Fig. 1 zeigt die Montage der Platte an der Wand und die Befestigung des Leuchtenkörpers.
- Fig. 2 zeigt das korrekte Anschlussschema der Kabel (Schwarz an Schwarz, Weiß an Weiß, Grün an Grün/Erdung).
