Installationsanleitung für Minka Lavery 5172 Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 5172 Wandleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, zum elektrischen Anschluss und zur Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Minka Lavery 5172 Wandleuchte. Vor Beginn der Arbeiten muss zwingend die Stromzufuhr am Sicherungskasten unterbrochen werden. Stellen Sie sicher, dass alle elektrischen Verbindungen korrekt gesichert sind.
Vorbereitung
- Schalten Sie den Strom am Sicherungskasten oder Schutzschalter aus.
- Entfernen Sie bei Bedarf die alte Leuchte und das alte Montagematerial.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile auf einer sauberen Fläche bereit.
Montage der Halterung
Befestigen Sie die Montagehalterung (A) mit den Anschlusskastenschrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Halterung mit der Markierung "GND" nach außen zeigt.
Elektrischer Anschluss

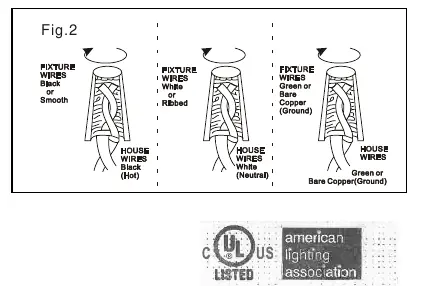

Verbinden Sie die elektrischen Drähte gemäß Abbildung 2:
- Wenn die Anschlussdose über ein Erdungskabel (grün oder blankes Kupfer) verfügt, verbinden Sie dieses mit dem Erdungskabel der Leuchte.
- Andernfalls verbinden Sie das Erdungskabel der Leuchte direkt mit der Montagehalterung unter Verwendung der mitgelieferten grünen Schraube.
- Verstauen Sie die Drähte nach dem Anschluss sorgfältig in der Anschlussdose.
Installation der Leuchte
- Montieren Sie die hintere Montageplatte (D) an der Halterung (A) und sichern Sie diese mit den Montageschrauben (C).
- Setzen Sie das Glas (F) über die Fassung (E) und sichern Sie es mit dem Fassungsring (G) mithilfe des Werkzeugs (H).
- Setzen Sie das Leuchtmittel gemäß den Spezifikationen der Leuchte ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
Schalten Sie nach Abschluss der Installation den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht nach Installation
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen fest sitzen.
Unsicherheit bei der Erdung
Wenn die Anschlussdose kein Erdungskabel hat, muss das Erdungskabel der Leuchte direkt an der Montagehalterung mit der grünen Schraube befestigt werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Leuchte und Montagematerial entfernen
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Anschlussdose auf Erdungskabel prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Wattzahl
- Die auf der Leuchte angegebene maximale Wattzahl darf nicht überschritten werden, um Überhitzung zu vermeiden.
Abbildungen und Diagramme

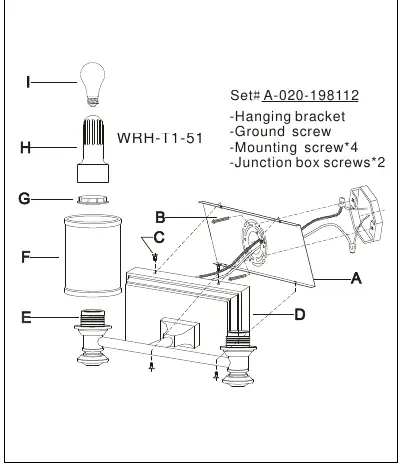

- Abbildung 1 zeigt die Montage der Halterung und die Anordnung der Teile.
- Abbildung 2 zeigt den korrekten Anschluss der elektrischen Leitungen (Phase, Neutralleiter, Erdung).
