Installationsanleitung für Minka Lavery 1-flammige Pendelleuchte 1405/1406-781
Detaillierte Installationsanleitung für die Minka Lavery 1-flammige Pendelleuchte 1405/1406-781. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Kabel korrekt anschließen und das Leuchtmittel installieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Minka Lavery 1-flammigen Pendelleuchte. Wichtiger Sicherheitshinweis: Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter ab. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen, um eine ordnungsgemäße Verkabelung und Montage zu gewährleisten.
Montage der Pendelleuchte
- Entfernen Sie die alte Leuchte und das Montagematerial.
- Überprüfen Sie den Lieferumfang anhand der Abbildung.
- Bestimmen Sie die gewünschte Aufhängungshöhe und schrauben Sie die Stangen (H, I) an den Leuchtenkörper (J). Führen Sie die Kabel vorsichtig durch jede Stange.
- Befestigen Sie das Drehgelenk (Swivel F) am Baldachin an der Stange (H).
- Schrauben Sie die Schrauben (B) in die Querstange (C) und befestigen Sie die Querstange an der Anschlussdose (A) mit den Montageschrauben (D). Achten Sie darauf, dass die Seite der Querstange mit der Markierung "GND" nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß Abbildung 2:
- Schwarzes Kabel (Leuchte) an das schwarze Kabel (Haus/Stromführend) anschließen.
- Weißes Kabel (Leuchte) an das weiße Kabel (Haus/Neutral) anschließen.
- Grünes/Blankes Kabel (Leuchte) an das grüne oder blanke Erdungskabel (Haus) anschließen. Falls kein Erdungskabel in der Dose vorhanden ist, verbinden Sie das Erdungskabel der Leuchte direkt mit der Querstange (C) unter Verwendung der mitgelieferten grünen Schraube.
- Verstauen Sie die Kabelverbinder ordentlich in der Anschlussdose.
Abschließende Installation
- Schieben Sie den Baldachin über die Schrauben (B) und sichern Sie ihn mit den Endstücken (G).
- Platzieren Sie den Schirm (N) über der Fassung (M) und sichern Sie ihn mit den Schirmschrauben (L).
- Setzen Sie das Glas (O) über die Fassung (M) und sichern Sie es mit dem Fassungsring (P).
- Installieren Sie ein Leuchtmittel mit mittlerem Sockel (Q) bis maximal 60 Watt (oder äquivalente LED/CFL). Überschreiten Sie niemals die maximale Wattzahl.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen (Abbildung 2) fest und korrekt sitzen.
Leuchte hängt nicht gerade
Überprüfen Sie die Ausrichtung der Querstange (C) an der Anschlussdose und stellen Sie sicher, dass die Schrauben (B) gleichmäßig im Baldachin sitzen.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile aus der Verpackung entnehmen und prüfen
- Geeignetes Leuchtmittel (max. 60W) bereithalten
- Sicherstellen, dass die Anschlussdose für das Gewicht der Leuchte geeignet ist
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Wattzahl
- Maximal 60W für Medium-Base-Leuchtmittel (Glühlampe, CFL oder LED).
Abbildungen und Diagramme

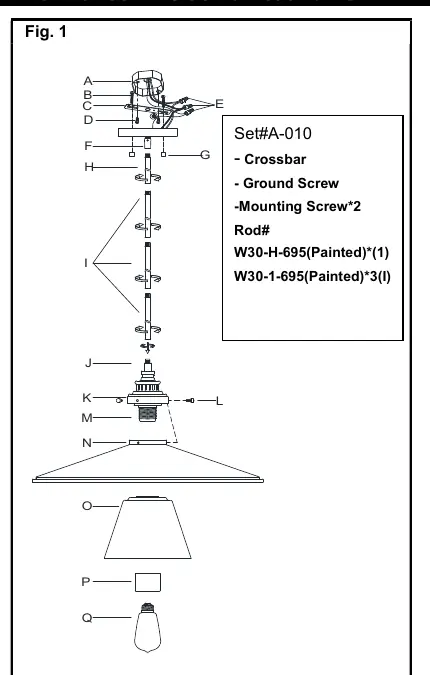

- Abbildung 1: Zeigt die Montage der Stangen, des Baldachins und der Schirmbefestigung.
- Abbildung 2: Zeigt die korrekte Verkabelung der Leuchte mit dem Hausnetz (Schwarz an Schwarz, Weiß an Weiß, Erde an Erde).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für Leuchtmittel über 60W geeignet.
