Installationsanleitung für Minka Lavery 2012-66A-L Vantage LED-Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 2012-66A-L Vantage LED-Wandleuchte sicher installieren, anschließen und das LED-Modul austauschen. Inklusive Schaltplan und Dimmer-Kompatibilität.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Minka Lavery 2012-66A-L Vantage wird an einer Anschlussdose montiert. Die Verkabelung erfolgt über Standard-Farbzuordnungen (Schwarz-Hot, Weiß-Neutral, Grün-Ground). Das LED-Modul ist austauschbar. S. 1
Wichtigste Schritte
- Montage der Leuchte S. 1
- Elektrischer Anschluss S. 1
- Austausch des LED-Moduls S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montageschrauben | #8-32N*L0.5” | Größe der Schrauben zur Befestigung der Montageplatte | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 2012-66A-L Vantage LED-Wandleuchte. Warnung: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten oder Schutzschalter ab.
Montage der Leuchte
Befolgen Sie diese Schritte zur Montage:
- Entfernen Sie die alte Leuchte und das vorhandene Befestigungsmaterial.

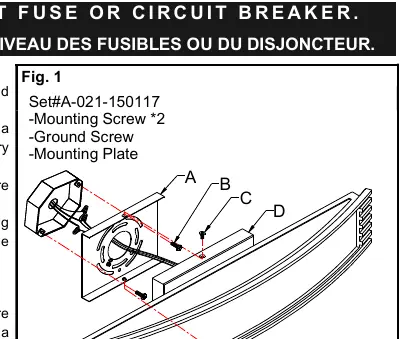

- Lösen Sie die Schrauben (C), um die Montageplatte (A) vom Leuchtenkörper (D) zu trennen.
- Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben (B) (Größe #8-32N*L0.5”) an der Anschlussdose. Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung „GND“ nach außen zeigt.
- Setzen Sie den Leuchtenkörper (D) nach dem elektrischen Anschluss wieder auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (C).
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß dem Schaltplan:
- Schwarzes Kabel (oder glatt): Mit dem schwarzen (stromführenden) Kabel der Hausinstallation verbinden.
- Weißes Kabel (oder gerippt): Mit dem weißen (neutralen) Kabel der Hausinstallation verbinden.
- Grünes oder blankes Kupferkabel: Mit dem Erdungskabel der Hausinstallation verbinden. Falls kein Erdungskabel vorhanden ist, verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.
- Verstauen Sie alle Kabelverbinder ordentlich in der Anschlussdose.
Austausch des LED-Moduls
Das LED-Modul kann von einem qualifizierten Elektriker ausgetauscht werden, ohne dass Kabel durchtrennt oder dekorative Elemente beschädigt werden müssen:
- Schalten Sie den Strom ab.
- Entfernen Sie die Schrauben (C) und nehmen Sie den Leuchtenkörper von der Montageplatte (A).

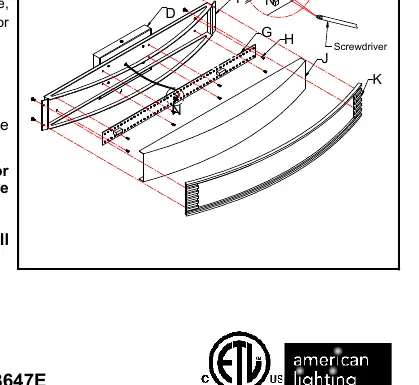

- Lösen Sie die Schrauben (E) und entfernen Sie die rechteckige Platte (K) sowie den Acrylschirm (J).
- Drücken Sie den Knopf „L“ am Schnellverbinder des LED-Moduls (G) mit einem Schraubendreher, um das schwarze Kabel zu lösen. Trennen Sie anschließend das weiße Kabel „N“.
- Lösen Sie die Schrauben (H) und entnehmen Sie das LED-Modul (G).
- Installieren Sie das neue Modul in umgekehrter Reihenfolge.
Technische Hinweise
Die Leuchte ist mit ELV- und/oder LED-kompatiblen Wanddimmern dimmbar.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte flackert oder dimmt nicht korrekt
Stellen Sie sicher, dass ein für LED geeigneter Wanddimmer (ELV-kompatibel) verwendet wird.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Montageplatte (A) mit Schrauben (B) #8-32N*L0.5” befestigen
- Sicherstellen, dass die Seite mit 'GND' nach außen zeigt
- Kabelverbindungen (Schwarz/Weiß/Grün) gemäß Anleitung sichern
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Montageschrauben
- Größe #8-32N*L0.5” für die Befestigung der Montageplatte
Modellkompatibilität
- Erfordert eine vorhandene Anschlussdose (nicht im Lieferumfang enthalten)
- LED-Modul-Austausch sollte durch einen qualifizierten Elektriker erfolgen
