Installationsanleitung für Minka Lavery 2011-66A-L LED-Wandleuchte
Erfahren Sie, wie Sie die Minka Lavery 2011-66A-L LED-Wandleuchte sicher montieren, elektrisch anschließen und das LED-Modul bei Bedarf austauschen. Vollständige Installationsanleitung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Minka Lavery 2011-66A-L ist eine LED-Wandleuchte, die an einer Standard-Anschlussdose montiert wird. Sie ist mit ELV- und LED-Wanddimmern kompatibel. S. 1
Wichtigste Schritte
- Montage der Leuchte S. 1
- Austausch des LED-Moduls S. 1
Wartung und Reset
- Austausch des LED-Moduls durch eine Elektrofachkraft. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montageschrauben | #8-32N*L0.5" | Größe der Schrauben zur Befestigung der Montageplatte | S. 1 |
| Dimmbarkeit | ELV / LED | Kompatibel mit ELV- und/oder LED-Wanddimmern | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 2011-66A-L LED-Wandleuchte. Vor Beginn der Arbeiten muss zwingend die Stromzufuhr am Sicherungskasten oder Schutzschalter unterbrochen werden. Die Leuchte ist mit ELV- und/oder LED-kompatiblen Wanddimmern dimmbar.
Montage der Leuchte
- Schalten Sie den Strom am Sicherungskasten aus und entfernen Sie die alte Leuchte sowie das vorhandene Montagematerial.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit.
- Lösen Sie die Schrauben (C), um die Montageplatte (A) vom Leuchtenkörper (D) zu trennen.
- Befestigen Sie die Montageplatte (A) an der Anschlussdose (nicht im Lieferumfang enthalten) unter Verwendung der Montageschrauben (B) (Größe: #8-32N*L0.5"). Achten Sie darauf, dass die mit "GND" markierte Seite der Montageplatte nach außen zeigt.
Elektrischer Anschluss
- Verbinden Sie die elektrischen Leitungen gemäß Abbildung 2. Stellen Sie sicher, dass alle Kabelverbinder fest sitzen.
- Falls die Anschlussdose über einen Erdungsdraht (grün oder blankes Kupfer) verfügt, verbinden Sie diesen mit dem Erdungsdraht der Leuchte.
- Andernfalls verbinden Sie den Erdungsdraht der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.
- Verstauen Sie die Kabelverbinder ordentlich in der Anschlussdose.
- Setzen Sie den Leuchtenkörper (D) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (C).
Austausch des LED-Moduls
Das LED-Modul kann durch eine qualifizierte Elektrofachkraft ausgetauscht werden, ohne dass Kabel durchtrennt oder dekorative Elemente beschädigt werden müssen.
- Schalten Sie den Strom ab.
- Entfernen Sie die Schrauben (C) und nehmen Sie den Leuchtenkörper von der Montageplatte (A). Trennen Sie die Kabelverbinder und legen Sie den Leuchtenkörper auf eine saubere Oberfläche.
- Lösen Sie die Schrauben (E) und entfernen Sie die rechteckige Platte (K) sowie den Acrylschirm (J).
- Drücken Sie mit einem Schraubendreher (nicht im Lieferumfang enthalten) auf den Knopf "L" am Schnellverbinder des LED-Moduls (G), um das schwarze Kabel zu lösen. Trennen Sie anschließend das weiße Kabel, das mit "N" am Schnellverbinder des LED-Moduls (G) markiert ist.
- Lösen Sie die Schrauben (H) und entnehmen Sie vorsichtig das LED-Modul (G).
- Die Installation des neuen Moduls erfolgt in umgekehrter Reihenfolge.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht dimmen
Stellen Sie sicher, dass ein ELV- oder LED-kompatibler Wanddimmer verwendet wird.
Keine Erdung in der Anschlussdose vorhanden
Verbinden Sie den Erdungsdraht der Leuchte direkt mit der Montageplatte (A) unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten oder Schutzschalter ausschalten
- Alte Leuchte und Montagematerial entfernen
- Alle Teile der neuen Leuchte auspacken und bereitlegen
- Anschlussdose auf Kompatibilität prüfen
- Schraubendreher für die Installation bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Montageschrauben
- Größe #8-32N*L0.5"
Abbildungen und Diagramme

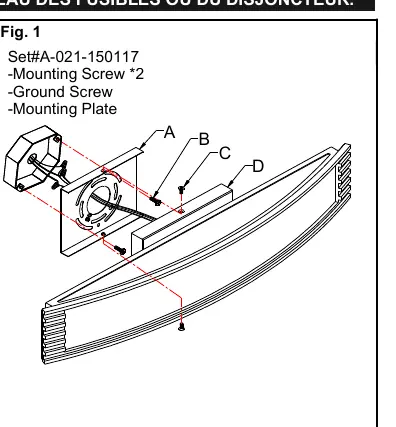

- Fig. 1: Montage der Leuchte an der Anschlussdose und Befestigung des Leuchtenkörpers.
- Fig. 2: Schaltplan für den elektrischen Anschluss (Phase, Neutralleiter, Erdung).

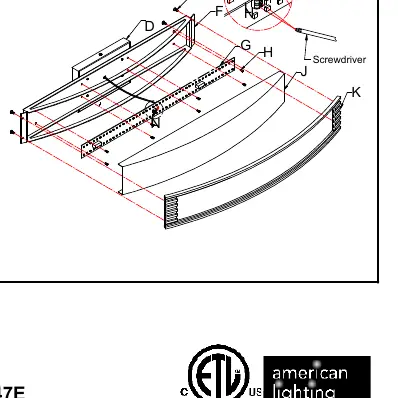

- Fig. 3: Explosionszeichnung für den Austausch des LED-Moduls.
Modellkompatibilität
- Dimmbar mit ELV- und/oder LED-kompatiblen Wanddimmern.
