Montageanleitung für TRIO 2026701XX Wand-Leseleuchte
Schnelle Hilfe zur Montage und Inbetriebnahme der TRIO 2026701XX Wand-Leseleuchte. Erfahren Sie, wie Sie die Leuchte sicher anbringen, anschließen und das Leuchtmittel wechseln.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die TRIO 2026701XX ist eine Wand-Leseleuchte, die entweder über einen Stecker (Variante A) oder einen direkten Wandanschluss (Variante B) montiert werden kann. Sie benötigt ein GU10-Leuchtmittel mit maximal 10W. S. 2
Wichtigste Schritte
- Montage der Wandhalterung S. 2
- Einsetzen des Leuchtmittels S. 2
Erste Inbetriebnahme
- Nach der Montage das Leuchtmittel einsetzen und die Leuchte über den ON/OFF-Schalter am Gehäuse einschalten. S. 2
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V ~ 50Hz | Betriebsspannung | S. 2 |
| Leuchtmittel | 1x GU10 | Sockeltyp | S. 2 |
| Max. Leistung | 10W | Maximale Wattzahl | S. 2 |
| Schutzart | IP20 | Schutz gegen feste Fremdkörper | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Inbetriebnahme der TRIO 2026701XX Wand-Leseleuchte. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Sicherheitshinweise zu lesen und die Stromzufuhr zu unterbrechen.
Montage der Wandleuchte
Die Leuchte bietet zwei Montagevarianten, abhängig von der gewünschten Anschlussart:

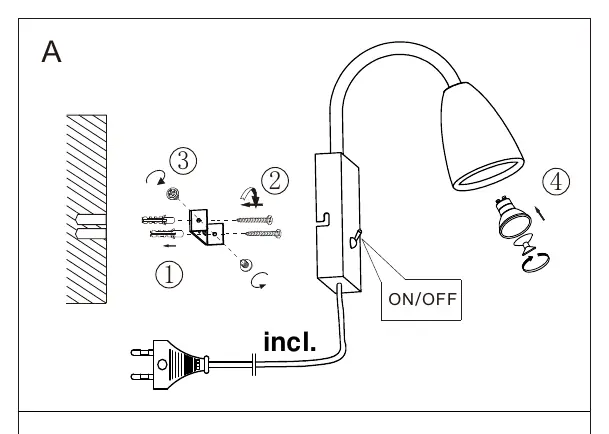

- Variante A (mit Stecker): Die Leuchte wird mit dem mitgelieferten Kabel und Stecker an eine Steckdose angeschlossen. Die Montage erfolgt durch Befestigung der Halterung an der Wand, gefolgt vom Einsetzen des Leuchtmittels.

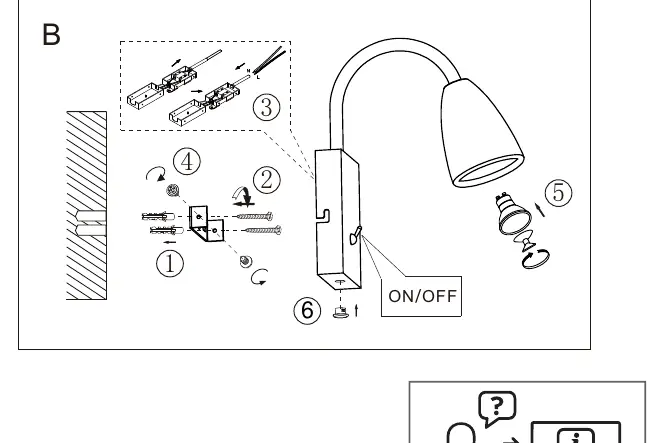

- Variante B (Direktanschluss): Diese Variante ist für den festen Wandanschluss vorgesehen. Hierbei wird die Leuchte direkt mit dem Stromnetz verbunden. Bitte stellen Sie sicher, dass die Arbeiten von einer qualifizierten Person durchgeführt werden, falls Sie mit Elektroinstallationen nicht vertraut sind.
Inbetriebnahme und Leuchtmittel
Nach der Montage kann die Leuchte über den integrierten ON/OFF-Schalter bedient werden. Das Leuchtmittel (GU10) wird in die Fassung eingesetzt. Achten Sie darauf, die maximale Leistung von 10W nicht zu überschreiten.
Technische Daten und Sicherheit
- Spannung: 230V ~ 50Hz
- Leuchtmittel: 1x GU10, max. 10W
- Schutzart: IP20 (nur für den Innenbereich geeignet)
- Mindestabstand: 0,2m zu angestrahlten Objekten
- Schutzklasse: II (Schutzisoliert)
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob das Leuchtmittel korrekt in der GU10-Fassung sitzt und ob die Stromversorgung (Steckdose oder Wandanschluss) aktiv ist.
Ersetzen Sie das Leuchtmittel durch ein neues vom Typ GU10 mit maximal 10W Leistung.
Vor der Verwendung
- Stromversorgung vor Montagebeginn unterbrechen.
- Wandbeschaffenheit für die Montage prüfen.
- Geeignetes Leuchtmittel (GU10, max. 10W) bereithalten.
- Abstand von 0,2m zu brennbaren oder angestrahlten Objekten einhalten.
