Installationsanleitung für Minka Lavery 1105-66A 3-flammige Pendelleuchte
Installieren Sie Ihre Minka Lavery 1105-66A Pendelleuchte sicher mit dieser Schritt-für-Schritt-Anleitung. Enthält Details zur Montage, Verkabelung und Leuchtmittelanforderungen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter ab. Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der Minka Lavery 1105-66A Pendelleuchte. Stellen Sie sicher, dass alle Teile vorhanden sind und die Anschlussdose für das Gewicht der Leuchte geeignet ist.
Vorbereitung und Montage
Legen Sie alle Teile in einem sauberen Bereich aus, um den Verlust kleiner Komponenten zu vermeiden. Die Montage erfolgt in folgenden Schritten:
- Platzieren Sie die Metallabdeckung (E) über dem Gewinderohr (G).
- Bestimmen Sie die gewünschte Aufhängehöhe und schrauben Sie die Stangen (F1, F2, F3) zusammen.
- Führen Sie die Kabel vorsichtig durch die Stangen.
- Befestigen Sie die Montageplatte (A) an der Anschlussdose mit den mitgelieferten Schrauben (B). Achten Sie darauf, dass die Seite mit der Markierung "GND" und den zwei konvexen Punkten nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß dem Schaltplan (Fig. 2):
- Schwarzes Kabel (Leuchte): Verbinden Sie dieses mit dem schwarzen (stromführenden) Kabel der Hausinstallation.
- Weißes Kabel (Leuchte): Verbinden Sie dieses mit dem weißen (neutralen) Kabel der Hausinstallation.
- Erdungskabel (Leuchte): Verbinden Sie das blanke Kupfer- oder grüne Kabel der Leuchte mit dem Erdungskabel der Hausinstallation oder der grünen Schraube an der Montageplatte.
Stellen Sie sicher, dass alle Kabelverbinder fest sitzen und verstauen Sie die Kabel ordentlich in der Anschlussdose.
Abschluss der Installation
Nachdem die Verkabelung abgeschlossen ist, befestigen Sie den Baldachin (C) mit den Schrauben (D) an der Montageplatte. Installieren Sie drei Leuchtmittel mit mittlerem Sockel (bis zu 100 Watt pro Leuchte, CFL oder LED äquivalent). Setzen Sie den Glasschirm (L), die Kunststoffscheibe (M) und die Metallplatte (N) auf das Gewinde (K) und sichern Sie diese mit der Sechskantmutter (J). Schrauben Sie abschließend die Endkappe (P) fest.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nicht nach der Installation
Überprüfen Sie, ob die Sicherung wieder eingeschaltet ist und ob alle Kabelverbindungen fest und korrekt gemäß Schaltplan (Fig. 2) verbunden sind.
Unsicherheit bei der Erdung
Wenn die Anschlussdose kein Erdungskabel hat, muss das Erdungskabel der Leuchte direkt an der Montageplatte (A) mit der mitgelieferten grünen Schraube befestigt werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Leuchte und Befestigungsmaterial entfernen
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Anschlussdose auf Eignung prüfen
- Leuchtmittel (max. 100W pro Fassung) bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 3x Medium Base (E27 Standard), maximal 100 Watt pro Leuchtmittel.
- Montageschrauben
- Größe #8-32N*L0.5 Zoll.
Abbildungen und Diagramme

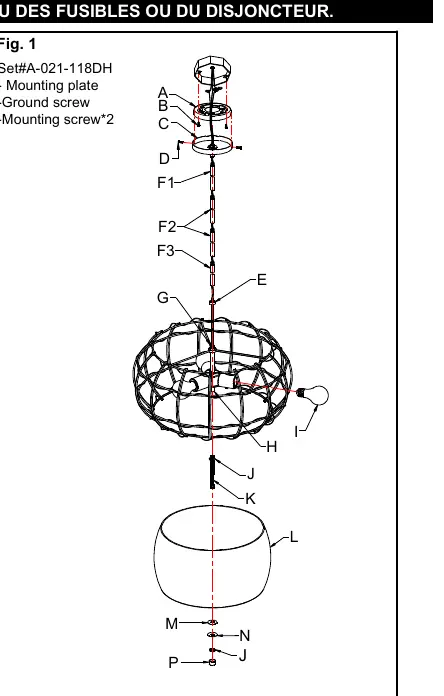

- Fig. 1 zeigt die Explosionszeichnung der Leuchte und die Reihenfolge der Montage der Stangen und des Schirms.
- Fig. 2 zeigt das korrekte Verdrahtungsschema für die Verbindung der Leuchtenkabel mit der Hausinstallation.
Modellkompatibilität
- Nicht die maximale Wattzahl von 100W pro Leuchtmittel überschreiten.
- Geeignet für CFL- oder LED-Leuchtmittel äquivalenter Leistung.
