Installationsanleitung für Minka-Lavery 1104-66A Watermill Pendelleuchte
Schnelle Installationsanleitung für die Minka-Lavery 1104-66A Watermill Pendelleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und das Leuchtmittel korrekt einsetzen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation der Minka-Lavery 1104-66A Pendelleuchte, einschließlich der Montage der Stangen, des Anschlusses der elektrischen Leitungen und des Einsetzens des Leuchtmittels. S. 1
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten. S. 1
- Stangen (F1, F2, F3) und Baldachin (C) montieren. S. 1
- Montageplatte (A) an der Anschlussdose befestigen. S. 1
- Elektrische Kabel gemäß Abbildung 2 anschließen. S. 1
- Leuchtmittel (max. 100W) und Glasschirm (I) anbringen. S. 1
Erste Inbetriebnahme
- Die Leuchte ist nach der Installation und dem Wiedereinschalten des Stroms betriebsbereit. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | Medium Base | Sockeltyp für das Leuchtmittel | S. 1 |
| Maximale Leistung | 100 Watt | Maximale Wattzahl pro Leuchtmittel | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Montage und den elektrischen Anschluss der Minka-Lavery 1104-66A Watermill Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden, um Stromschläge zu vermeiden.
Vorbereitung und Montage
- Schalten Sie den Strom am Sicherungskasten aus und entfernen Sie die alte Leuchte.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit.
- Bestimmen Sie die gewünschte Aufhängungshöhe und schrauben Sie die Stangen (F1, F2, F3) auf das Gewinderohr (G). Führen Sie die Kabel während der Montage vorsichtig durch die Stangen.
- Befestigen Sie die Montageplatte (A) mit den Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite mit der "GND"-Markierung und den zwei konvexen Punkten nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß Abbildung 2:
- Schwarze oder glatte Leuchtenkabel mit dem schwarzen (stromführenden) Hauskabel.
- Weiße oder gerippte Leuchtenkabel mit dem weißen (neutralen) Hauskabel.
- Blankes Kupferkabel mit dem grünen oder blanken Erdungskabel des Hauses oder der Erdungsschraube an der Montageplatte.
Verstauen Sie alle Kabelverbindungen ordentlich in der Anschlussdose.
Abschluss der Installation
- Setzen Sie die Abdeckung (Canopy C) über die Montageplatte (A) und sichern Sie diese mit den Schrauben (D).
- Installieren Sie ein Leuchtmittel mit mittlerem Sockel (bis max. 100 Watt, CFL oder LED äquivalent). Überschreiten Sie nicht die maximale Wattzahl.
- Setzen Sie den Glasschirm (I) auf die Fassung (E) und drehen Sie ihn fest.
Schalten Sie nach Abschluss der Arbeiten den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie alle Kabelverbindungen in der Anschlussdose und stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten eingeschaltet ist.
Überhitzung oder Flackern
Stellen Sie sicher, dass die maximale Wattzahl von 100W nicht überschritten wurde und das Leuchtmittel fest in der Fassung sitzt.
Vor der Verwendung
- Strom am Sicherungskasten ausgeschaltet
- Anschlussdose für die Montage vorhanden
- Passendes Leuchtmittel (max. 100W, mittlerer Sockel) bereitgelegt
- Werkzeug für die Montage bereit
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

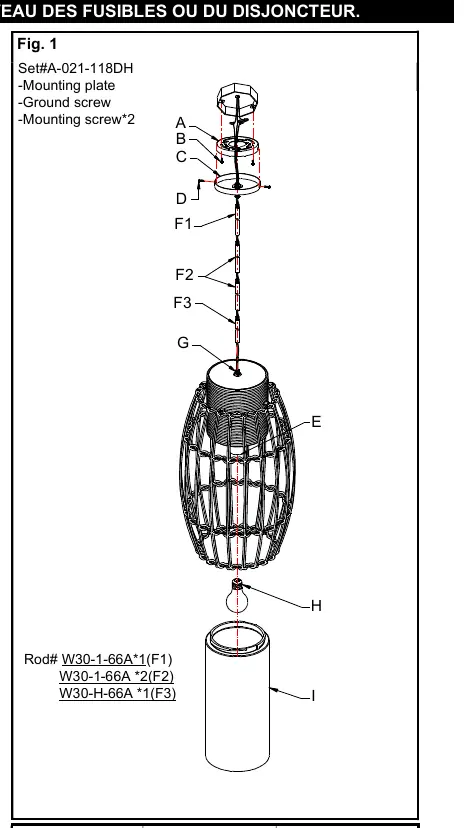

- Fig. 1 zeigt die Montageabfolge der Stangen, der Montageplatte und des Glasschirms.
- Fig. 2 zeigt die korrekte Verkabelung der Leuchtenkabel mit den Hauskabeln (Phase, Neutral, Erde).
