Installationsanleitung für Minka Lavery 5907-655 North Fork 10-flammiger Kronleuchter
Erfahren Sie, wie Sie den Minka Lavery 5907-655 North Fork 10-flammigen Kronleuchter sicher installieren und anschließen. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Installation des Minka Lavery 5907-655 Kronleuchters, einschließlich der Verkabelung und des Einsetzens der Leuchtmittel. S. 1, 2
Wichtigste Schritte
- Montage der Leuchte: Arme ausrichten, Stangen (G1, G2) am Leuchtenkörper befestigen und Kabel durchführen. S. 1
- Verkabelung: Elektrische Leitungen gemäß Abbildung 2 anschließen (Schwarz an Schwarz, Weiß an Weiß, Erdung an Erdung). S. 1
- Leuchtmittel einsetzen: 10x Kandelaber-Sockel-Leuchtmittel mit jeweils bis zu 60 Watt installieren. S. 1
Wartung und Reset
- Wartungshinweis: Da die Leuchte über 10 lbs wiegt, müssen vor dem Abnehmen des Baldachins zur Inspektion der Kabelverbindungen alle Blumen entfernt werden. S. 2
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | 10x Kandelaber-Sockel | Anzahl und Typ der benötigten Leuchtmittel | S. 1 |
| Maximale Leistung | 60 Watt pro Leuchtmittel | Maximale Wattzahl pro Leuchtmittel | S. 1 |
| Gewicht | > 10 lbs | Gewicht der Leuchte | S. 2 |
Wo es im PDF steht
- Installationsanleitung S. 1
- Hardware-Liste und Wartungshinweise S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter ab. Diese Leuchte ist für den Innenbereich konzipiert und erfordert eine fachgerechte Montage an einer geeigneten Anschlussdose. Da die Leuchte über 10 lbs (ca. 4,5 kg) wiegt, stellen Sie sicher, dass die Deckenkonstruktion das Gewicht tragen kann.
Vorbereitung
Packen Sie alle Teile vorsichtig aus und legen Sie diese auf einer sauberen Fläche bereit. Stellen Sie sicher, dass keine Kleinteile verloren gehen. Entfernen Sie die alte Leuchte und die vorhandene Montagehalterung.
Montage der Leuchte
- Bringen Sie die Arme der Leuchte in die richtige Position.
- Bestimmen Sie die gewünschte Aufhängehöhe und schrauben Sie die Stangen (G2, G1) an den Leuchtenkörper (K).
- Schrauben Sie die Schlaufe (F1) an die Stange (G1).
- Führen Sie die Kabel vorsichtig durch jede Stange, während Sie diese montieren.
- Befestigen Sie das Schnellverbindungsglied (E) an der Schlaufe (F1) und der Schlaufe (F2) am Baldachin (C).
Installation der Montageplatte
Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung "GND" und den zwei konvexen Punkten nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die Kabel wie folgt:
- Schwarzes Kabel (heiß): Verbinden Sie das schwarze oder glatte Kabel der Leuchte mit dem schwarzen Kabel der Hausinstallation.
- Weißes Kabel (neutral): Verbinden Sie das weiße oder gerippte Kabel der Leuchte mit dem weißen Kabel der Hausinstallation.
- Erdungskabel: Verbinden Sie das blanke Kupferkabel der Leuchte mit dem grünen oder blanken Erdungskabel der Hausinstallation. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte mit der grünen Schraube.
Verstauen Sie die Kabelverbinder ordentlich in der Anschlussdose.
Abschluss der Installation
- Schieben Sie den Baldachin (C) über die Montageschrauben (U) an der Montageplatte (A) und sichern Sie ihn mit den Knöpfen (D).
- Platzieren Sie die "Blumen"-Elemente (I) über den Kerzenabdeckungen (H).
- Installieren Sie 10 Leuchtmittel mit Kandelaber-Sockel (max. 60 Watt pro Leuchtmittel, CFL oder LED äquivalent). Überschreiten Sie niemals die maximale Wattzahl.
Wartungshinweis
Da die Leuchte über 10 lbs wiegt, entfernen Sie bitte alle "Blumen"-Elemente, bevor Sie den Baldachin von der Montageplatte lösen, um die Kabelverbindungen zu überprüfen. Dies ermöglicht es Ihnen, den Leuchtenkörper während der Inspektion oder Demontage sicher zu halten.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht sicher an der Decke halten
Stellen Sie sicher, dass die Montageplatte fest mit der Anschlussdose verschraubt ist und die Knöpfe (D) fest angezogen sind.
Verkabelung unklar
Verbinden Sie Schwarz mit Schwarz (heiß), Weiß mit Weiß (neutral) und Kupfer/Grün mit dem Erdungskabel des Hauses.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Leuchte und Halterung entfernen
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Sicherstellen, dass die Anschlussdose für das Gewicht der Leuchte geeignet ist
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

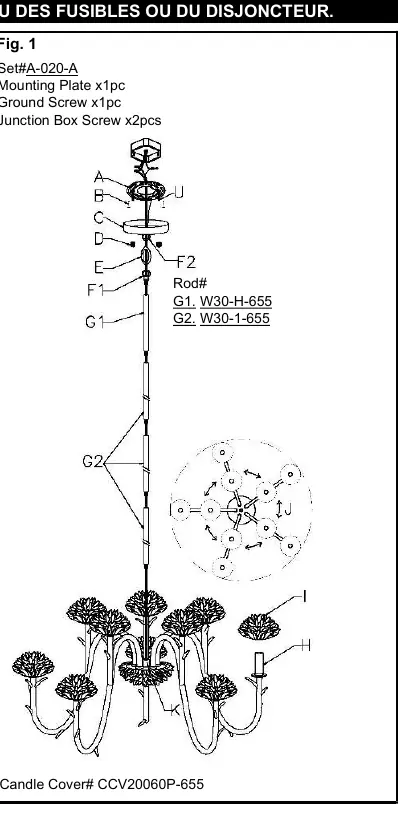

- Fig. 1 zeigt die Montage der Stangen und die Befestigung an der Decke.
- Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Leitungen.
- Fig. 3 zeigt die Explosionszeichnung der Hardware-Komponenten.
Modellkompatibilität
- Leuchte wiegt über 10 lbs (ca. 4,5 kg).
- Nicht für den Betrieb mit Leuchtmitteln über 60W geeignet.
