Installationsanleitung für Minka Lavery 6734-1 Badezimmerleuchte

Schritt-für-Schritt-Installationsanleitung für die Minka Lavery 6734-1 Badezimmerleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und die maximale Wattzahl beachten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung beschreibt die Installation der Minka Lavery 6734-1 Badezimmerleuchte. S. 1

Wichtigste Schritte

Montage der Leuchte S. 1
Verkabelung der Leuchte S. 1

Erste Inbetriebnahme

Installation abschließen und Strom einschalten S. 1

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Installationsanleitung S. 1

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen zur Installation

Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Sicherungskasten oder Schutzschalter ab. Arbeiten an elektrischen Anlagen bergen Lebensgefahr. Stellen Sie sicher, dass alle Teile aus der Verpackung entnommen wurden und keine Kleinteile verloren gehen.

Montage der Leuchte

Schalten Sie die Stromversorgung am Sicherungskasten aus und entfernen Sie die alte Leuchte sowie die alte Montagehalterung.
Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit.
Befestigen Sie die Montageplatte (A) mit den Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung „GND“ nach außen zeigt.
Führen Sie die Verkabelung gemäß den Anweisungen durch (siehe Abschnitt Verkabelung).
Setzen Sie die Rückplatte der Leuchte (D) über die Montageplatte (A) und sichern Sie diese mit den Montageschrauben (E).
Platzieren Sie den Glasschirm (H) über der Fassung (I) und befestigen Sie ihn mit dem Fassungsring (G).
Installieren Sie das Leuchtmittel gemäß den Spezifikationen der Leuchte.

Verkabelung

Verbinden Sie die elektrischen Leitungen wie folgt:

Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen (stromführenden) Hauskabel.
Verbinden Sie das weiße Kabel der Leuchte mit dem weißen (neutralen) Hauskabel.
Stellen Sie sicher, dass alle Kabelverbindungen mit Kabelmuttern gesichert sind. Sie können die Verbindungen zusätzlich mit Isolierband umwickeln.
Falls Ihre Anschlussdose über ein Erdungskabel (grün oder blankes Kupfer) verfügt, verbinden Sie das Erdungskabel der Leuchte damit. Andernfalls befestigen Sie das blanke Kupferkabel der Leuchte an der grünen Erdungsschraube der Montageplatte.
Verstauen Sie die Kabelverbindungen ordentlich in der Wandanschlussdose.

Technische Hinweise

Beachten Sie unbedingt die maximale Wattzahl für das Leuchtmittel. Überschreiten Sie diese nicht, um Schäden an der Leuchte oder Brandgefahr zu vermeiden. Nach Abschluss der Installation schalten Sie den Strom wieder ein und testen Sie die Funktion der Leuchte.

Herstellerinformationen

Minka Lavery

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Leuchte funktioniert nach der Installation nicht

Überprüfen Sie, ob die Kabelverbindungen fest sitzen und korrekt (Phase auf Phase, Neutral auf Neutral) angeschlossen sind. Stellen Sie sicher, dass die Sicherung wieder eingeschaltet ist.

Unsicherheit bei der Erdung

Wenn die Anschlussdose kein Erdungskabel hat, muss das blanke Kupferkabel der Leuchte zwingend an der grünen Erdungsschraube der Montageplatte befestigt werden.

Vor der Verwendung

Strom am Sicherungskasten vollständig ausschalten
Alte Leuchte und alte Montagehalterung entfernen
Alle Teile aus der Verpackung entnehmen und auf Vollständigkeit prüfen
Passendes Leuchtmittel bereithalten (Wattzahl beachten)
Isolierband für zusätzliche Sicherung der Kabelverbindungen bereitlegen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximale Wattzahl: Die Leuchte darf nicht mit Leuchtmitteln betrieben werden, die die spezifizierte maximale Wattzahl überschreiten, um Überhitzung zu vermeiden.

Abbildungen und Diagramme

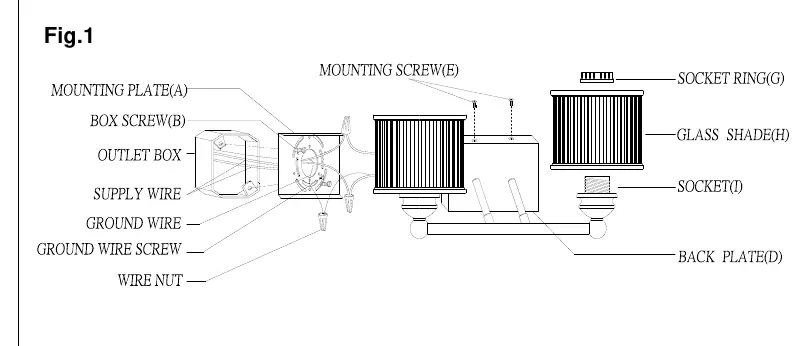

Fig.1 zeigt die Explosionszeichnung der Leuchte mit Montageplatte, Schrauben, Glasschirm und Fassung.
Fig.2 zeigt das Schaltbild für die korrekte Verbindung der schwarzen (stromführenden) und weißen (neutralen) Kabel sowie der Erdung.

Modellkompatibilität

Die Leuchte ist für den Anschluss an eine Standard-Wandanschlussdose vorgesehen.
