Installationsanleitung für Minka Lavery 5723 Badezimmerleuchte
Detaillierte Installationsanleitung für die Minka Lavery 5723 Badezimmerleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Kabel korrekt anschließen und die Glaskuppeln anbringen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Montage der Minka Lavery 5723 Badezimmerleuchte. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Die Abbildungen in dieser Anleitung dienen nur zu Installationszwecken und können leicht vom tatsächlichen Produkt abweichen.
Sicherheitshinweise
Warnung: Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten oder am Schutzschalter ab. Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden.
Montage der Leuchte
- Schalten Sie die Stromzufuhr am Sicherungskasten ab. Entfernen Sie bei Bedarf die alte Leuchte und das vorhandene Montagematerial.
- Überprüfen Sie den Lieferumfang auf Vollständigkeit gemäß der Abbildung.
- Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben (B) an der Anschlussdose. Achten Sie darauf, dass die Seite der Montageplatte mit der Markierung "GND" nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die elektrischen Drähte gemäß der Abbildung (Fig. 2):
- Schwarzer oder glatter Draht der Leuchte: Mit dem schwarzen (stromführenden) Draht der Hausinstallation verbinden.
- Weißer oder gerippter Draht der Leuchte: Mit dem weißen (neutralen) Draht der Hausinstallation verbinden.
- Grüner oder blanker Kupferdraht der Leuchte (Erdung): Mit dem grünen oder blanken Erdungsdraht der Hausinstallation verbinden.
- Falls die Anschlussdose keinen Erdungsdraht besitzt, verbinden Sie den Erdungsdraht der Leuchte direkt mit der Montageplatte unter Verwendung der mitgelieferten grünen Schraube.
- Verstauen Sie alle Kabel nach dem Anschluss sorgfältig in der Anschlussdose.
Fertigstellung
- Setzen Sie den Leuchtenkörper (D) auf die Montageplatte (A) und sichern Sie ihn mit den Schrauben (C).
- Platzieren Sie die Glasschirme (F) über den Fassungsschalen (G).
- Führen Sie die Kugelschrauben (E) durch die dekorativen Arme des Leuchtenkörpers (D) und die Glasschirme (F). Sichern Sie die Kugelschrauben (E) an der Fassungsschale (G).
- Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nach der Installation nicht
Überprüfen Sie, ob die Stromzufuhr am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen gemäß Fig. 2 korrekt und fest sitzen.
Kein Erdungsdraht in der Anschlussdose vorhanden
Verbinden Sie den Erdungsdraht der Leuchte direkt mit der Montageplatte unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Lieferumfang auf Vollständigkeit prüfen (Montageplatte, Schrauben, Leuchtenkörper).
- Sicherstellen, dass die Montageplatte mit der 'GND'-Markierung nach außen zeigt.
- Passende Leuchtmittel bereithalten (maximale Wattzahl beachten).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Wattzahl
- Die Leuchte darf nicht mit Leuchtmitteln betrieben werden, die die angegebene maximale Wattzahl überschreiten, um Überhitzung und Schäden zu vermeiden.
Abbildungen und Diagramme

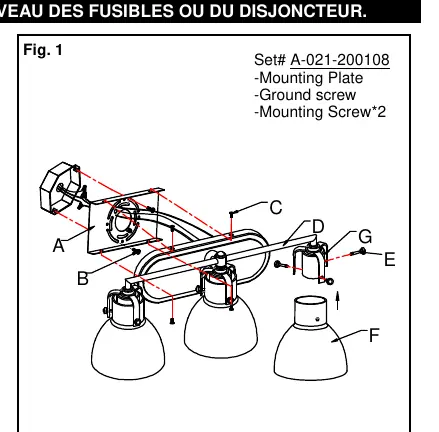

- Fig. 1 zeigt die Montage der Platte an der Wand und die Befestigung des Leuchtenkörpers.
- Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Leitungen (Phase, Neutralleiter, Erdung).
Modellkompatibilität
- Die Installation erfordert eine vorhandene elektrische Anschlussdose.
