Bedienungsanleitung für MiBoxer 2-in-1 LED-Controller
Erfahren Sie, wie Sie den MiBoxer 2-in-1 LED-Controller installieren, mit Fernbedienungen koppeln und in Smart-Home-Systeme wie Tuya, Philips Hue, Alexa oder Google Home integrieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der MiBoxer 2-in-1 LED-Controller ist ein Zigbee 3.0 und 2.4G RF-fähiges Gerät zur Steuerung von LED-Beleuchtung. Er unterstützt Farbtemperatur- und Helligkeitsanpassungen sowie die Integration in Smart-Home-Systeme. S. 2
Wichtigste Schritte
- Ausgangsmodus einstellen S. 3
- Koppeln mit Fernbedienung S. 4
- Entkoppeln von Fernbedienung S. 4
Erste Inbetriebnahme
- Strom anschließen und Ausgangsmodus wählen S. 3, 6
Probleme und Lösungen
Kopplung schlägt fehl
Stellen Sie sicher, dass das Licht blinkt und nicht bereits gekoppelt ist.
S. 4Wartung und Reset
- Zurücksetzen in den Pairing-Modus S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| PWM Frequenz | 16KHz / 250Hz | Einstellbare Frequenz für die Dimmung. | S. 5 |
Wo es im PDF steht
- Produktmerkmale S. 2
- Ausgangsmodus S. 3
- Fernbedienungs-Kopplung S. 4
- Smart-Home-Einbindung S. 6, 7, 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Einrichtung und Bedienung des MiBoxer 2-in-1 LED-Controllers. Das Gerät unterstützt sowohl Zigbee 3.0 als auch 2.4G RF-Fernbedienungen. Vor der Installation muss die Stromversorgung unterbrochen werden. Achten Sie darauf, den korrekten Ausgangsmodus basierend auf Ihrem Leuchtmittel einzustellen.
Produktübersicht
Der Controller bietet Funktionen wie Farbtemperatursteuerung (CCT), Helligkeitsdimmung, Auto-Transmitting (Signalweiterleitung bis zu 30m) und Unterstützung für verschiedene Smart-Home-Plattformen (Tuya, Philips Hue, Alexa, Google Home).
Ausgangsmodus einstellen
Der Ausgangsmodus muss basierend auf dem Leuchtmittel gewählt werden. Drücken Sie die SET-Taste kontinuierlich, um den Modus zu wechseln. Die Farbe der Kontrollleuchte zeigt den aktuellen Modus an:
- Rotes Licht: Single Color Mode (Einzelfarben-Modus)
- Grünes Licht: Dual White Mode (Dual-Weiß-Modus)
PUSH-Dimmfunktion
Der Controller unterstützt einen PUSH-Schalter zur manuellen Steuerung:
- Kurzes Drücken: Licht ein- oder ausschalten.
- Langes Drücken: Stufenloses Dimmen. Durch wiederholtes langes Drücken wird die Helligkeit erhöht oder verringert.
Kopplung mit 2.4G-Fernbedienungen

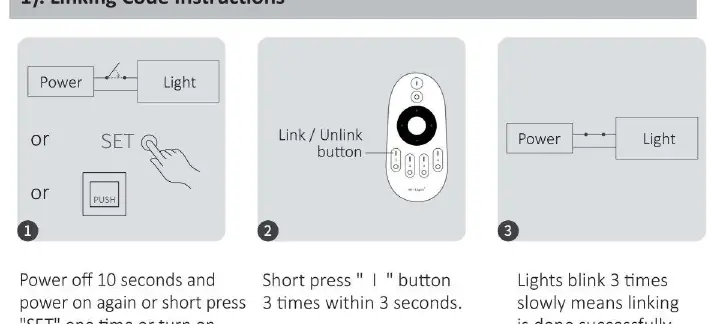

Koppeln (Linking): Schalten Sie das Licht aus, warten Sie 10 Sekunden und schalten Sie es wieder ein. Drücken Sie innerhalb von 3 Sekunden dreimal kurz die "I"-Taste auf der Fernbedienung. Das Licht blinkt dreimal langsam zur Bestätigung.
Entkoppeln (Unlinking): Schalten Sie das Licht aus, warten Sie 10 Sekunden und schalten Sie es wieder ein. Drücken Sie innerhalb von 3 Sekunden fünfmal kurz die "I"-Taste. Das Licht blinkt zehnmal schnell zur Bestätigung.
Smart-Home-Integration
Das Gerät kann über ein Zigbee 3.0 Gateway in Apps wie "Tuya Smart" oder "Philips Hue" eingebunden werden. Der Kopplungsmodus wird aktiviert, indem das Licht dreimal ein- und ausgeschaltet wird oder die SET-Taste gedrückt gehalten wird, bis die Anzeige blinkt.
"Nicht stören"-Modus
Dieser Modus ist standardmäßig aktiviert. Er verhindert, dass das Licht nach einem Stromausfall automatisch angeht. Die Deaktivierung erfolgt über spezifische Tastenkombinationen auf der Fernbedienung oder über die App-Einstellungen.
Sicherheitshinweise
- Schalten Sie vor der Installation immer die Stromversorgung ab.
- Zerlegen Sie das Gerät nicht.
- Vermeiden Sie die Installation in der Nähe von Metallflächen oder starken elektromagnetischen Störquellen, da dies die Reichweite der Fernbedienung erheblich beeinträchtigen kann.
Praktische Hilfe
Typische Probleme
Kopplung mit Fernbedienung schlägt fehl.
Stellen Sie sicher, dass das Licht blinkt. Prüfen Sie, ob das Gerät bereits mit einer anderen Fernbedienung gekoppelt ist (ggf. erst entkoppeln).
Fernbedienung reagiert nicht oder hat geringe Reichweite.
Prüfen Sie, ob das Gerät in der Nähe von Metall oder starken elektromagnetischen Störquellen installiert ist.
Licht geht nach Stromausfall automatisch an.
Der "Nicht stören"-Modus ist möglicherweise deaktiviert. Aktivieren Sie diesen Modus erneut über die Fernbedienung oder die App.
Vor der Verwendung
- Stromversorgung vor der Installation ausschalten.
- Eingangsspannung gemäß den Gerätespezifikationen prüfen.
- Ausgangsmodus (Rot/Grün) basierend auf dem Leuchtmittel wählen.
- Zigbee 3.0 Gateway für Smart-Home-Funktionen bereithalten.
Technische Daten in der Praxis
- Auto-transmitting
- Fähigkeit, Signale automatisch an andere Leuchten in bis zu 30m Entfernung weiterzuleiten.
- PWM-Frequenz
- Einstellbar zwischen 16KHz (hoch) und 250Hz (niedrig) für flackerfreies Dimmen.
Abbildungen und Diagramme
- Die Tabelle auf Seite 3 zeigt die Zuordnung der Indikatorfarben zu den Ausgangsmodi.
- Die Diagramme auf Seite 4 veranschaulichen den Prozess des Koppelns und Entkoppelns mit der Fernbedienung.
Modellkompatibilität
- Kompatibel mit Tuya Smart App, Philips Hue, Amazon Alexa und Google Home (Zigbee-Gateway erforderlich).
- Unterstützt eine Vielzahl von MiBoxer 2.4G RF-Fernbedienungen (z.B. FUT006, FUT007, B1, T1, K1).
