Bedienungsanleitung T-LED dimLED OVS 1KR und OVS 4KR Funk-Fernbedienung

Vollständige Bedienungsanleitung für die T-LED dimLED OVS 1KR und OVS 4KR Funk-Fernbedienung. Erfahren Sie alles über Installation, Kopplung mit Empfängern, Helligkeitssteuerung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die T-LED dimLED OVS 1KR/4KR ist eine Funk-Fernbedienung für einfarbige LED-Controller. Sie wird über eine CR2032-Batterie betrieben und bietet Funktionen wie Helligkeitssteuerung, Szenenspeicherung und Zonenverwaltung. S. 1, 2

Wichtigste Schritte

  • Kopplung mit Empfänger S. 1
  • Szenen speichern S. 2

Erste Inbetriebnahme

  • Schutzfolie von der Batterie entfernen und Batterie einlegen. S. 1

Probleme und Lösungen

Keine Reaktion des Empfängers

Fernbedienung neu koppeln.

S. 2

Wartung und Reset

  • Batterie bei nachlassender Reichweite ersetzen. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Betriebsspannung 3VDC Stromversorgung über CR2032 Batterie S. 1
Reichweite 30m Maximale Distanz im freien Feld S. 1

Wo es im PDF steht

  • Technische Daten und Montage S. 1
  • Funktionen und Sicherheit S. 2
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die T-LED dimLED OVS 1KR und OVS 4KR sind Funk-Fernbedienungen zur Steuerung einfarbiger LED-Controller. Sie zeichnen sich durch ein berührungsempfindliches Farbrad zur Helligkeitsanpassung aus und sind batteriebetrieben (CR2032). Die Fernbedienungen unterstützen eine Reichweite von bis zu 30 Metern im freien Feld.

Installation und Montage

Die Fernbedienung wird mit einer Wandhalterung geliefert. Zur Montage stehen zwei Optionen zur Verfügung:

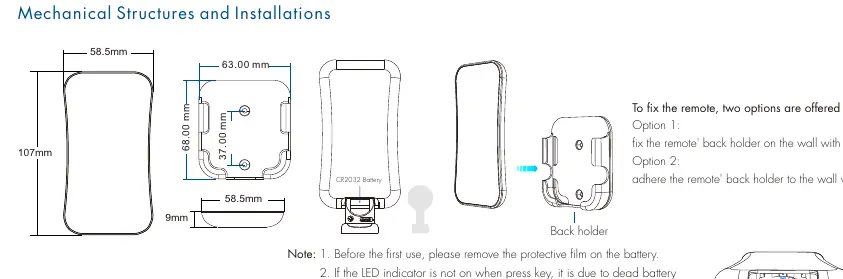

Mechanische Abmessungen und Montageoptionen
Mechanische Abmessungen und Montageoptionen
  • Option 1: Befestigung der Wandhalterung mit zwei Schrauben.
  • Option 2: Befestigung der Wandhalterung mittels Klebestreifen.

Vor der ersten Inbetriebnahme muss die Schutzfolie von der Batterie entfernt werden. Achten Sie beim Einlegen der Batterie auf die korrekte Polarität.

Bedienung

Die Fernbedienungen bieten verschiedene Funktionen zur Lichtsteuerung:

  • Helligkeitssteuerung: Nutzen Sie das Touch-Rad zur Einstellung der Helligkeit.
  • Szenenspeicherung: Kurzes Drücken ruft eine Szene ab, langes Drücken (2s) speichert den aktuellen Zustand.
  • OVS 4KR (4 Zonen): Ermöglicht die Steuerung von bis zu 4 Zonen. Kurzes Drücken der Zonennummer wählt die Zone aus, langes Drücken (2s) schaltet sie aus.
  • OVS 1KR (1 Zone): Einfache Ein-/Aus-Steuerung und Helligkeitsanpassung.

Kopplung (Match)

Es gibt zwei Möglichkeiten, die Fernbedienung mit einem Empfänger zu koppeln:

  1. Über die Match-Taste: Drücken Sie kurz die Match-Taste am Controller und anschließend die Ein-/Aus-Taste (oder Zonentaste) auf der Fernbedienung.
  2. Über Power-Restart: Schalten Sie den Strom aus und wieder ein. Drücken Sie innerhalb kurzer Zeit dreimal die Ein-/Aus-Taste (oder Zonentaste) auf der Fernbedienung.

Zum Löschen der Kopplung wiederholen Sie den Vorgang, drücken jedoch fünfmal die entsprechende Taste.

Sicherheit und Wartung

  • Nur für den Innenbereich und trockene Standorte geeignet.
  • Bei nachlassender Reichweite oder fehlender Reaktion die Batterie ersetzen.
  • Fernbedienung vorsichtig behandeln; Stürze vermeiden.
  • Bei längerer Nichtbenutzung die Batterie entfernen.

Praktische Hilfe

Typische Probleme

Fernbedienung reagiert nicht

Prüfen Sie, ob die Batterie leer ist oder ob ein schlechter Kontakt besteht. Führen Sie ggf. eine erneute Kopplung durch.

LED-Anzeige leuchtet nicht beim Tastendruck

Batterie ist leer oder hat keinen Kontakt. Batterie ersetzen oder Batteriekontakte vorsichtig mit einem Schraubendreher leicht anheben.

Reichweite ist gering

Ersetzen Sie die Batterie durch eine neue CR2032.

Vor der Verwendung

  • Schutzfolie von der Batterie entfernen
  • Batteriepolarität (+/-) prüfen
  • Wandhalterung montieren (optional)
  • Fernbedienung mit dem Empfänger koppeln

Technische Daten in der Praxis

Ta: -30°C ~ +55°C
Zulässiger Betriebstemperaturbereich.

Abbildungen und Diagramme

  • Die mechanische Zeichnung zeigt die Abmessungen der Fernbedienung (107mm x 58.5mm) und der Wandhalterung.
  • Die Abbildungen der Fernbedienungen zeigen die Anordnung der Tasten für Szenen, Helligkeit und Zonen.

Modellkompatibilität

  • Nur für einfarbige LED-Controller geeignet.
  • OVS 4KR kann als 4-Zonen-Fernbedienung oder als 4-Kanal-Fernbedienung konfiguriert werden.
