Bedienungsanleitung für AVSL 153.743UK RGB/RGBW Sound Active Controller

Detaillierte Bedienungsanleitung für den AVSL 153.743UK RGB/RGBW Sound Active Controller. Erfahren Sie alles über den elektrischen Anschluss, die Kopplung der Fernbedienung, Sound-Modi und die Konfiguration der LED-Streifen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der AVSL 153.743UK ist ein Controller für RGB/RGBW-LED-Streifen mit RF-Fernbedienung und Sound-Aktivierungsfunktion. Er unterstützt 12V/24V-Systeme und bietet statische Farben, dynamische Sequenzen sowie DIY-Speicherplätze. S. 1

Wichtigste Schritte

  • Kopplung der Fernbedienung S. 4
  • Einstellen des LED-Typs (RGB/RGBW) S. 2

Erste Inbetriebnahme

  • Batterie aktivieren und Strom anschließen S. 2

Probleme und Lösungen

Fernbedienung verliert Verbindung

Führen Sie den Pairing-Vorgang erneut durch (Methoden 1 oder 2 auf Seite 4).

S. 4

Wartung und Reset

  • Kopplung zurücksetzen (Factory Default) S. 4

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung DC 5V-24V Betriebsspannung des Controllers S. 1
Max. Ausgangsstrom 3*5A (RGB) / 4*4A (RGBW) Maximale Strombelastbarkeit pro Kanal S. 1

Wo es im PDF steht

  • Spezifikationen S. 1
  • Anschluss und Einrichtung S. 2
  • Modi und Schaltpläne S. 3
  • Pairing und Entsorgung S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Layout der RF-Fernbedienung Seite 2 Anschlussplan für RGB-LED-Streifen Seite 3

Wichtige Informationen aus der Anleitung

Der AVSL 153.743UK ist ein drahtloser Controller für RGB/RGBW-LED-Streifen. Er unterstützt 12V- oder 24V-Systeme. Wichtige Leistungsgrenzen: Maximal 5A pro Kanal bei RGB-Streifen (15A gesamt) und 4A pro Kanal bei RGBW-Streifen (16A gesamt). Bei längeren Streifen mit höherem Strombedarf sind zusätzliche Verstärker und Netzteile erforderlich.

Anschluss und Installation

Verbinden Sie die LED-Streifen mit den entsprechenden Schraubklemmen am Controller (+V, R, G, B, W). Stellen Sie sicher, dass die Stromversorgung (12V oder 24V) eine ausreichende Kapazität für die angeschlossenen LED-Streifen aufweist. Der Controller verfügt über einen DC5521-Hohlstecker-Eingang oder kann direkt an den Klemmen mit Strom versorgt werden.

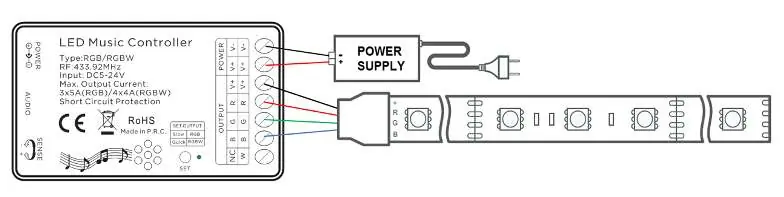

Anschlussplan für RGB-LED-Streifen
Anschlussplan für RGB-LED-Streifen

Erste Inbetriebnahme

Entfernen Sie vor der ersten Nutzung den Plastikstreifen aus dem Batteriefach der Fernbedienung (CR2025-Knopfzelle). Schalten Sie die Stromversorgung ein. Falls die LEDs nicht leuchten, drücken Sie die 'ON'-Taste auf der Fernbedienung. Verwenden Sie die 'SET'-Taste am Controller, um den Typ des LED-Streifens einzustellen: Die Anzeige blinkt langsam für RGB-Streifen und schnell für RGBW-Streifen.

Bedienung und Modi

Die Fernbedienung bietet verschiedene Funktionen:

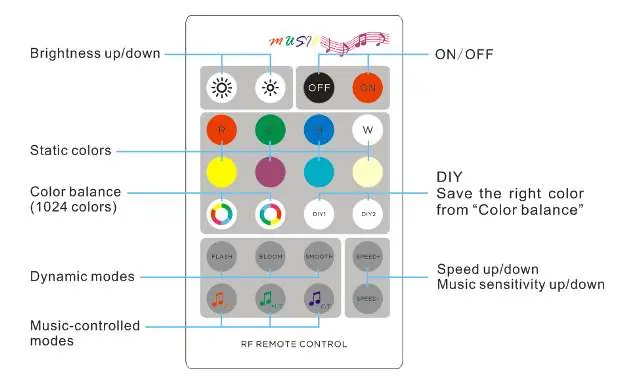

Layout der RF-Fernbedienung
Layout der RF-Fernbedienung
  • Statische Farben: Auswahl über die Farbtasten.
  • Dynamische Modi: FLASH, BLOOM, SMOOTH Tasten zur Auswahl von Sequenzen; Geschwindigkeit über SPEED+/- anpassbar.
  • Sound-Modi: F.T. (Flash-Effekt), M.T. (Morph-Effekt), C.T. (Scroll-Effekt). Die Empfindlichkeit wird über den Drehregler am Controller eingestellt.
  • DIY-Funktion: Halten Sie eine der DIY-Tasten für 3 Sekunden gedrückt, um eine benutzerdefinierte Farbe zu speichern.

Pairing der Fernbedienung

Falls die Fernbedienung nicht reagiert, kann sie neu gekoppelt werden:

  • Methode 1: Halten Sie die 'FLASH'-Taste gedrückt, schalten Sie den Controller ein. Drücken Sie innerhalb von 3 Sekunden 3-mal die 'FLASH'-Taste.
  • Methode 2: Schalten Sie den Controller ein. Halten Sie die 'SET'-Taste am Empfänger für 5 Sekunden gedrückt, bis die Anzeige leuchtet. Halten Sie 'SET' gedrückt und drücken Sie einmal 'FLASH' auf der Fernbedienung.

Zum Löschen der Kopplung (Reset) folgen Sie dem gleichen Verfahren, verwenden jedoch die 'SMOOTH'-Taste anstelle von 'FLASH'.

Sicherheitshinweise

  • Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
  • Nicht bei Beschädigungen verwenden.
  • Nicht versuchen, das Gerät zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.

Praktische Hilfe

Typische Probleme

Fernbedienung reagiert nicht

Überprüfen Sie, ob der Plastikstreifen aus dem Batteriefach entfernt wurde. Führen Sie ggf. den Pairing-Vorgang (siehe Anleitung) erneut durch.

LEDs leuchten nicht

Prüfen Sie die Stromversorgung (12V/24V) und ob die Anschlüsse fest sitzen. Drücken Sie die 'ON'-Taste auf der Fernbedienung.

Sound-Modi reagieren nicht korrekt

Justieren Sie die Empfindlichkeit über den Drehregler am Controller oder prüfen Sie die Verbindung zum 3,5mm-Audioeingang.

Vor der Verwendung

  • Entfernen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung.
  • Stellen Sie sicher, dass das Netzteil für die Spannung (12V/24V) und den Strombedarf der LED-Streifen ausgelegt ist.
  • Verkabeln Sie die LED-Streifen korrekt mit den Klemmen (+V, R, G, B, W).
  • Stellen Sie den Controllertyp (RGB oder RGBW) über die 'SET'-Taste ein.

Technische Daten in der Praxis

Max. Ausgangsstrom
3x5A für RGB (15A gesamt) oder 4x4A für RGBW (16A gesamt).
Eingangsspannung
Unterstützt DC 5V bis 24V.

Abbildungen und Diagramme

  • Die Anschlusspläne zeigen die korrekte Verdrahtung von Netzteil und LED-Streifen an die Schraubklemmen des Controllers.
  • Das Layout der Fernbedienung zeigt die Zuordnung der Tasten für Farben, Modi und Sound-Steuerung.
