Installationsanleitung für Armacost 511120 2-in-1 LED-Dimmer
Installationsanleitung für den Armacost 511120 2-in-1 LED-Dimmer. Erfahren Sie, wie Sie den Dimmer für 12V/24V LED-Beleuchtung anschließen, montieren und die Polarität beachten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Armacost 511120 ist ein 2-in-1 LED-Dimmer für 12V/24V DC-Systeme. Er kann oberflächenmontiert oder in einer Standard-Schalterdose installiert werden und unterstützt eine optionale drahtlose Fernsteuerung. S. 1
Wichtigste Schritte
- Installation in der Wand S. 1
- Verkabelung S. 1
Probleme und Lösungen
LED-Lichter flackern
Nicht mehr als einen Dimmer pro Netzteil im selben Stromkreis verwenden.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 12-24V DC | Erforderliche Stromversorgung | S. 1 |
| Max. Last 12V | 96W | Maximale Leistung bei 12V | S. 1 |
| Max. Last 24V | 192W | Maximale Leistung bei 24V | S. 1 |
Wo es im PDF steht
- Installationsanleitung und Spezifikationen S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsrichtlinien für den Armacost 511120 2-in-1 LED-Dimmer. Das Gerät ist für die Steuerung von 12V- oder 24V-Gleichstrom-LED-Beleuchtung konzipiert. Es darf nicht an 120V-Wechselstrom angeschlossen werden. Die Einhaltung der Polarität (+/-) ist zwingend erforderlich, um Schäden am Gerät zu vermeiden.
Produktbeschreibung
Der 2-in-1 LED-Dimmer bietet eine stufenlose Helligkeitsregelung. Er kann eigenständig oder in Kombination mit dem optionalen Armacost Wireless Touchpad (Artikel 523120) für eine 2-Wege-Steuerung verwendet werden. Das Design ermöglicht sowohl die Montage in einer Standard-Schalterdose als auch die Oberflächenmontage.
Installation und Verkabelung
Wichtige Sicherheitshinweise:
- Nur für den Innenbereich (trockene Standorte) geeignet.
- Nicht mehr als einen Dimmer pro Netzteil im selben Stromkreis verwenden, da dies zu Flackern führen kann.
- Verwenden Sie nur 12V- oder 24V-Gleichstrom-Netzteile mit konstanter Spannung. Nicht kompatibel mit magnetischen Netzteilen oder 12V-Wechselstrom-Ausgängen.
- Achten Sie auf die Polarität: Verbinden Sie Plus (+) mit Plus (+) und Minus (-) mit Minus (-).
- Verwenden Sie für Kabelverlegungen in Wänden zertifizierte CL2-Kabel oder besser.
- Verlegen Sie Niederspannungskabel nicht in denselben Leitungen wie AC-Hauptstromkabel. Wenn sich diese kreuzen, sollten sie in einem 90-Grad-Winkel verlaufen.
Montageoptionen
Der Dimmer ist flexibel einsetzbar:
- Oberflächenmontage: Einfache Befestigung an jeder Wand oder flachen Oberfläche mittels Schraublaschen.

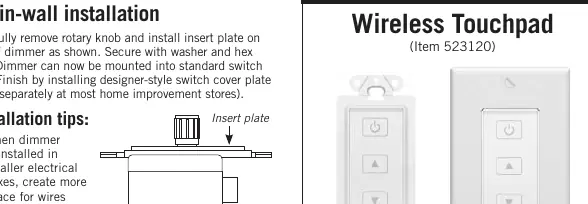

- Wandmontage: Entfernen Sie den Drehknopf und installieren Sie die mitgelieferte Einbauplatte. Der Dimmer kann dann in einer Standard-Schalterdose montiert werden.
- Tipp für kleine Dosen: Wenn der Platz in der Schalterdose begrenzt ist, kann die obere Montagefahne entfernt werden, um mehr Platz für Kabel zu schaffen.
Technische Daten
- Eingangsspannung: 12V oder 24V DC
- Ausgangsstrom: 8A
- Maximale Last (12V DC): 96 Watt
- Maximale Last (24V DC): 192 Watt
- Betriebstemperatur: -5 bis 120°F (-20 bis 49°C)
Praktische Hilfe
Typische Probleme
LED-Lichter flackern
Stellen Sie sicher, dass nicht mehr als ein Dimmer an ein Netzteil im selben Stromkreis angeschlossen ist.
Helligkeitsunterschiede in verschiedenen Bereichen
Dies deutet auf einen Spannungsabfall hin. Verwenden Sie kürzere DC-Zuleitungen oder Kabel mit einem größeren Querschnitt (niedrigere AWG-Nummer).
Dimmer funktioniert nicht oder wurde beschädigt
Überprüfen Sie, ob die Polarität (+/-) korrekt eingehalten wurde. Falsche Polarität oder Kurzschlüsse können das Gerät beschädigen.
Vor der Verwendung
- Stellen Sie sicher, dass die LED-Beleuchtung 12V oder 24V DC ist.
- Verwenden Sie kein 120V AC-Netz.
- Prüfen Sie, ob das Netzteil eine konstante Spannung liefert (keine magnetischen Netzteile).
- Stellen Sie sicher, dass die Gesamtleistung der LEDs die maximale Last (96W bei 12V / 192W bei 24V) nicht überschreitet.
- Verwenden Sie für die Wandmontage die mitgelieferte Einbauplatte.
Abbildungen und Diagramme

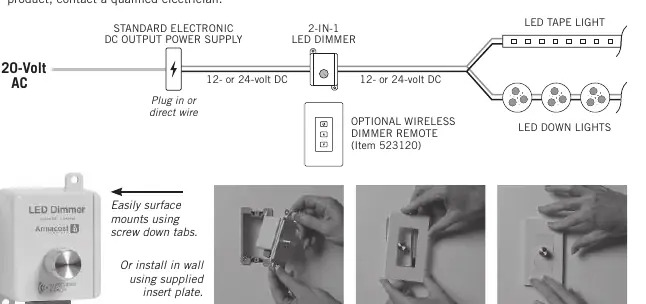

- Das Diagramm zeigt den Anschluss von 120V AC an das Netzteil, gefolgt von der Verbindung des 12/24V DC-Ausgangs mit dem Dimmer und schließlich mit den LED-Leuchten.
- Die Polaritätsmarkierungen am Dimmer (+/-) müssen sowohl am Eingang vom Netzteil als auch am Ausgang zu den LEDs strikt beachtet werden.
Modellkompatibilität
- Kompatibel mit 12V und 24V DC LED-Beleuchtung.
- Optionales Zubehör: Wireless Touchpad (Artikel 523120) für Fernsteuerung.
- Nicht kompatibel mit magnetischen Netzteilen oder 12V AC-Ausgängen.
