Bedienungsanleitung für T-LED PR 1KRF LED-Controller

Erfahren Sie, wie Sie den T-LED PR 1KRF LED-Controller installieren, mit Fernbedienungen koppeln und die Push-Dim-Funktion nutzen. Dieses Handbuch enthält technische Daten, Verdrahtungspläne und Anleitungen zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der T-LED PR 1KRF ist ein einfarbiger LED-Controller, der über RF 2.4G oder Push-Dim gesteuert wird. Er unterstützt 4096 Dimmstufen und verfügt über eine Auto-Transmitting-Funktion. S. 1

Wichtigste Schritte

  • Kopplung mit Fernbedienung (Match-Taste) S. 1
  • Kopplung mit Fernbedienung (Power Restart) S. 1

Erste Inbetriebnahme

  • Verdrahtung gemäß Diagramm vornehmen, dabei auf korrekte Polarität und festen Sitz der Klemmen achten. S. 2

Probleme und Lösungen

Kein Licht

Stromversorgung prüfen, Anschlüsse auf festen Sitz prüfen.

S. 2
Keine Reaktion der Fernbedienung

Batterie prüfen, Abstand verringern, neu koppeln.

S. 2

Wartung und Reset

  • Werkseinstellungen wiederherstellen: Match-Taste 10s gedrückt halten. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 5-36VDC Erforderliche Versorgungsspannung S. 1
Ausgangsstrom 8A Maximaler Ausgangsstrom S. 1

Wo es im PDF steht

  • Technische Daten und Kopplung S. 1
  • Verdrahtung und Fehlerbehebung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Mechanische Struktur des Controllers Seite 1 Verdrahtungsdiagramm für den LED-Controller Seite 2

Wichtige Informationen aus der Anleitung

Der T-LED PR 1KRF ist ein einfarbiger LED-Controller, der für die Steuerung von LED-Beleuchtung entwickelt wurde. Er unterstützt 4096 Dimmstufen (0-100%) und kann über eine RF 2.4G-Fernbedienung oder einen externen Push-Dim-Schalter gesteuert werden. Das Gerät verfügt über eine Auto-Transmitting-Funktion für eine Reichweite von bis zu 30 Metern zwischen Controllern sowie Schutzfunktionen gegen Überhitzung, Überlast und Kurzschluss.

Technische Daten

  • Eingangsspannung: 5-36VDC
  • Eingangsstrom: 8.5A
  • Ausgangsleistung: 40W/96W/192W/288W (abhängig von 5V/12V/24V/36V)
  • Dimmbereich: 0-100%
  • PWM-Frequenz: 2000Hz
  • Betriebstemperatur: -30°C bis +55°C
  • Schutzart: IP20

Installation und Verdrahtung

Bei der Installation sind folgende Punkte zu beachten:

Mechanische Struktur des Controllers
Mechanische Struktur des Controllers

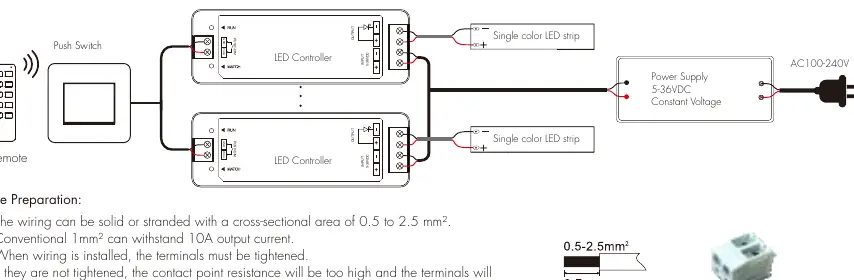

Verdrahtungsdiagramm für den LED-Controller
Verdrahtungsdiagramm für den LED-Controller
  • Verwenden Sie Kabel mit einem Querschnitt von 0,5 bis 2,5 mm².
  • Stellen Sie sicher, dass alle Anschlüsse fest angezogen sind, um Kontaktwiderstände und Überhitzung zu vermeiden.
  • Halten Sie einen Mindestabstand von 20 cm zu anderen Geräten ein, um Wärmeableitung und Signalstörungen zu vermeiden.
  • Die Installationshöhe sollte mindestens 1 Meter vom Boden betragen, um die Signalreichweite nicht zu beeinträchtigen.
  • Vermeiden Sie die Installation in Ecken von Wänden oder Balken.

Bedienung und Kopplung

Kopplung mit Fernbedienung:

  • Über die Match-Taste: Drücken Sie kurz die Match-Taste am Controller und sofort die Ein/Aus-Taste (oder Zonentaste) auf der Fernbedienung. Ein schnelles Blinken der LED-Anzeige bestätigt den Erfolg.
  • Über Power-Restart: Schalten Sie den Strom des Empfängers aus und wieder ein. Drücken Sie innerhalb kurzer Zeit 3-mal die Ein/Aus-Taste (oder Zonentaste) auf der Fernbedienung.

Push-Dim-Funktion:

  • Kurzes Drücken: Licht ein/aus.
  • Langes Drücken (1-6s): Stufenloses Dimmen.
  • Synchronisation: Bei mehreren Controllern an einem Schalter bewirkt ein langes Drücken (>10s), dass alle Lichter auf 100% gedimmt werden.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Kein Licht: Prüfen Sie die Stromversorgung und die Anschlüsse auf festen Sitz.
  • Ungleichmäßige Helligkeit: Dies kann an zu langen Kabeln oder zu geringem Kabelquerschnitt liegen. Prüfen Sie die Leistung des Netzteils.
  • Keine Reaktion der Fernbedienung: Prüfen Sie die Batterie der Fernbedienung, verringern Sie den Abstand oder führen Sie den Kopplungsvorgang erneut durch.

Praktische Hilfe

Typische Probleme

Kein Licht

Stromversorgung prüfen und sicherstellen, dass alle Kabel fest angeschlossen sind.

Ungleichmäßige Helligkeit (Spannungsabfall)

Kabel kürzen, größeren Kabelquerschnitt verwenden oder ein leistungsstärkeres Netzteil einsetzen.

Keine Reaktion der Fernbedienung

Batterie der Fernbedienung prüfen, Abstand zum Controller verringern oder Fernbedienung neu koppeln.

Vor der Verwendung

  • Eingangsspannung (5-36VDC) prüfen.
  • Kabelquerschnitt 0,5-2,5 mm² verwenden.
  • Anschlussklemmen fest anziehen.
  • Mindestabstand von 20 cm zu anderen Geräten einhalten.
  • Installationshöhe von mindestens 1 m vom Boden sicherstellen.

Technische Daten in der Praxis

PWM-Frequenz
Standardmäßig 2000Hz, beeinflusst die Dimmqualität und das Flimmern.
Auto-Transmitting
Controller leitet das Signal automatisch an weitere Controller weiter (bis zu 30m).

Abbildungen und Diagramme

  • Das Verdrahtungsdiagramm zeigt den Anschluss von Netzteil, LED-Controller und LED-Streifen.
  • Die mechanische Struktur zeigt die Position der Match-Taste, der LED-Anzeige und der Anschlussklemmen.

Modellkompatibilität

  • Kompatibel mit RF 2.4G Ein-Zonen- oder Mehr-Zonen-Fernbedienungen.
  • Ein Controller akzeptiert bis zu 10 Fernbedienungen.
