Bedienungsanleitung für RFM Single 1CH 30A LED-Controller
Schnelle Anleitung für den RFM Single 1CH 30A LED-Controller. Erfahren Sie, wie Sie den Controller anschließen, die Fernbedienung koppeln und die Helligkeit steuern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Diese Anleitung beschreibt die Inbetriebnahme und Bedienung des RFM Single 1CH 30A LED-Controllers. Das Gerät ermöglicht die Steuerung von einfarbigen LED-Streifen mittels PWM-Regulierung. Bei Verlust der Kommunikation zwischen Empfänger und Fernbedienung kann eine erneute Kopplung durchgeführt werden.
Technische Daten
- Eingangs-/Ausgangsspannung: 5-24V DC
- Gesamtbelastung: 30A (12V: 360W, 24V: 720W)
- Übertragungsfrequenz: 433MHz
- Reichweite: Bis zu 15 Meter
- Betriebstemperatur: -20°C bis 60°C
- Fernbedienung: Batterie CR2025
- Standby-Verbrauch: <1W
Anschluss und Installation
Die Installation sollte ausschließlich durch eine fachkundige Person erfolgen. Achten Sie strikt auf die korrekte Polung der Kabel sowie die Einhaltung der Spannungs- und Belastungsgrenzen, um Schäden am Gerät zu vermeiden.
Der Controller verfügt über Eingangsanschlüsse (IN V-/V+) für die Stromversorgung und Ausgangsanschlüsse (OUT V+/V-) für den LED-Streifen. Stellen Sie sicher, dass das Netzteil für die verwendete LED-Spannung (12V oder 24V) ausgelegt ist.
Bedienung der Fernbedienung
Die Fernbedienung bietet folgende Funktionen:
- Ein/Aus: Separate Tasten zum Ein- und Ausschalten.
- Helligkeit: Tasten für Helligkeit +/- sowie Schnellwahltasten für 10%, 20%, 40%, 60%, 80% und 100% Helligkeit.
- Effekte: Tasten für JUMP, FADE und STROBE.
- Timer: Taste für 60s Ausschaltverzögerung.
Kopplung und Entkopplung
Falls die Kommunikation zwischen Fernbedienung und Empfänger unterbrochen ist, gehen Sie wie folgt vor:
- Kopplung: Schalten Sie den Empfänger ein und halten Sie die Einschalt-Taste auf der Fernbedienung für ca. 5 Sekunden gedrückt. Der LED-Streifen blinkt langsam, wenn die Kopplung erfolgreich war.
- Entkopplung (Löschen): Halten Sie die Ausschalt-Taste auf der Fernbedienung für ca. 5 Sekunden gedrückt. Der LED-Streifen blinkt schnell, um zu bestätigen, dass die Fernbedienung vom Empfänger gelöscht wurde.
Sicherheitshinweise
Beachten Sie unbedingt die zulässigen Werte für Spannung und Stromstärke. Eine Überlastung oder falsche Verkabelung kann zu dauerhaften Schäden am Controller oder den angeschlossenen LED-Streifen führen. Das Gerät ist nur für den Innenbereich oder geschützte Installationen geeignet, sofern nicht anders spezifiziert.
Praktische Hilfe
Typische Probleme
Keine Reaktion auf Fernbedienung
Führen Sie den Kopplungsvorgang erneut durch (Einschalt-Taste 5s gedrückt halten).
LED-Streifen blinkt nicht bei Kopplung
Überprüfen Sie die Stromversorgung des Empfängers und den Batteriestand der Fernbedienung (CR2025).
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 5-24V DC entspricht.
- Prüfen Sie die maximale Belastung von 30A nicht zu überschreiten.
- Stellen Sie sicher, dass die Verkabelung (IN/OUT) korrekt polarisiert ist.
- Vergewissern Sie sich, dass die Installation durch eine fachkundige Person erfolgt.
Abbildungen und Diagramme

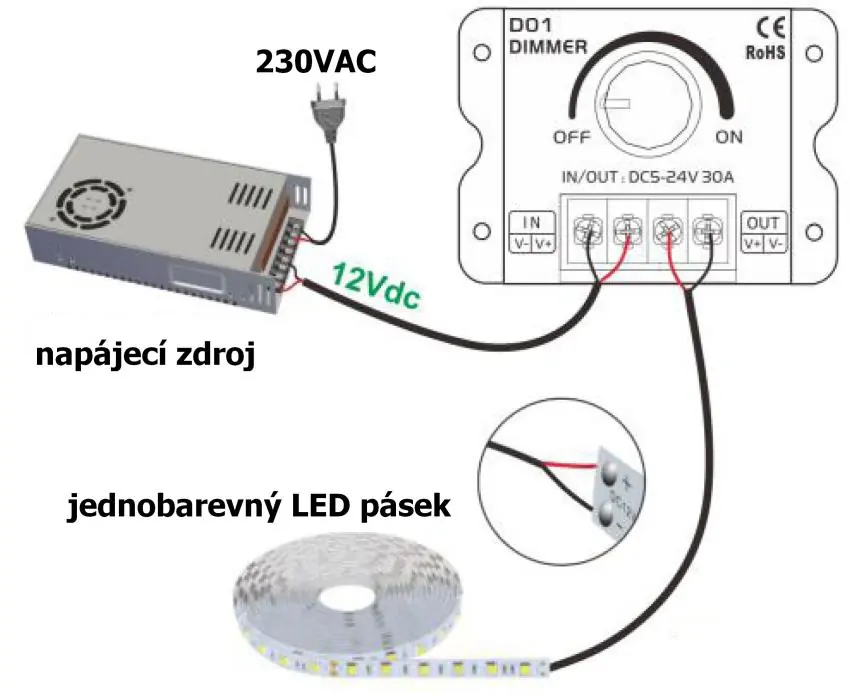

- Das Schaltbild zeigt den Anschluss eines 12V/24V Netzteils an den IN-Eingang und den LED-Streifen an den OUT-Ausgang.

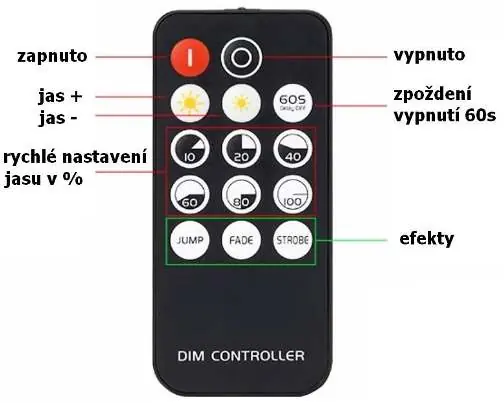

- Die Fernbedienung ist in Funktionsbereiche für Ein/Aus, Helligkeit und Effekte unterteilt.
Modellkompatibilität
- Maximal 2 Fernbedienungen pro Empfänger koppelbar.
