Bedienungsanleitung für LED-Dimmer DALCNET MINI 1CV DALI

Schnellstartanleitung und technisches Handbuch für den DALCNET MINI 1CV DALI LED-Dimmer. Erfahren Sie mehr über Installation, Verdrahtung, DALI-Konfiguration und App-Einstellungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der MINI 1CV DALI ist ein LED-Dimmer, der über DALI oder lokale Eingänge (Taster, 0-10V, 1-10V, Potentiometer) gesteuert wird. Die Konfiguration erfolgt über die Dalcnet LightApp. S. 1

Wichtigste Schritte

  • Installation der Verdrahtung S. 4
  • Konfiguration via LightApp S. 9, 10, 11

Erste Inbetriebnahme

  • Beim ersten Einschalten erkennt das Gerät automatisch den Taster-Modus. S. 4

Probleme und Lösungen

Schreibfehler bei Parametern (Blinken 2x/Sekunde)

Gerät ausschalten, Parameter neu schreiben, Gerät wieder einschalten.

S. 11

Wartung und Reset

  • Werksreset durch schnelles Aus- und Einschalten (6-mal). S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 12-24-48 Vdc Betriebsspannung S. 3
Max. Ausgangsstrom 10A Maximaler Strom bei 35°C S. 3

Wo es im PDF steht

  • Produktbeschreibung und Features S. 1
  • Technische Daten S. 3
  • Verdrahtungsdiagramm S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der DALCNET MINI 1CV DALI ist ein Einkanal-LED-Dimmer, der für die Steuerung von LED-Streifen und -Modulen konzipiert ist. Er unterstützt das DALI-Protokoll sowie lokale Steuereingänge wie Taster, 0-10V, 1-10V Signale oder Potentiometer. Die Konfiguration erfolgt bequem über die Dalcnet LightApp.

Produktbeschreibung

Das Gerät ist für eine Eingangsspannung von 12-24-48 Vdc ausgelegt und bietet einen maximalen Ausgangsstrom von 10A. Es verfügt über zahlreiche Schutzfunktionen, darunter Überspannungs-, Unterspannungs-, Verpolungs-, Kurzschluss- und Überstromschutz.

Installation und Verdrahtung

Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Beachten Sie die folgenden Schritte:

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

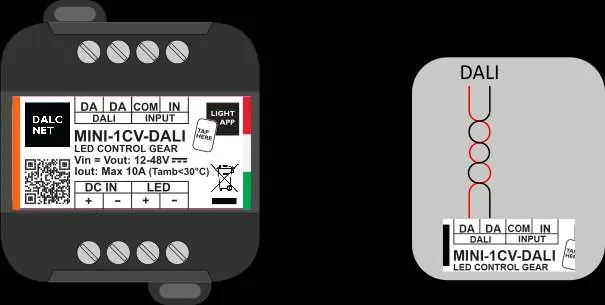

Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
  • LED-Last: An die 'LED'-Klemmen anschließen, dabei die Polarität strikt beachten.
  • Lokale Befehle: Taster (Schließer), 0/1-10V Signal oder Potentiometer an die 'INPUT'-Klemmen anschließen.
  • DALI-Bus: An die 'DALI'-Klemmen anschließen.
  • Stromversorgung: Ein SELV-Netzteil (12-24-48 Vdc) an die 'DC IN'-Klemmen anschließen.

Wichtig: Verwenden Sie keine Konstantstrom-Netzteile. Die Kabellängen sollten 10m nicht überschreiten.

Konfiguration mit LightApp

Die Konfiguration erfolgt über die Dalcnet LightApp. Bringen Sie Ihr Smartphone in die Nähe des Geräts, um Parameter wie Dimmkurve, PWM-Frequenz und Fade-Zeit anzupassen. Das Gerät erkennt automatisch den angeschlossenen lokalen Befehlstyp (Taster oder Analogsignal) beim ersten Einschalten oder durch spezifische Signaleingaben.

Startbildschirm der LightApp für die Gerätekonfiguration.
Startbildschirm der LightApp für die Gerätekonfiguration.
Steuerungseinstellungen in der LightApp.
Steuerungseinstellungen in der LightApp.

Technische Daten

  • Eingangsspannung: 12-24-48 Vdc
  • Max. Ausgangsstrom: 10A
  • PWM-Frequenz: Einstellbar (300 - 4000 Hz)
  • Schutzart: IP20
  • Abmessungen: 44 x 57 x 25 mm

Sicherheitshinweise

Das Gerät muss in einem Schaltkasten oder einer Anschlussdose installiert werden, um Schutz vor Überspannung zu gewährleisten. Eine vertikale oder horizontale Montage mit der Oberseite nach oben ist erforderlich. Die Trennung von 230Vac-Stromkreisen und SELV-Stromkreisen ist zwingend einzuhalten.

Herstellerinformationen

DALI (Digital Addressable Lighting Interface)

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät blinkt nach dem Schreiben der Parameter 2-mal pro Sekunde

Der Schreibvorgang war nicht erfolgreich. Schalten Sie das Gerät aus, wiederholen Sie den Schreibvorgang und schalten Sie es wieder ein.

Kein Lichtausgang

Überprüfen Sie die Polarität der LED-Verkabelung. Verpolung kann die LEDs beschädigen.

Firmware-Update unterbrochen

Die Firmware ist beschädigt. Der Ladevorgang muss vollständig wiederholt werden.

Vor der Verwendung

  • Installation nur durch qualifizierten Elektriker.
  • Verwenden Sie nur SELV-Netzteile.
  • Stellen Sie sicher, dass die Stromversorgung nicht überdimensioniert ist oder verwenden Sie einen Überstromschutz.
  • Prüfen Sie die Polarität aller Anschlüsse vor dem Einschalten.
  • Verwenden Sie doppelt isolierte Kabel für alle Verbindungen.

Technische Daten in der Praxis

Eingangsspannung
12-24-48 Vdc, muss dem angeschlossenen LED-System entsprechen.
Max. Ausgangsstrom
10A bei 35°C Umgebungstemperatur; reduziert sich bei höheren Temperaturen.
PWM-Frequenz
Einstellbar über App; bei thermischen Problemen auf 307 Hz reduzieren.

Abbildungen und Diagramme

  • Das Verdrahtungsdiagramm zeigt den Anschluss von Stromversorgung, LED-Last, DALI-Bus und lokalen Steuereingängen.
  • Die 'INPUT'-Klemmen sind für Taster, 0-10V, 1-10V oder Potentiometer vorgesehen.

Modellkompatibilität

  • Nur für LED-Lasten geeignet.
  • Nicht mit Konstantstrom-Netzteilen verwenden.
  • Maximale Kabellänge zu LEDs und Steuereingängen: 10m (bis 30m bei LEDs unter speziellen Bedingungen).
