Bedienungsanleitung für MaxLite 0-10V Sub-G PIR-Sensor-Controller
Erfahren Sie, wie Sie den MaxLite 0-10V Sub-G PIR-Sensor-Controller installieren und konfigurieren. Diese Anleitung enthält Schaltpläne, Spezifikationen, Erfassungsbereiche und Hinweise zur drahtlosen Steuerung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der MaxLite 0-10V Sub-G Controller ist ein PIR-Sensor zur Steuerung von 0-10V dimmbaren Leuchten. Er unterstützt Anwesenheits- und Abwesenheitserkennung, Tageslichtnutzung sowie eine drahtlose Steuerung über RF-Wandschalter. Die Konfiguration der Parameter erfolgt über eine IR-Fernbedienung.
Produktbeschreibung
Das Gerät fungiert als Schnittstelle zwischen der PIR-Sensorik und 0-10V Leuchtmitteln. Es unterstützt die Link-Funktion und Repeater-Funktion für größere Netzwerke. Der Sensor ist für den Innenbereich konzipiert (IP20).
Technische Daten
- Eingangsspannung: 12-24VDC
- Frequenz: 916.5MHz (Sub-G)
- Ausgangssignal: 0-10V (max. 25mA)
- Betriebstemperatur: 0°C bis +45°C
- Luftfeuchtigkeit: 8% bis 80%
- Schutzart: IP20
Installation und Verkabelung
Die Installation muss gemäß dem beiliegenden Schaltplan erfolgen. Der Controller wird zwischen die 12-24V Stromversorgung und den 0-10V Dimm-Treiber der Leuchte geschaltet. Stellen Sie sicher, dass die DIM+ und DIM- Leitungen korrekt mit dem Dimm-Treiber verbunden sind.

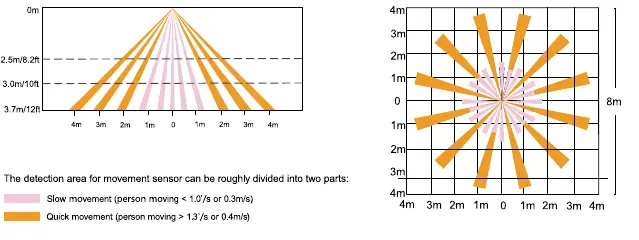

Erfassungsbereich
Der Sensor hat eine empfohlene Montagehöhe von 2 bis 6 Metern. Bei einer Montagehöhe von 2,5 Metern beträgt der Erfassungsdurchmesser ca. 4 bis 5 Meter. Der Erfassungsbereich ist in zwei Zonen unterteilt: langsame Bewegungen (Person < 0,3 m/s) und schnelle Bewegungen (Person > 0,4 m/s).
Betrieb und Konfiguration
Die Konfiguration der Sensorparameter sowie das Pairing mit dem Wandschalter erfolgen über die IR-Fernbedienung. Der Sensor kann mehrere 0-10V Leuchten gleichzeitig steuern, die an das 0-10V Signal angeschlossen sind.
Herstellerinformationen
MaxLite
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht
Überprüfen Sie die 12-24VDC Stromversorgung und stellen Sie sicher, dass alle Kabel fest sitzen.
Keine Steuerung über Wandschalter möglich
Stellen Sie sicher, dass der Sensor erfolgreich mit dem Wandschalter über die IR-Fernbedienung gekoppelt wurde.
Vor der Verwendung
- Spannungsversorgung 12-24VDC sicherstellen
- Montagehöhe zwischen 2m und 6m wählen
- Schaltplan für 0-10V Dimm-Treiber prüfen
- IR-Fernbedienung für die Konfiguration bereithalten
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der 12-24V Stromversorgung an den Controller sowie die Verbindung der DIM+/DIM- Leitungen zum Dimm-Treiber der Leuchte.
Modellkompatibilität
- Nur für 0-10V dimmbare Leuchten geeignet.
