Bedienungsanleitung für DiO 55855 1000W Lichtmodul
Schnellstartanleitung für das DiO 55855 1000W Lichtmodul. Erfahren Sie, wie Sie das Modul installieren, mit Fernbedienungen oder der DiO One App koppeln und Fehler beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das DiO 55855 1000W Lichtmodul ermöglicht die Steuerung von Beleuchtung über Fernbedienungen, Schalter oder die DiO One App. Vor Beginn aller Arbeiten muss die Stromzufuhr zwingend unterbrochen werden. Die Installation sollte idealerweise durch eine Elektrofachkraft erfolgen.
Installation des Lichtmoduls
Das Modul kann entweder hinter einem bestehenden Schalter oder direkt an der Lampe installiert werden.
Verkabelung
- Anschluss hinter einem Schalter: Verbinden Sie das Stromkabel (Phase) mit dem Eingang des Moduls und den Schalter mit den Klemmen S1 und S2.
- Anschluss an der Lampe: Verbinden Sie die Phase (L) und den Neutralleiter (N) mit den entsprechenden Eingängen des Moduls. Der Ausgang (Lout) wird mit der Lampe verbunden.
Beachten Sie die Schaltpläne in der Anleitung (Fig. 1 für Schalter, Fig. 2 für Lampenanschluss), um eine korrekte Verbindung sicherzustellen.
Kopplung mit Fernbedienung oder Schalter

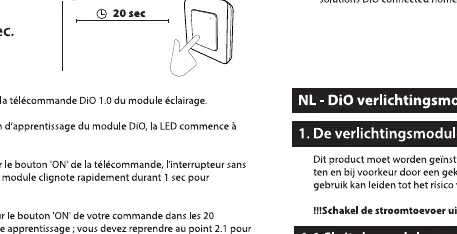

Um das Modul mit einem DiO 1.0 Sender zu koppeln:
- Schließen Sie das Modul an die Stromversorgung an.
- Drücken Sie die Taste am Modul für 5 Sekunden, bis die LED langsam blinkt.
- Drücken Sie innerhalb von 20 Sekunden die 'ON'-Taste auf der Fernbedienung oder dem Schalter.
- Die LED blinkt schnell zur Bestätigung der Kopplung.
Kopplung mit der DiO One App und Zigbee
Das Modul unterstützt sowohl Bluetooth (via DiO One App) als auch Zigbee 3.0.
Verbindung via App
- Laden Sie die DiO One App aus dem App Store oder Google Play Store herunter.
- Erstellen Sie ein Konto und folgen Sie den Anweisungen in der App, um das Modul über Bluetooth hinzuzufügen.
Verbindung via Zigbee
- Versetzen Sie das Modul in den Kopplungsmodus (Taste 5 Sekunden drücken).
- Starten Sie den Suchvorgang in Ihrem Zigbee 3.0 Gateway/Controller.
Bedienung
Nach der Installation kann das Licht wie gewohnt über den physischen Schalter oder über die App/Fernbedienung gesteuert werden. Die App ermöglicht zudem das Erstellen von Zeitplänen und Szenarien.
Fehlerbehebung
- Licht lässt sich nicht schalten: Prüfen Sie die Stromversorgung und die Verkabelung.
- Fernbedienung reagiert nicht: Stellen Sie sicher, dass sich das Modul innerhalb der Reichweite befindet und die Batterie der Fernbedienung nicht leer ist.
- Modul nicht in App gefunden: Stellen Sie sicher, dass Bluetooth am Smartphone aktiviert ist und sich das Modul im Kopplungsmodus befindet.
- Reset: Um das Modul auf Werkseinstellungen zurückzusetzen, drücken Sie die Taste am Modul für 12 Sekunden.
Technische Daten
- Frequenz: 433,92 MHz (DiO 1.0) / Zigbee 3.0 / Bluetooth Low Energy 5.0
- Maximale Leistung: 1000W
- Abmessungen: 43 x 41 x 22 mm
- Umgebung: Nur für den Innenbereich (IP20)
Herstellerinformationen
DiO Connected Home
Praktische Hilfe
Typische Probleme
Licht lässt sich nicht über Fernbedienung oder App schalten
Prüfen Sie, ob das Modul korrekt an die Stromversorgung angeschlossen ist und ob die Reichweite eingehalten wird.
Modul wird in der App nicht gefunden
Stellen Sie sicher, dass Bluetooth am Smartphone aktiviert ist und sich das Modul im Kopplungsmodus befindet (LED blinkt).
Kopplung schlägt fehl
Stellen Sie sicher, dass der Kopplungsvorgang innerhalb der 20-Sekunden-Frist nach Aktivierung des Moduls abgeschlossen wird.
Vor der Verwendung
- Stromzufuhr vor Installationsbeginn unterbrechen
- Verkabelung gemäß Schaltplan (Fig. 1 oder Fig. 2) prüfen
- Bluetooth am Smartphone für die App-Einrichtung aktivieren
- Sicherstellen, dass die Last 1000W nicht überschreitet
Abbildungen und Diagramme
- Fig. 1: Anschlussplan für die Installation hinter einem bestehenden Wandschalter.
- Fig. 2: Anschlussplan für die Installation direkt an der Lampe (Phase und Neutralleiter).
Modellkompatibilität
- Kompatibel mit DiO 1.0 Sendern (Fernbedienungen/Schalter).
- Kompatibel mit Zigbee 3.0 Gateways.
- Nur für den Innenbereich geeignet (IP20).
