Ersatzteilliste für Lincoln Electric Invertec 161S - Handbuch

Detaillierte Ersatzteilliste für das Schweißgerät Lincoln Electric Invertec 161S. Enthält Explosionszeichnungen der Gehäuse- und Innenbaugruppen sowie Schaltpläne zur Identifizierung von Komponenten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als offizielle Ersatzteilliste für das Schweißgerät Lincoln Electric Invertec 161S (Code 50572). Es enthält keine Bedienungsanleitung, sondern dient der Identifizierung von Bauteilen für Wartungs- und Reparaturzwecke. Nutzen Sie die Explosionszeichnungen, um die Position der Teile zu bestimmen, und die zugehörigen Tabellen, um die korrekte Artikelnummer für die Bestellung zu finden.

Aufbau und Ersatzteile

Die Ersatzteile sind in zwei Hauptgruppen unterteilt, die jeweils durch eine Explosionszeichnung und eine tabellarische Auflistung dokumentiert sind.

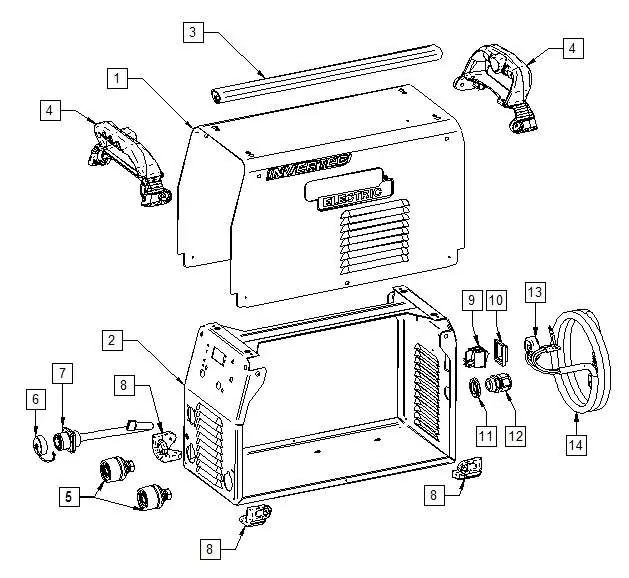

Gehäusebaugruppe (Figure A)

Diese Sektion umfasst die äußeren Komponenten des Schweißgeräts. Dazu gehören das Gehäuse, die Griffe, die Anschlüsse (Quick Sockets), Schalter, Kabelklemmen und das Eingangskabel. Die Zeichnung zeigt die Montagepositionen, während die Tabelle die Artikelnummern und Mengen (QTY) auflistet.

Explosionszeichnung der Gehäusebaugruppe (Figure A)
Explosionszeichnung der Gehäusebaugruppe (Figure A)

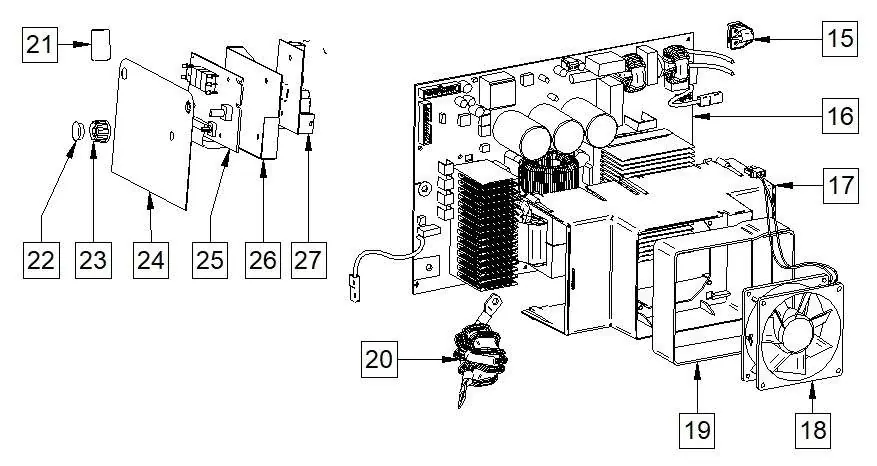

Innenbaugruppe (Figure B)

Diese Sektion zeigt die internen Komponenten des Geräts. Hier finden Sie Informationen zu Leiterplatten (PCB), Lüftern, Spulen, Ferritkernen und internen Befestigungsblöcken. Die Zeichnung verdeutlicht die Anordnung der elektronischen und mechanischen Bauteile im Inneren des Gehäuses.

Explosionszeichnung der Innenbaugruppe (Figure B)
Explosionszeichnung der Innenbaugruppe (Figure B)

Schaltplan

Das Dokument enthält einen elektrischen Schaltplan für das Modell mit dem Code 50572. Dieser Plan dient ausschließlich qualifiziertem Fachpersonal zur Diagnose und Reparatur der elektrischen Verbindungen innerhalb des Geräts.

Elektrischer Schaltplan
Elektrischer Schaltplan

Praktische Hilfe

Vor der Verwendung

  • Identifizieren Sie die benötigte Baugruppe (Gehäuse oder Innenleben).
  • Vergleichen Sie das Bauteil mit der Explosionszeichnung.
  • Notieren Sie die Artikelnummer (Part Number) aus der Tabelle.

Abbildungen und Diagramme

  • Figure A zeigt die äußeren Gehäuseteile und Anschlüsse.
  • Figure B zeigt die internen Komponenten wie Leiterplatten, Lüfter und Spulen.

Modellkompatibilität

  • Nur für Modell Invertec 161S (Code 50572).
