Ersatzteilliste und Kurzanleitung für Lincoln Electric Speedtec 180C & 200C
Detaillierte Ersatzteilliste, Explosionszeichnungen und Kurzanleitung für die Bedienung des Schweißgeräts Lincoln Electric Speedtec 180C und 200C. Enthält Schaltpläne und Menüführung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste und Kurzanleitung für die Schweißgeräte Lincoln Electric Speedtec 180C und 200C. Es enthält Explosionszeichnungen, Teilenummern, Schaltpläne und eine Übersicht der Menüführung. S. 1
Wichtigste Schritte
- Identifizierung von Ersatzteilen S. 2, 3, 4, 5
- Bedienung des Schweißgeräts S. 10, 11, 12
Wo es im PDF steht
- Ersatzteile S. 2, 3, 4, 5
- Schaltpläne S. 6
- Kurzanleitung S. 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Ersatzteilliste und Kurzanleitung für die Schweißgeräte Lincoln Electric Speedtec 180C und 200C. Es enthält detaillierte Explosionszeichnungen, Teilenummern, elektrische Schaltpläne sowie eine visuelle Kurzanleitung für die Bedienung des Geräts.
Ersatzteile und Explosionszeichnungen
Die Anleitung enthält detaillierte Explosionszeichnungen (Abbildung A, B und C), die den Aufbau der Maschine, den Drahtvorschub und den Euro-Anschluss darstellen. Jedes Bauteil ist nummeriert und in den zugehörigen Tabellen mit der entsprechenden Teilenummer und Menge aufgeführt.

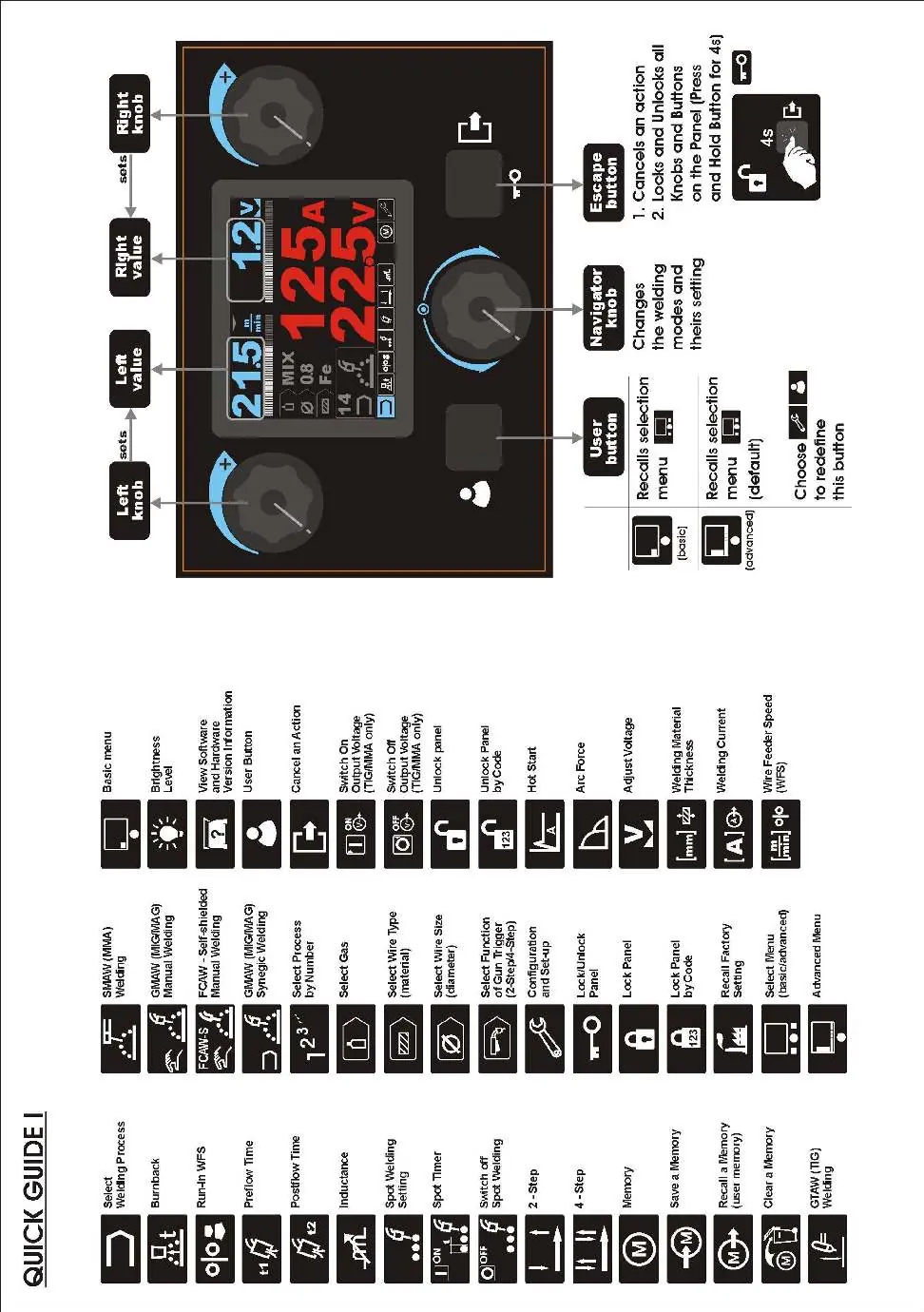

Kurzanleitung zur Bedienung
Die Seiten 10 bis 12 bieten eine visuelle Kurzanleitung für das Bedienfeld. Sie erläutert die Navigation durch das Menü, die Auswahl der Schweißprozesse (MIG/MAG, MMA, TIG), die Einstellung von Parametern wie Drahtvorschubgeschwindigkeit, Spannung und Stromstärke sowie die Verwendung der Speicherfunktionen.
Schaltpläne
Für die Geräte mit den Codes 50268 und 50328 sind elektrische Schaltpläne enthalten, die die interne Verkabelung, die Hauptplatine, Lüfter, Ventile und Anschlüsse detailliert darstellen.
Recycling und Entsorgung
Das Dokument enthält Informationen zur WEEE-Konformität und eine Materialaufschlüsselung (Eisen, Aluminium, Kupfer, Messing, Kunststoffe) für das Recycling der Komponenten.
Praktische Hilfe
Vor der Verwendung
- Verwenden Sie die Explosionszeichnungen zur Identifizierung der korrekten Ersatzteilnummern.
- Nutzen Sie die Kurzanleitung zur Navigation durch das Menü.
- Stellen Sie sicher, dass das Gerät gemäß den lokalen Vorschriften entsorgt wird (WEEE).
Abbildungen und Diagramme

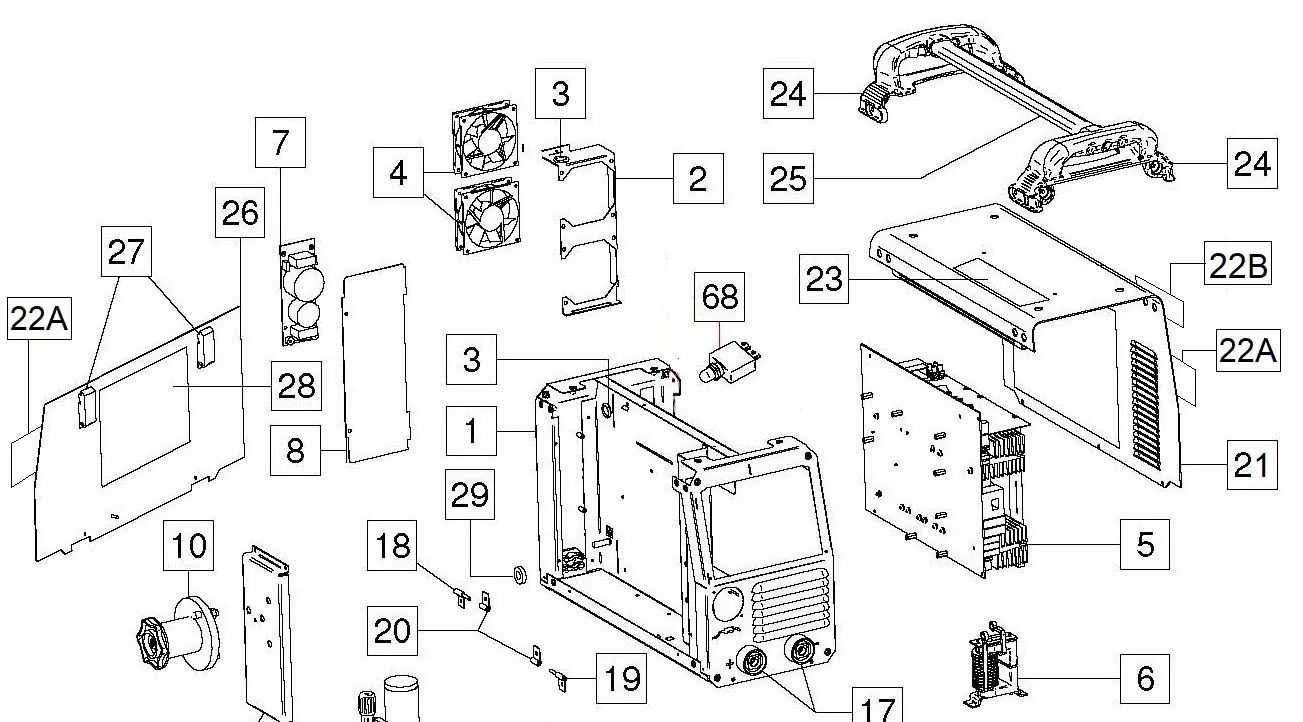

- Abbildung A/B: Maschinenaufbau und Gehäuseteile.
- Abbildung C: Drahtvorschub- und Euro-Anschluss-Einheit.
- Elektrische Schaltpläne für Code 50268 und 50328.
