Bedienungsanleitung für Schweißgerät Lincoln Electric SPEEDTEC 180C & 200C

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Schweißgeräte SPEEDTEC 180C und 200C. Es deckt die Installation, den Betrieb, die Wartung und die technischen Spezifikationen ab. Das Gerät ist für den professionellen Einsatz konzipiert und muss von qualifiziertem Personal bedient werden.

Sicherheitshinweise

• Elektrischer Schlag: Schweißgeräte erzeugen hohe Spannungen. Berühren Sie niemals die Elektrode, die Werkstückklemme oder angeschlossene Werkstücke, während das Gerät eingeschaltet ist.
• Elektromagnetische Felder: Personen mit Herzschrittmachern sollten vor der Bedienung einen Arzt konsultieren.
• Schutzmaßnahmen: Tragen Sie geeignete Schutzkleidung, verwenden Sie einen Schweißschild mit korrektem Filter und sorgen Sie für ausreichende Belüftung, um Schweißrauch zu vermeiden.
• Brandgefahr: Entfernen Sie brennbare Materialien aus dem Arbeitsbereich und halten Sie einen Feuerlöscher bereit.

Installation und Inbetriebnahme

Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht und nicht in Bereichen mit einer Umgebungstemperatur über 40°C betrieben wird. Das Gerät verfügt über die Schutzart IP23.

• Netzanschluss: Der Anschluss an das Stromnetz darf nur durch einen qualifizierten Elektriker erfolgen. Das Gerät muss an eine korrekt installierte Steckdose mit Erdungsanschluss angeschlossen werden.

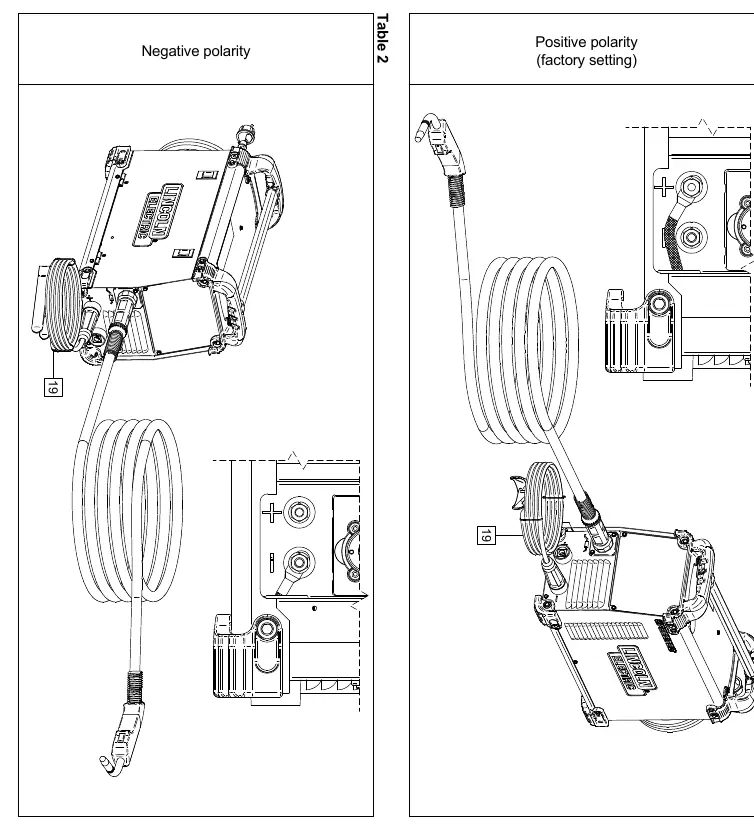

• Polarität: Überprüfen Sie vor dem Schweißen die Polarität. Diese kann am Terminalblock im Inneren des Geräts angepasst werden (siehe Tabelle 1 und 2 im PDF).
• Drahtvorschub: Legen Sie die Drahtrolle ein und stellen Sie die Andruckrolle entsprechend dem Drahtdurchmesser ein.

Bedienung und Schweißmodi

Das SPEEDTEC 180C unterstützt GMAW (MIG/MAG), FCAW-SS und SMAW (MMA). Das SPEEDTEC 200C unterstützt zusätzlich GTAW (TIG).

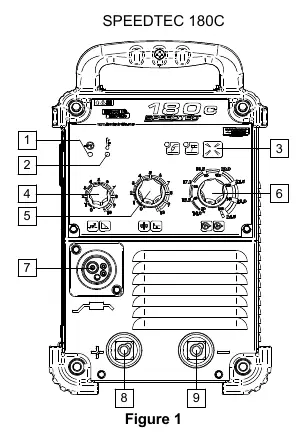

• Steuerung: Die Bedienung erfolgt über die Knöpfe auf der Vorderseite. Das 200C Modell verfügt über ein Display zur Anzeige der Prozessparameter.
• Schweißmodi: Die Auswahl des Schweißprozesses erfolgt über den Schalter auf der Vorderseite.
• Synergic Mode (nur 200C): In diesem Modus wird die Schweißspannung automatisch basierend auf den Eingabedaten eingestellt.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Langlebigkeit des Geräts.

• Tägliche Wartung: Überprüfen Sie die Isolierung der Kabel und Anschlüsse. Reinigen Sie die Schweißpistolendüse von Spritzern.
• Periodische Wartung (alle 200 Betriebsstunden oder jährlich): Reinigen Sie das Gerät innen und außen mit trockener Druckluft. Überprüfen und ziehen Sie alle Schweißanschlüsse fest.

Technische Daten

Das Gerät ist für eine Eingangsspannung von 230V (1-phasig) ausgelegt. Die Schutzart beträgt IP23. Das Gewicht des Geräts beträgt 17,3 kg.
