Bedienungsanleitung Schweißgerät Lincoln Electric Weld-Pak 180i MP DV

Erfahren Sie, wie Sie das Lincoln Electric Weld-Pak 180i MP DV Schweißgerät einrichten, bedienen und warten. Diese Anleitung enthält Informationen zu MIG-, TIG-, Stick- und Flux-Cored-Schweißverfahren, Steuerungseinstellungen und...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Lincoln Electric Weld-Pak 180i MP DV ist ein Multi-Prozess-Schweißgerät für MIG, Flux-Cored, Stick und DC TIG. Es ist für 120V und 230V ausgelegt und verfügt über eine automatische Prozesserkennung. S. 1, 2, 3

Wichtigste Schritte

  • Einrichtung des Schweißprozesses S. 3
  • Installation der Drahtspule S. 3

Erste Inbetriebnahme

  • Schließen Sie das Gerät an die Stromquelle an (120V oder 230V). Wählen Sie den gewünschten Schweißmodus (MIG, TIG, Stick) über den Modus-Knopf. Stellen Sie Spannung und Drahtvorschub gemäß dem Prozesschart an der Innenseite der Tür ein. S. 3, 4

Probleme und Lösungen

Duty Cycle Exceeded

Warten Sie, bis das Gerät abgekühlt ist und sich der thermische Schutz zurückgesetzt hat.

S. 3

Wartung und Reset

  • Das Gerät setzt sich automatisch zurück, sobald es nach einer thermischen Überlastung ausreichend abgekühlt ist. S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 120/230V Unterstützt Dual-Voltage Betrieb. S. 4
Gewicht 34.5 lbs (15.6 kg) Nettogewicht des Geräts. S. 4

Wo es im PDF steht

  • Übersicht und Funktionen S. 1, 2
  • Lieferumfang und Quick Start S. 3
  • Steuerung und Spezifikationen S. 4
  • Wartung und Drahtvorschub S. 5
  • Verbrauchsmaterialien S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Quick Start Guide und Prozesschart Seite 3 Benutzeroberfläche und Bedienelemente Seite 4 Drahtvorschubmechanismus Seite 5

Wichtige Informationen aus der Anleitung

Das Lincoln Electric Weld-Pak 180i MP DV ist ein vielseitiges Multi-Prozess-Schweißgerät, das für MIG, Flux-Cored, Stick (Elektrode) und DC TIG Schweißen ausgelegt ist. Es verfügt über eine automatische Prozesserkennung und Dual-Voltage-Technologie (120V/230V). Die Inbetriebnahme ist laut Hersteller in weniger als 10 Minuten möglich.

Produktbeschreibung

Das Gerät ist kompakt, wiegt 34,5 Pfund (ca. 15,6 kg) und ist für den Einsatz bei Auftragnehmern, in der Metallverarbeitung, in der Landwirtschaft sowie für Wartungsarbeiten und Heimwerkerprojekte konzipiert. Es bietet eine intuitive Benutzeroberfläche und ein robustes Metallgehäuse.

Lieferumfang

  • Weld-Pak 180i MP DV Schweißgerät
  • MAGNUM 100L MIG-Pistole (3,0 m Kabel)
  • 200 Amp Stick-Elektrodenhalter
  • 300 Amp Masseklemme
  • Drahtspulenadapter (für 8-Zoll-Spulen)
  • Gasregler und Schlauch
  • 230V auf 120V Adapter
  • Kontaktspitzen und Düsen

Erste Schritte und Einrichtung

Vor dem Schweißen muss das Gerät korrekt konfiguriert werden:

Quick Start Guide und Prozesschart
Quick Start Guide und Prozesschart
  • Drahtspuleninstallation: Lösen Sie den Spannarm, installieren Sie die Spule und führen Sie den Draht über die Antriebsrolle in den Pistolenliner. Achten Sie auf die korrekte Antriebsrolle (.025 oder .030/.035).
  • Polaritätswechsel: Das Gerät ermöglicht werkzeuglose Polaritätsänderungen für MIG- und Flux-Cored-Verfahren.
  • Prozesschart: Nutzen Sie das an der Innenseite der Drahtvorschubtür angebrachte Diagramm, um die korrekten Einstellungen für Drahttyp, Materialstärke und Spannung/Drahtvorschubgeschwindigkeit zu finden.

Bedienung und Steuerung

Die Frontblende enthält die Steuerelemente:

Benutzeroberfläche und Bedienelemente
Benutzeroberfläche und Bedienelemente
  • Moduswahl: Ein einzelner Knopf dient zur Auswahl zwischen MIG, TIG und Stick.
  • V/A-Knopf: Regelt Spannung und Stromstärke.
  • Drahtvorschub-Knopf: Regelt die Geschwindigkeit des Drahtvorschubs.
  • Statusanzeigen: Informieren über den Betriebszustand, Fehler oder thermische Überlastung.

Wartung und Sicherheit

Das Gerät verfügt über einen eingebauten thermischen Schutz, um Schäden bei Überhitzung zu vermeiden. Wenn die Einschaltdauer überschritten wird, muss das Gerät abkühlen und sich zurücksetzen. Halten Sie die Lüftungsschlitze an der Vorderseite frei, um eine effiziente Kühlung zu gewährleisten.

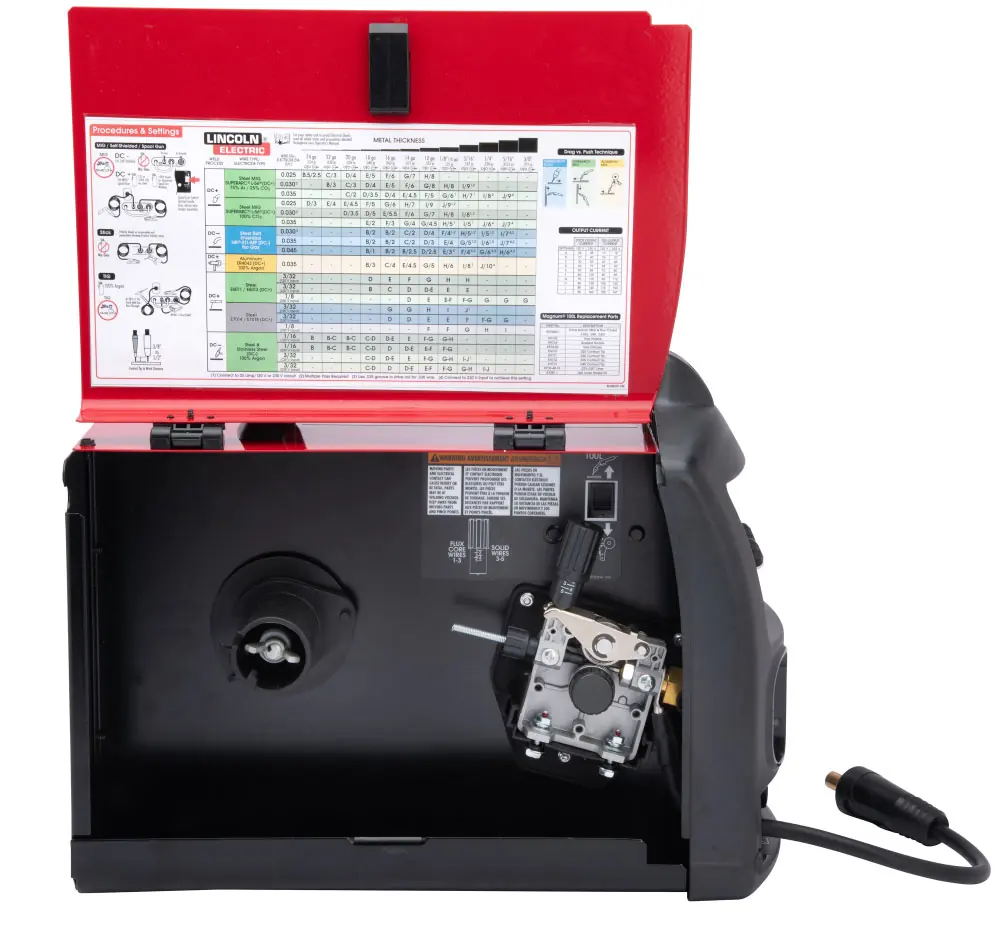

Drahtvorschubmechanismus
Drahtvorschubmechanismus

Technische Daten

Das Gerät unterstützt 120V/230V Eingangsspannung. Der Ausgangsbereich liegt bei 30-180A für MIG, 10-165A für DC TIG und 25-160A für Stick-Schweißen.

Praktische Hilfe

Typische Probleme

Gerät schaltet ab / Duty Cycle überschritten

Warten Sie, bis das Gerät abgekühlt ist und sich der thermische Schutz zurückgesetzt hat.

Fehleranzeige leuchtet

Überprüfen Sie die Verbindungen und die Stromversorgung. Stellen Sie sicher, dass der Schweißmodus korrekt gewählt ist.

Drahtvorschubprobleme

Überprüfen Sie die Spannung des Antriebsrollen-Knopfes und stellen Sie sicher, dass die korrekte Antriebsrolle für den Drahttyp installiert ist.

Vor der Verwendung

  • Überprüfen Sie die Eingangsspannung (120V oder 230V) und verwenden Sie ggf. den Adapter.
  • Stellen Sie sicher, dass die Polarität für das gewählte Schweißverfahren (MIG/Flux-Cored) korrekt eingestellt ist.
  • Prüfen Sie, ob die richtige Antriebsrolle für den verwendeten Drahtdurchmesser installiert ist.
  • Stellen Sie sicher, dass die Gaszufuhr (falls erforderlich) angeschlossen und der Regler korrekt eingestellt ist.
  • Überprüfen Sie den festen Sitz der Masseklemme und der Schweißpistole.

Technische Daten in der Praxis

Einschaltdauer (Duty Cycle)
Gibt an, wie lange das Gerät bei einer bestimmten Stromstärke schweißen kann, bevor eine Abkühlphase erforderlich ist (z.B. 30% bei 165A).
Dual-Voltage
Das Gerät kann sowohl an 120V als auch an 230V Stromquellen betrieben werden.
Ausgangsbereich
Der einstellbare Stromstärkebereich für die verschiedenen Schweißverfahren (MIG, TIG, Stick).

Abbildungen und Diagramme

  • Das Prozesschart an der Innenseite der Tür ist die primäre Referenz für die Einstellung von Spannung und Drahtvorschub basierend auf der Materialstärke.
  • Die Frontblende zeigt die Anschlüsse für die Schweißpistole, den TIG-Fußpedalanschluss und die Polaritätsanschlüsse.

Modellkompatibilität

  • Aluminiumschweißen erfordert die optionale K5341-1 Magnum Spool Gun.
  • TIG-Schweißen erfordert eine DC-TIG-Konfiguration.
  • Verwenden Sie nur Lincoln Electric kompatible Verbrauchsmaterialien für optimale Ergebnisse.
