Bedienungsanleitung für Lincoln Electric WELD-PAK 180i MP DV Schweißgerät
Erfahren Sie alles über das Lincoln Electric WELD-PAK 180i MP DV Schweißgerät. Detaillierte Anleitung zu Funktionen, Zubehör, technischen Daten und Inbetriebnahme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das WELD-PAK 180i MP DV ist ein Multi-Prozess-Schweißgerät für MIG, TIG, Stick und Flux-Cored, das mit 120V oder 230V betrieben werden kann. S. 1
Wichtigste Schritte
- Wechsel der Drahtvorschubrollen S. 2
- Auswahl zwischen Spool Gun und Standard-Pistole S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 120/230V | Unterstützte Netzspannung | S. 4 |
| MIG Ausgang | 30-180A | Stromstärkebereich für MIG-Schweißen | S. 4 |
| TIG Ausgang | 10-165A | Stromstärkebereich für DC TIG-Schweißen | S. 4 |
| Stick Ausgang | 25-160A | Stromstärkebereich für Stick-Schweißen | S. 4 |
Wo es im PDF steht
- Produktübersicht und Funktionen S. 1
- Drahtvorschub und Rollen S. 2
- Lieferumfang und Zubehör S. 3
- Technische Daten S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Lincoln Electric WELD-PAK 180i MP DV ist ein vielseitiges, tragbares Schweißgerät, das für MIG-, TIG-, Stick- und Flux-Cored-Schweißverfahren ausgelegt ist. Es unterstützt sowohl 120V- als auch 230V-Stromanschlüsse. Diese Anleitung bietet einen Überblick über die Funktionen, den Lieferumfang, die Drahtvorschubeinstellungen und die technischen Spezifikationen.
Produktübersicht
Das Gerät zeichnet sich durch eine intuitive Benutzeroberfläche und einfache Einrichtung aus. Zu den Hauptmerkmalen gehören:
- Unterstützung für mehrere Schweißprozesse: MIG, TIG, Stick und Flux-Cored.
- Leichtes und tragbares Design (ca. 15,6 kg).
- Einfache Bedienung mit zwei Drehknöpfen und einer Prozesstaste.
- Werkzeugloser Wechsel der Drahtvorschubrollen.
Drahtvorschub und Einstellungen
Das Gerät verfügt über ein robustes Drahtvorschubsystem:
- Drahtvorschub-Einstellung: Einfache Einstellung der Drahtspannung mit numerischen Indikatoren.
- Drahtrollen: Das System verwendet ein Dual-Track-Design für positive Drahtzuführung.
- Spool Gun: Ein Schalter ermöglicht den schnellen Wechsel zwischen Spool-Gun-Betrieb und Standard-Push-Gun-Betrieb.
- Anschluss: Messing-auf-Messing-Verbindungen verbessern die Leitfähigkeit.

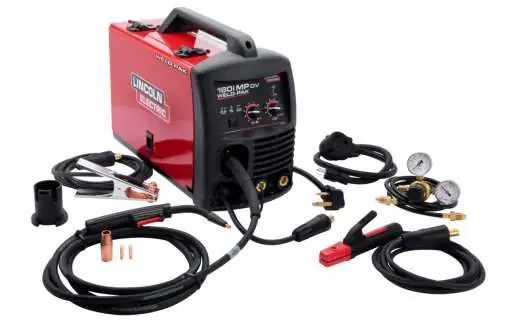

Lieferumfang
Im Lieferumfang sind enthalten:
- Magnum 100L Pistole mit 3,0 m Kabel und 8-Pin-Stecker.
- Kontaktspitzen (.025 Zoll und .030 Zoll).
- Gaslose Düse für Innershield-Schweißen und Gasdüse für MIG-Schweißen.
- Spindeladapter für 8-Zoll-Spulen.
- Drahtvorschubrolle für MIG und Flux-Cored.
- Harris Gasregler mit 1,3 m Schlauch.
- Masseklemme mit 3,0 m Kabel.
- Elektrodenhalter mit 3,0 m Kabel für Stick-Schweißen.
Empfohlenes Zubehör
Für erweiterte Anwendungen sind folgende Optionen erhältlich:
- Schweißwagen (K2275-3): Zur Aufbewahrung des Schweißgeräts, der Gasflasche und des Zubehörs.
- PTA-17 TIG-Brenner: Erhältlich in 125A (K1782-16) und 150A (K1782-17) Ausführungen.
- Fußpedal (K4361-1): Zur Stromstärkeregelung beim TIG-Schweißen.
- Magnum 100SG Spool Gun (K5341-1): Zum Schweißen von Aluminium mit 4-Zoll-Spulen.
Technische Daten
Das Gerät bietet einen Ausgangsbereich von 30-180A für MIG, 10-165A für DC TIG und 25-160A für Stick. Es ist für den Betrieb an 120V/230V-Netzen ausgelegt.
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie die verfügbare Netzspannung (120V oder 230V).
- Wählen Sie die passende Drahtvorschubrolle für den Drahtdurchmesser.
- Stellen Sie sicher, dass die richtige Gasdüse oder gaslose Düse montiert ist.
- Überprüfen Sie den korrekten Anschluss der Masseklemme.
- Stellen Sie den Schalter für den Pistolenbetrieb (Standard oder Spool Gun) korrekt ein.
Technische Daten in der Praxis
- Einschaltdauer (Duty Cycle)
- Gibt an, wie lange das Gerät bei einer bestimmten Stromstärke innerhalb von 10 Minuten betrieben werden kann, bevor eine Abkühlphase erforderlich ist.
- Drahtvorschubgeschwindigkeit
- Reguliert die Geschwindigkeit, mit der der Schweißdraht zugeführt wird (40-500 ipm / 1,3-17,7 m/min).
- Ausgangsbereich
- Der nutzbare Stromstärkebereich für die verschiedenen Schweißverfahren (MIG, TIG, Stick).
Abbildungen und Diagramme
- Das Drahtvorschubsystem (Seite 2) zeigt die Einstellmöglichkeiten für die Drahtspannung (3) und den Wechsel der Vorschubrollen (4).
- Die Anschlüsse an der Vorderseite (6) sind für die Pistolenverbindung vorgesehen.
Modellkompatibilität
- Aluminiumschweißen erfordert die optionale K5341-1 Magnum Spool Gun.
- Das Gerät ist für 8-Zoll-Spulen (203 mm) mit dem mitgelieferten Adapter ausgelegt.
