Bedienungsanleitung für Schweißgerät Lincoln Electric 165SX

Wichtige Informationen aus der Anleitung

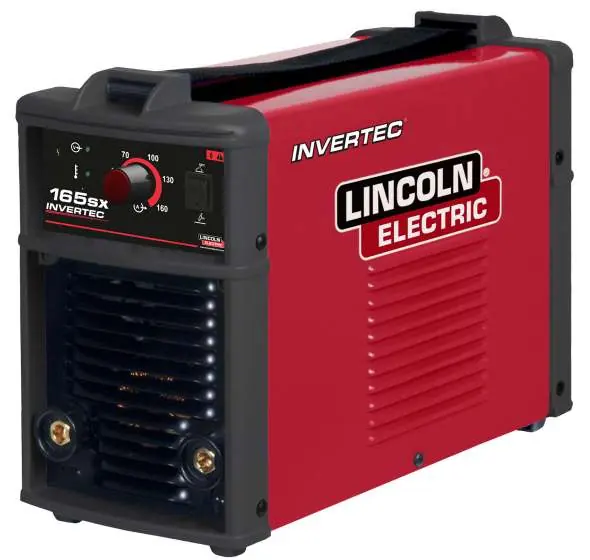

Das Lincoln Electric 165SX ist ein modernes Inverter-Schweißgerät, das für das Schweißen mit umhüllten Elektroden und WIG-Schweißen (GTAW) entwickelt wurde. Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation und die Wartung des Geräts. Bitte lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise.

Sicherheitshinweise

• Elektrischer Schlag: Schweißgeräte erzeugen hohe Spannungen. Berühren Sie niemals die Elektrode, die Werkstückklemme oder das Werkstück, während das Gerät eingeschaltet ist.
• Schutzausrüstung: Tragen Sie immer einen Schweißhelm, geeignete Handschuhe und Schutzkleidung, um sich vor Lichtbogenstrahlung und Funken zu schützen.
• Belüftung: Sorgen Sie für ausreichende Belüftung, um gefährliche Schweißgase und Dämpfe abzuführen.
• Brandschutz: Entfernen Sie brennbare Materialien aus dem Arbeitsbereich und halten Sie einen Feuerlöscher bereit.
• Herzschrittmacher: Personen mit Herzschrittmachern sollten vor der Bedienung einen Arzt konsultieren, da elektromagnetische Felder (EMF) die Funktion beeinträchtigen können.

Technische Daten

• Versorgungsspannung: 230 V (einphasig), 50/60 Hz.
• Schweißstrom: 10 A bis 160 A.
• Einschaltdauer: 30% bei 160 A, 60% bei 140 A, 100% bei 120 A.
• Schutzklasse: IP 23.
• Gewicht: 8,2 kg.
• Abmessungen: 265 x 162 x 385 mm.

Installation und Vorbereitung

Stellen Sie vor dem Anschluss sicher, dass die Stromversorgung den Anforderungen entspricht. Das Gerät ist für den industriellen Einsatz konzipiert.

Vorbereitung für Stabelektrodenschweißen:

1. Schalten Sie das Schweißgerät aus.
2. Schließen Sie das Massekabel an den negativen (-) Anschluss an und befestigen Sie die Klemme in der Nähe der Schweißstelle.
3. Schließen Sie das Elektrodenkabel an den positiven (+) Anschluss an.
4. Wählen Sie den Modus für umhüllte Elektroden am Gerät.
5. Stellen Sie den Schweißstrom mit dem Ampere-Regler ein.

Vorbereitung für WIG-Schweißen (Lift TIG):

1. Schalten Sie das Schweißgerät aus.
2. Wählen Sie den Lift-TIG-Modus am Gerät.
3. Schließen Sie das Massekabel an den positiven (+) Anschluss an.
4. Schließen Sie das Brennerkabel an den negativen (-) Anschluss an.
5. Schließen Sie den Gasschlauch an den Regler der Gasflasche an.
6. Öffnen Sie das Gasventil am Brenner.

Bedienung und Funktionen

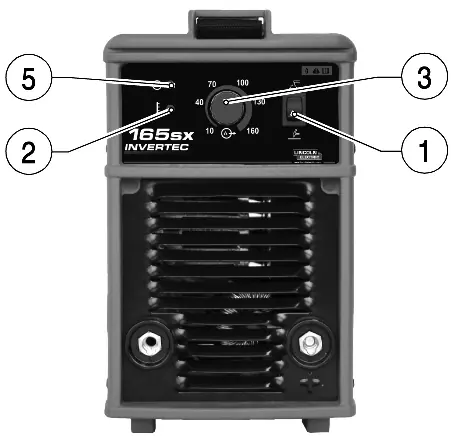

Das Bedienfeld umfasst einen Stromregler, eine Fehler-LED (gelb) und eine Betriebsanzeige (grün). Die Lift-TIG-Zündung erfolgt durch kurzes Berühren des Werkstücks mit der Elektrode und anschließendes Anheben, was den Lichtbogen zündet, ohne die Elektrodenspitze zu beschädigen.

Wartung und Pflege

Trennen Sie das Gerät vor Wartungsarbeiten immer von der Stromversorgung.

• Alle 3 Monate: Beschädigte Etiketten ersetzen, Schweißklemmen reinigen und festziehen, beschädigte Gasschläuche austauschen, Kabel auf Risse prüfen.
• Alle 6 Monate: Das Innere des Generators mit trockener Druckluft von Staub befreien (bei staubigen Umgebungen häufiger).

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung und die Kabelverbindungen. Wenn die orangefarbene Fehler-LED leuchtet, ist das Gerät überhitzt. Lassen Sie es eingeschaltet und warten Sie 10-15 Minuten, bis es abgekühlt ist und die LED erlischt.
