Bedienungsanleitung für VEVOR Gasschweiß-Kit 1C020-0062

Schnelle Anleitung für das VEVOR Gasschweiß-Kit 1C020-0062. Enthält Montageanweisungen, Sicherheitshinweise, Betriebsschritte, Wartung und technische Daten für den sicheren Gebrauch.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das VEVOR Gasschweiß-Kit 1C020-0062 ist ein tragbares Schweiß- und Lötgerät. Die Montage erfordert das Anschließen des Reglers an die Gasflasche und des Schlauchs an den Brennergriff, wobei die Linksgewinde der Schlauchanschlüsse zu beachten sind. S. 1, 4, 8

Wichtigste Schritte

  • Lecksuche durchführen S. 3, 5
  • Brenner zünden S. 5, 6

Erste Inbetriebnahme

  • Regler und Schlauch montieren S. 4, 5

Probleme und Lösungen

Schwache Flamme

Düse reinigen oder Filtersieb ersetzen.

S. 5, 6

Wartung und Reset

  • Düse und Filter reinigen S. 5, 6

Technische Daten

Parameter Wert Hinweis Seiten
A-2 Tip 1/8" (3.2 mm) Spitzengröße S. 6

Wo es im PDF steht

  • Sicherheitshinweise S. 3
  • Verwendung S. 5, 6
  • Technische Daten S. 6
  • Teileliste S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für das VEVOR Gasschweiß-Kit 1C020-0062. Es umfasst Sicherheitshinweise, Montageanleitungen, Betriebsschritte sowie Wartungshinweise. Bitte lesen Sie das gesamte Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

  • Verwenden Sie den Brenner nur in gut belüfteten Arbeitsbereichen, um Gesundheitsgefahren durch Dämpfe und Rauch zu vermeiden.
  • Tragen Sie bei der Verwendung des Produkts immer Schutzhandschuhe und eine Schutzbrille.
  • Überprüfen Sie vor der Verwendung alle Verbindungen mit einer Seifenlauge auf Lecks. Verwenden Sie niemals offene Flammen zur Lecksuche.
  • Lagern Sie Gasflaschen immer in aufrechter Position.
  • Halten Sie brennbare Materialien von der Flamme fern und halten Sie einen Feuerlöscher bereit.

Montage

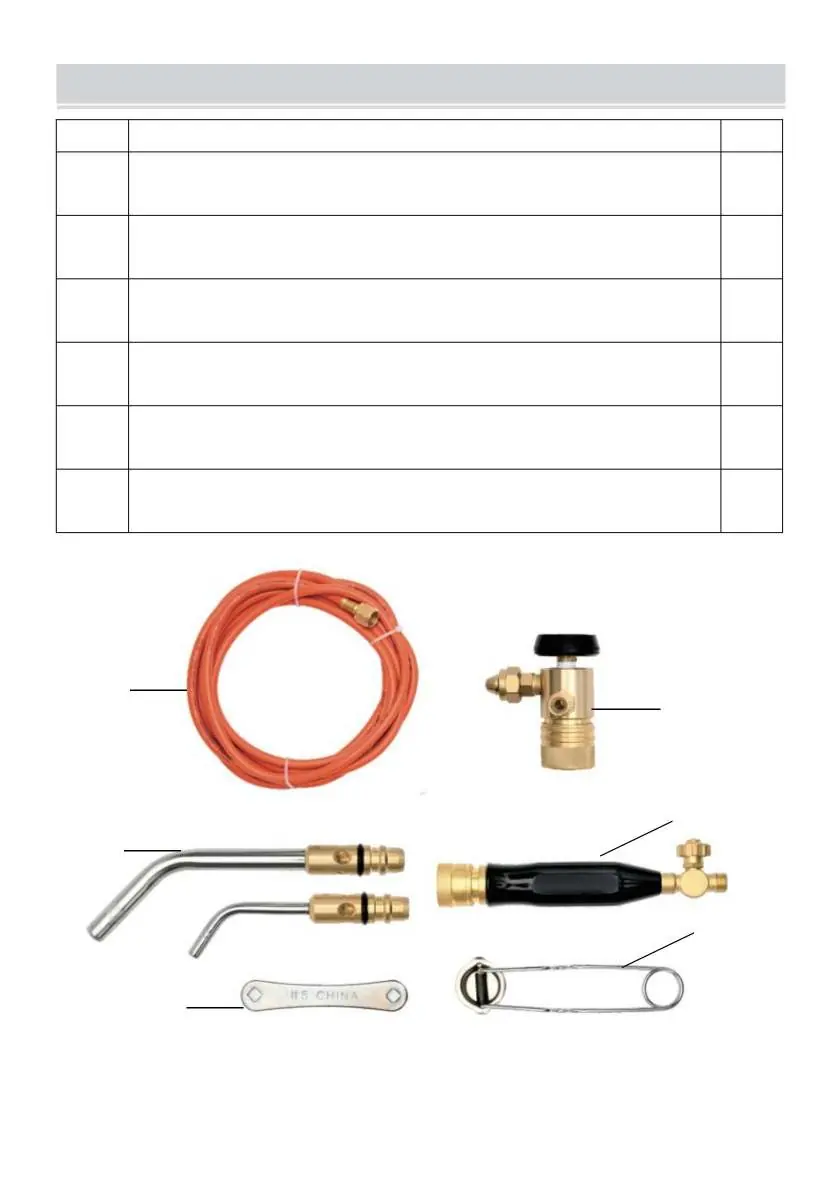

Teileliste und Montageübersicht
Teileliste und Montageübersicht
  1. Überprüfen Sie das Flaschenventil und den Reglereinlass auf Verschmutzungen.
  2. Befestigen Sie den Regler sicher am Flaschenventil.
  3. Schließen Sie den Schlauch an den Reglerausgang an. Hinweis: Die Schlauchanschlüsse haben Linksgewinde. Ziehen Sie die Anschlüsse nicht zu fest an.
  4. Befestigen Sie den Brennergriff am Schlauch. Verwenden Sie zwei Schraubenschlüssel, um die Verbindung festzuziehen.

Verwendung des Brenners

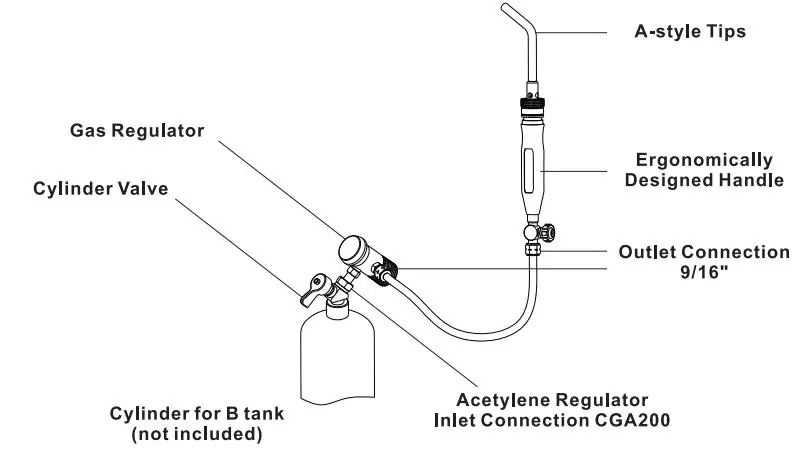

Brenneraufbau und Anschlussdiagramm
Brenneraufbau und Anschlussdiagramm
  1. Stellen Sie sicher, dass der Regler korrekt eingestellt ist.
  2. Öffnen Sie das Flaschenventil maximal um 3/4 Umdrehung.
  3. Öffnen Sie das Ventil am Brennergriff.
  4. Drücken Sie den Zündknopf, bis der Brenner zündet.
  5. Drosseln Sie den Brenner nicht, da dies zu Überhitzung führen kann.

Wartung

Wenn die Flamme schwach ist, reinigen Sie die Düse (Orifice) und das Filtersieb. Entfernen Sie den O-Ring, um das Filtersieb zu entnehmen. Reinigen Sie die Düse mit einem milden Lösungsmittel oder blasen Sie sie mit Druckluft aus. Wenn das Problem weiterhin besteht, lassen Sie das Gerät von einem qualifizierten Servicetechniker überprüfen.

Herstellerinformationen

VEVOR

Markenprofil

Praktische Hilfe

Typische Probleme

Leckage an Verbindungen

Verbindungen mit Seifenlauge prüfen, festziehen und erneut testen.

Schwache Flamme

Düse und Filtersieb reinigen oder ersetzen.

Brenner zündet nicht

Zündknopf erneut drücken und sicherstellen, dass das Gasventil geöffnet ist.

Vor der Verwendung

  • O-Ringe auf Schnitte oder Beschädigungen prüfen
  • Alle Verbindungen auf Lecks mit Seifenlauge prüfen
  • Schutzausrüstung (Handschuhe, Schutzbrille) anlegen
  • Sicherstellen, dass der Arbeitsbereich gut belüftet ist
  • Gasflaschen auf aufrechten Stand prüfen

Technische Daten in der Praxis

Propanspitzen
Betrieb bei 24 PSIG
MAPP-Spitzen
Betrieb bei 42 PSIG
Acetylen-Spitzen
Betrieb bei 15 PSIG

Abbildungen und Diagramme

  • Das Diagramm zeigt den Aufbau des Brenners: Gasregler, Zylinderventil, Schlauch, Brennergriff und Düsen.
  • Die Teileliste identifiziert: 1. Acetylenregler, 2. Acetylenschlauch, 3. Acetylenspitzen, 4. Turbobrenner, 5. Schlüssel, 6. Feuerzeug.

Modellkompatibilität

  • Die Schlauchanschlüsse sind Linksgewinde.
  • Nicht für die Lagerung in Wohnräumen oder geschlossenen Räumen geeignet.
