Bedienungsanleitung für Lightpro Castor 9 LED-Strahler
Erfahren Sie, wie Sie den Lightpro Castor 9 LED-Strahler installieren, den Reflektor wechseln und die Dimmfunktion nutzen. Vollständige Anleitung für Montage, Anschluss und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Lightpro Castor 9 ist ein 12V LED-Strahler für den Außenbereich. Er kann auf festem Untergrund oder im Boden montiert werden und verfügt über eine Dimmfunktion sowie austauschbare Reflektoren (30° oder 60°). S. 6, 7, 8
Wichtigste Schritte
- Montage auf festem Untergrund S. 6, 7, 8
- Reflektor wechseln S. 6, 7, 8
Wartung und Reset
- Reinigung S. 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 9W | Maximaler Verbrauch | S. 6, 7, 8 |
| Spannung | 12V AC/DC | Betriebsspannung | S. 6, 7, 8 |
Wo es im PDF steht
- Produktübersicht und Montage S. 2, 3, 4
- Technische Daten und Sicherheit S. 6, 7, 8, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

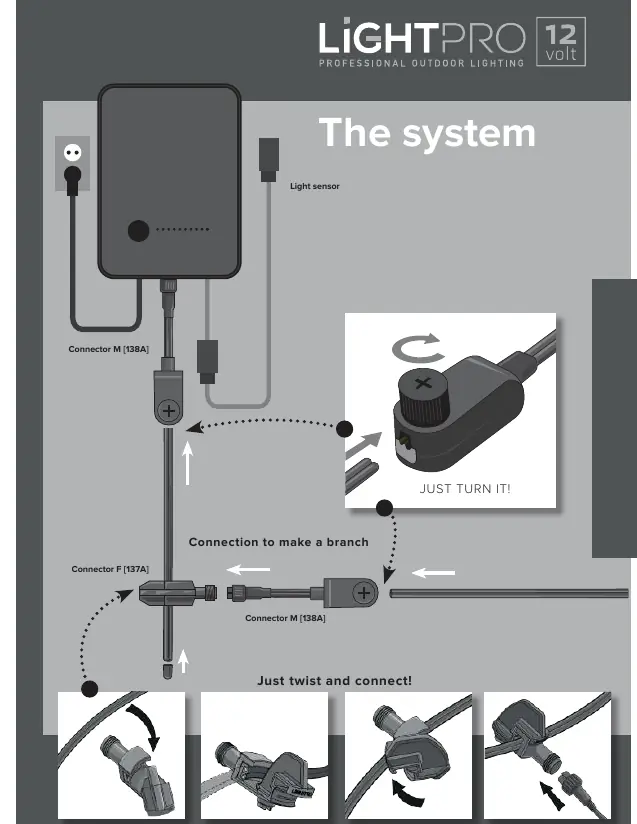

Der Lightpro Castor 9 ist ein LED-Strahler für den Außenbereich, der ausschließlich in Kombination mit dem Lightpro 12-Volt-System verwendet werden darf. Vor der Installation sollten Sie sicherstellen, dass das System ausgeschaltet ist. Für detaillierte Informationen zur Planung und zum Anschluss Ihres Beleuchtungsplans konsultieren Sie bitte die Anleitung Ihres Transformators.
Lieferumfang
- Leuchte Castor 9
- Erdspieß
- Schraube und Dübel
- Alternativer Reflektor (30°)
- Großer und kleiner Inbusschlüssel
- Lightpro Konnektor
Montage
Option 1: Montage auf festem Untergrund oder an der Wand
- Entfernen Sie die Schraube aus dem Sockel mit dem großen Inbusschlüssel und nehmen Sie die Leuchte ab.
- Montieren Sie den Sockel mit der mitgelieferten Schraube auf dem Untergrund (ggf. vorbohren und Dübel verwenden).
- Setzen Sie die Leuchte wieder in den Sockel, richten Sie sie aus und ziehen Sie die Schraube mit dem großen Inbusschlüssel fest.
Option 2: Montage im Boden
- Befestigen Sie den Erdspieß unter dem Sockel.
- Richten Sie die Leuchte in der gewünschten Position aus.
- Ziehen Sie die Schraube mit dem großen Inbusschlüssel fest.
- Platzieren Sie die Leuchte im Boden.
Reflektor wechseln
Der vorinstallierte Reflektor hat einen Abstrahlwinkel von 60°. Sie können diesen gegen den beiliegenden 30°-Reflektor austauschen:
- Drehen Sie den Kopf aus der Leuchte.
- Lösen Sie den Reflektor durch Drehen und entnehmen Sie ihn.
- Setzen Sie den alternativen Reflektor ein und drehen Sie ihn fest.
- Setzen Sie den Kopf wieder in die Leuchte ein, achten Sie auf die Position des Schraubenlochs und befestigen Sie alles mit der Schraube und dem kleinen Inbusschlüssel.
Dimmfunktion
Die Leuchte verfügt über einen eingebauten Dimmer. Drücken Sie die Taste am Gerät, um die Lichtleistung in 6 Stufen einzustellen.
Wartung und Sicherheit
- Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch.
- Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
- Edelstahlteile sollten alle 6 Monate mit einem Edelstahlreiniger gepflegt werden.
- Das Produkt ist für Umgebungstemperaturen von -20 °C bis 50 °C geeignet.
- Schutzklasse IP44.
Technische Daten
- Leistung: 9W LED (12V AC/DC)
- Lichtstrom: 65 - 750 lm
- Farbtemperatur: 3.000K
- Lebensdauer: 25.000 Stunden
- Kabellänge: 1m
Praktische Hilfe
Typische Probleme
Licht flackert oder leuchtet nicht
Überprüfen Sie die Verbindung zum 12V-System und den Transformator.
Reflektorwinkel ist zu breit
Tauschen Sie den vorinstallierten 60°-Reflektor gegen den beiliegenden 30°-Reflektor aus.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Leuchte, Erdspieß, Schrauben, Inbusschlüssel) vorhanden sind.
- Stellen Sie sicher, dass das 12V-System ausgeschaltet ist.
- Wählen Sie den Montageort (fester Untergrund oder Boden).
Technische Daten in der Praxis
- Umgebungstemperatur
- -20 °C bis 50 °C.
Abbildungen und Diagramme

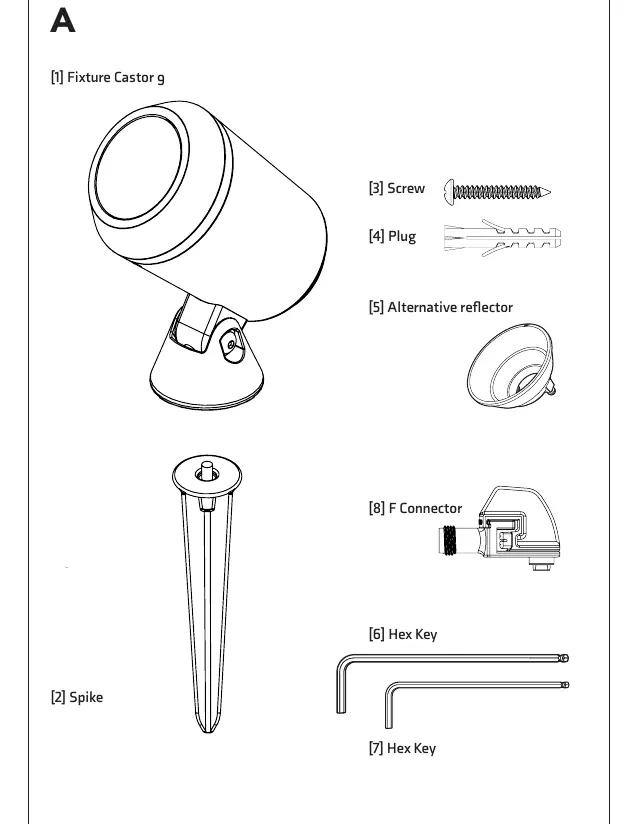

- Abbildung A zeigt alle mitgelieferten Komponenten.
- Abbildung B-E zeigen die Montageoptionen für Wand/Boden.
- Abbildung F-G zeigen den Austausch des Reflektors.
Modellkompatibilität
- Nur mit dem Lightpro 12-Volt-System verwenden.
