Installationsanleitung für BELL Lighting Skyline Omni 72045/46/52/54 LED-Flutlicht

Erfahren Sie, wie Sie den BELL Lighting Skyline Omni LED-Fluter sicher installieren und konfigurieren. Diese Anleitung enthält Schritte zur Montage, Verkabelung sowie zur Einstellung von Leistung, Farbtemperatur und Dämmerungsschalter.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der BELL Lighting Skyline Omni ist ein LED-Fluter mit einstellbarer Leistung (200/250/300W), Farbtemperatur (3000/4000/5000K) und Dämmerungsschalter. Die Installation muss durch einen qualifizierten Elektriker erfolgen. S. 1, 2

Wichtigste Schritte

Installation durchführen S. 1
Einstellungen anpassen S. 2

Probleme und Lösungen

Leuchte funktioniert nicht

Stromversorgung und Verkabelung prüfen.

S. 1

Wartung und Reset

Wartungsschritte 1-5 S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Gewicht	9.6kg	Gewicht des Fluters	S. 2
Leistung	200W/250W/300W	Wählbare Leistungsstufen	S. 2

Wo es im PDF steht

Installationsanleitung S. 1
Einstellungen und Wartung S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Einstellmöglichkeiten für Photocell, Leistung und CCT

Seite 2

Seite 2

Wichtige Informationen zur Installation

Die Installation des BELL Lighting Skyline Omni LED-Fluters muss zwingend durch einen qualifizierten Elektriker erfolgen. Stellen Sie sicher, dass die Installation den aktuellen IEE-Verkabelungsvorschriften (BS7671:2018) sowie den örtlichen Bauvorschriften entspricht. Schalten Sie vor Beginn der Arbeiten immer die Stromversorgung ab.

Installationsschritte

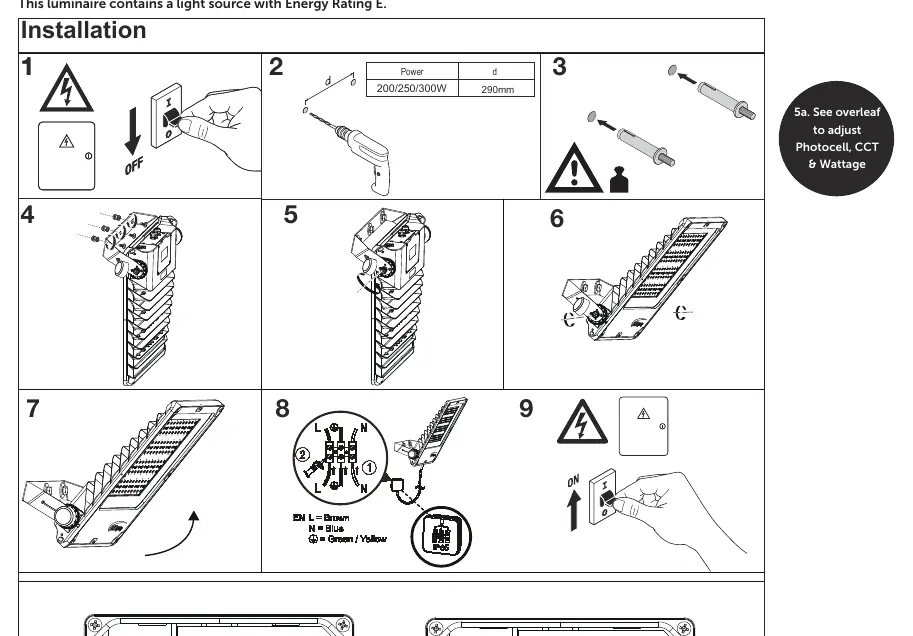

Die Installation umfasst 9 Schritte:

Schalten Sie die Stromversorgung aus.
Bohren Sie die erforderlichen Löcher für die Montage (Abstand d = 290mm).
Montieren Sie die Halterung.
Befestigen Sie den Fluter an der Halterung.
Führen Sie die Verkabelung durch (L = Braun, N = Blau, Erde = Grün/Gelb).
Schließen Sie die Installation ab und schalten Sie den Strom wieder ein.

Einstellungen

Das Gerät bietet verschiedene Einstellmöglichkeiten auf der Rückseite:

Photocell (Dämmerungsschalter): Einstellbar von 0-50 Lux oder komplett ausschaltbar (OFF).
Power Selectable (Leistung): Wählbar zwischen 200W, 250W und 300W (je nach Modell).
CCT Selectable (Farbtemperatur): Wählbar zwischen 3000K, 4000K und 5000K.

Wartung

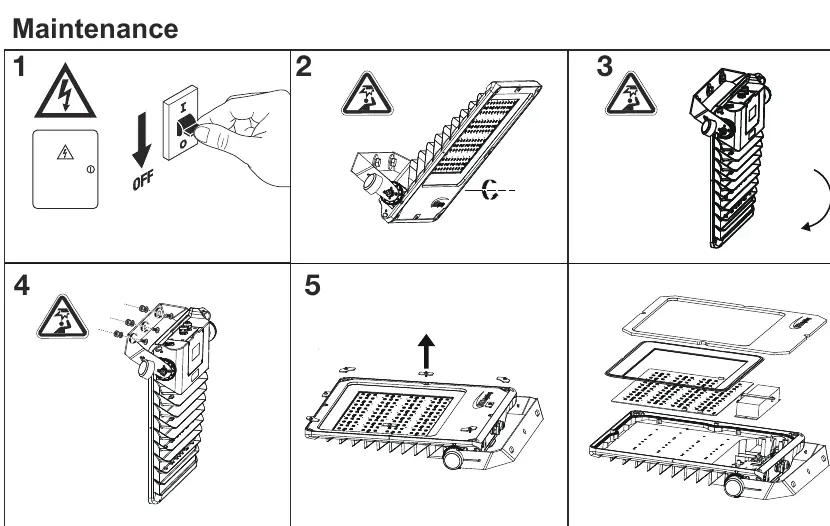

Zur Wartung des Geräts:

Schalten Sie die Stromversorgung aus.
Lösen Sie die Befestigungsschrauben.
Öffnen Sie das Gehäuse vorsichtig.
Führen Sie die notwendigen Wartungsarbeiten durch.
Schließen Sie das Gehäuse wieder sicher.

Herstellerinformationen

BELL Lighting

Markenprofil

Herstellerwebsite https://www.belllighting.co.uk

Praktische Hilfe

Typische Probleme

Leuchte schaltet nicht ein

Überprüfen Sie die Stromversorgung und die korrekte Verkabelung (L, N, Erde) gemäß Schaltplan.

Falsche Helligkeit oder Farbtemperatur

Überprüfen Sie die Schaltereinstellungen für Leistung (Power) und Farbtemperatur (CCT) auf der Rückseite des Geräts.

Vor der Verwendung

Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
Die Installation muss von einem qualifizierten Elektriker gemäß BS7671:2018 durchgeführt werden.
Überprüfen Sie die Montagefläche auf Tragfähigkeit (Gewicht 9,6 kg).
Stellen Sie sicher, dass alle elektrischen Tests gemäß EN 50172:2004 durchgeführt werden.
