Bedienungsanleitung für Kobalt Backpack Sprayer KBSP 1040B-03
Erfahren Sie, wie Sie Ihren Kobalt Backpack Sprayer KBSP 1040B-03 sicher zusammenbauen, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Tipps zur Sprüheinstellung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für den sicheren Betrieb des Kobalt Backpack Sprayer KBSP 1040B-03. Vor der Verwendung müssen Benutzer die Sicherheitsanweisungen lesen, insbesondere im Umgang mit Chemikalien. Das Gerät ist nur für dünnflüssige Haushalts- und Gartenchemikalien geeignet. Bei Problemen oder fehlenden Teilen wenden Sie sich bitte an den Kundendienst unter 888-3KOBALT (888-356-2258).

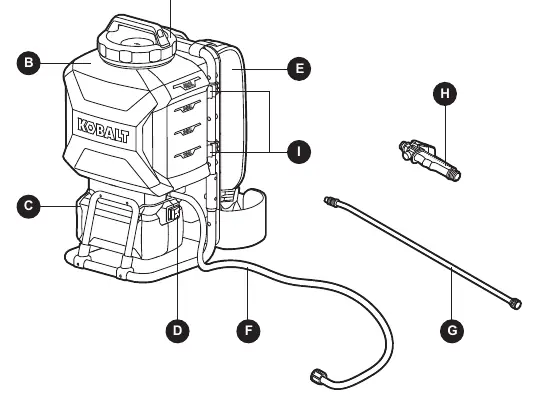

Produktbeschreibung
Das Gerät besteht aus folgenden Hauptkomponenten:
- Tank mit Tankdeckel
- Batteriefachabdeckung
- Ein-/Ausschalter
- Tragegurt
- Schlauch und Sprühstab
- Handgriff mit Arretierung
Montage
Batterie installieren/entfernen:
- Stellen Sie sicher, dass der Ein-/Ausschalter auf OFF (O) steht.
- Öffnen Sie die Batteriefachabdeckung.
- Richten Sie die Nuten des Akkus an den Führungsschienen im Batteriefach aus.
- Schieben Sie den Akku hinein, bis er einrastet.
- Zum Entfernen drücken Sie den Entriegelungsknopf und ziehen den Akku heraus.
Betrieb
Vorbereitung:
- Verbinden Sie den Sprühstab mit dem Handgriff und ziehen Sie die Überwurfmutter fest.
- Verbinden Sie den Schlauch mit dem Handgriff.
- Füllen Sie den Tank mit der gewünschten Menge Wasser und Chemikalie. Verwenden Sie nur dünnflüssige Lösungen.
Sprühen:
- Schalten Sie das Gerät am Ein-/Ausschalter auf ON (I).
- Drücken Sie den Abzug am Handgriff, um den Sprühvorgang zu starten.
- Für längere Arbeiten können Sie den Abzug arretieren, indem Sie ihn drücken und nach vorne schieben.
- Die Düse kann durch Drehen von einem Strahl auf einen Sprühnebel (Fächerstrahl) eingestellt werden.
Wartung und Reinigung
Reinigung:
- Entleeren Sie den Tank nach jedem Gebrauch vollständig.
- Spülen Sie den Tank mit sauberem Wasser durch, indem Sie das Gerät kurz laufen lassen.
- Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel.
- Wenn die Düse verstopft ist, schrauben Sie diese ab und reinigen Sie die Öffnungen mit einem dünnen Draht.
Lagerung:
Lagern Sie das Gerät an einem trockenen, sauberen und gut belüfteten Ort, der für Kinder unzugänglich ist.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie bitte folgende Punkte:
- Gerät funktioniert nicht: Prüfen Sie den Akkuladestand oder lassen Sie das Gerät abkühlen, falls es überhitzt ist.
- Leckagen an Verbindungen: Ziehen Sie die Überwurfmuttern nach oder prüfen Sie den O-Ring auf Beschädigungen.
Praktische Hilfe
Typische Probleme
Sprühgerät funktioniert nicht
Prüfen Sie den Akkuladestand oder lassen Sie das Gerät und den Akku abkühlen, falls diese überhitzt sind.
Flüssigkeit tritt an Verbindungen aus
Ziehen Sie die Überwurfmuttern fest oder prüfen Sie, ob der O-Ring beschädigt ist und ersetzt werden muss.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass der Ein-/Ausschalter auf OFF steht, bevor Sie den Akku einsetzen.
- Kontrollieren Sie, ob der O-Ring in der Überwurfmutter des Sprühstabs vorhanden ist.
- Stellen Sie sicher, dass die zu verwendende Flüssigkeit dünnflüssig ist.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Ausrichtung des Akkus beim Einsetzen in das Batteriefach.
- Die Düsenverstellung erfolgt durch Drehen: Lockern für Strahl, Festziehen für Fächerstrahl.
Modellkompatibilität
- Verwenden Sie nur die spezifizierten Akkus: KB 240-03, KB 440-03, KB 640-03.
- Verwenden Sie nur das spezifizierte Ladegerät: KRC 840-03.
