Bedienungsanleitung für das tragbare Solarpanel EcoFlow 110W

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Einrichtung, Verwendung und Wartung des tragbaren Solarpanels EcoFlow 110W. Das Panel ist für die effiziente Stromerzeugung im Freien konzipiert und kann mit kompatiblen Powerstations verbunden werden. Beachten Sie, dass die tatsächliche Ladeleistung von Wetterbedingungen, Lichtintensität und Ausrichtung abhängt.

Lieferumfang

• Solarpanel
• Schutztasche mit Ständerfunktion
• 4 Karabinerhaken
• MC4-Ausgangsregler
• Solar-Ladekabel (MC4 auf XT60)
• Benutzerhandbuch und Garantiekarte

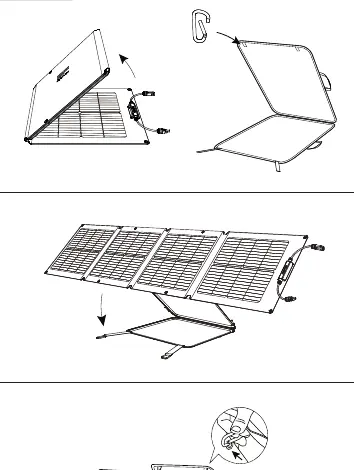

Aufbau und Einrichtung

Das Solarpanel wird in der Schutztasche geliefert, die gleichzeitig als Ständer dient. Entfalten Sie das Panel und nutzen Sie die Karabinerhaken, um es am Ständer zu befestigen. Stellen Sie das Panel so auf, dass die Sonnenstrahlen in einem 90°-Winkel auf die Oberfläche treffen. Der Ständer ermöglicht eine Neigung zwischen 25° und 80°.

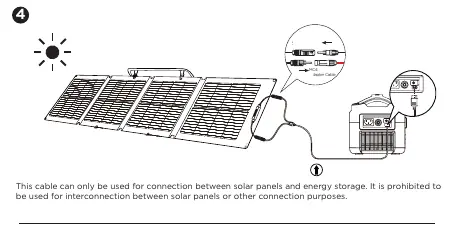

Anschluss an Powerstations

Verbinden Sie das Solarpanel über das mitgelieferte MC4-auf-XT60-Kabel mit dem XT60-Eingang Ihrer Powerstation. Achten Sie darauf, dass das Kabel nur für die Verbindung zwischen Solarpanel und Energiespeicher verwendet wird. Für eine schnellere Ladung können mehrere Panels parallel oder in Reihe geschaltet werden, sofern die Spezifikationen der Powerstation dies zulassen.

Optimierung der Ladeleistung

Die Ladeleistung hängt stark von der Lichtintensität, dem Einfallswinkel und der Temperatur ab. Vermeiden Sie Verschattungen durch Bäume, Gebäude oder andere Objekte. Bei starker Sonneneinstrahlung zur Mittagszeit kann es effizienter sein, das Panel flach auf den Boden zu legen, anstatt den Ständer zu verwenden.

Wartung und Sicherheit

• Das Panel darf nicht fallen gelassen, durchstochen, gebogen oder als Sitzgelegenheit verwendet werden.
• Nur der Hauptkörper des Panels ist wasserdicht. Die Anschlussdose und die Verbindungspunkte dürfen nicht in Wasser getaucht werden.
• Vermeiden Sie den Kontakt mit korrosiven Substanzen.
• Reinigen Sie das Panel nicht mit scharfen Gegenständen.
• Lagern Sie das Panel in der Schutztasche und schützen Sie es vor Stößen.

Technische Daten

Nennleistung: 110W (+/- 5W). Leerlaufspannung: 21,8V. Betriebsspannung: 18,4V. Kurzschlussstrom: 6,5A. Betriebsstrom: 6,0A. Wirkungsgrad: 22,8%. Zelltyp: Monokristallines Silizium. Anschluss: MC4. Gewicht: ca. 4 kg.
