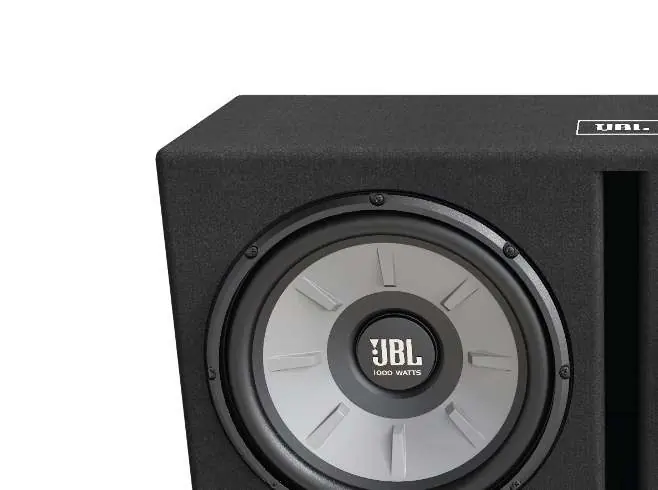

Bedienungsanleitung für JBL STAGE 1220B Subwoofer-Gehäuse
Erfahren Sie, wie Sie das JBL STAGE 1220B Subwoofer-Gehäuse sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Anschlussdiagramme und technische Daten für den optimalen Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für das JBL STAGE 1220B Subwoofer-Gehäuse. Es ist für den Einbau in Kraftfahrzeuge konzipiert. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Installation und Sicherheit
- Tragen Sie bei der Arbeit mit Werkzeugen eine Schutzbrille.
- Trennen Sie vor Beginn der Arbeiten den Minuspol (-) der Fahrzeugbatterie.
- Prüfen Sie vor dem Bohren oder Schneiden, ob sich hinter der Montagefläche Bremsleitungen, Kraftstoffleitungen oder Kabelbäume befinden.
- Stellen Sie sicher, dass alle elektrischen Verbindungen sicher und isoliert sind.
- Montieren Sie das Gehäuse an einem Ort, der nicht mit der Ladung kollidiert und sicher befestigt werden kann (z. B. Ecke des Kofferraums).
Anschluss des Subwoofers
Verbinden Sie die Plus- (+) und Minus- (-) Anschlüsse am Gehäuse mit den Ausgängen des Verstärkers. Achten Sie dabei strikt auf die korrekte Polarität. Verwenden Sie für die Verbindungen mindestens 0,5 mm² (20 AWG) Lautsprecherkabel.
Technische Daten
- Belastbarkeit (RMS): 500 Watt
- Spitzenbelastbarkeit: 1000 Watt
- Impedanz: 2 Ohm
- Frequenzgang: 34 Hz – 200 Hz
- Empfindlichkeit: 94 dB
- Abmessungen: 764,5 mm x 380 mm x 347,5 mm x 266,7 mm
Pflege und Wartung
Reinigen Sie das Lautsprechergehäuse nur mit einem feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Verzerrter Klang
Reduzieren Sie die Lautstärke am Verstärker und stellen Sie sicher, dass die Polarität der Kabel korrekt ist.
Kein Ton
Überprüfen Sie die Verkabelung zwischen Verstärker und Subwoofer sowie die Stromversorgung des Verstärkers.
Vor der Verwendung
- Schutzbrille bei der Arbeit mit Werkzeugen tragen.
- Minuspol der Fahrzeugbatterie abklemmen.
- Montageort auf Hindernisse (Bremsleitungen, Kabel) prüfen.
- Sichere Befestigung im Fahrzeug sicherstellen.
- Kabel auf korrekte Polarität prüfen.
Technische Daten in der Praxis
- Belastbarkeit (RMS)
- 500 Watt Dauerleistung, die der Subwoofer verarbeiten kann.
- Spitzenbelastbarkeit
- 1000 Watt maximale kurzzeitige Belastbarkeit.
- Frequenzgang
- 34 Hz – 200 Hz, der Bereich der wiedergegebenen Töne.
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Verbindung der beiden Subwoofer-Terminals mit dem Verstärker-Ausgang unter Beachtung der Polarität (+/-).
Modellkompatibilität
- Für den Einbau in Kraftfahrzeuge konzipiert.
- Nicht für den Anschluss an das Stromnetz (AC) geeignet.
