Bedienungsanleitung JBL Bar 1300XMK2 Soundbar-System
Schnellstartanleitung für das JBL Bar 1300XMK2 Soundbar-System. Erfahren Sie, wie Sie das System montieren, anschließen, kalibrieren und die JBL One App für die Einrichtung nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine schnelle Übersicht zur Einrichtung und Nutzung des JBL Bar 1300XMK2 Soundbar-Systems. Sie deckt die Wandmontage, den Anschluss an den Fernseher, die Soundkalibrierung sowie die Bluetooth-Kopplung der abnehmbaren Lautsprecher ab.
Lieferumfang
Stellen Sie sicher, dass alle Komponenten vorhanden sind:
- Soundbar-Haupteinheit
- Subwoofer
- Abnehmbare Surround-Lautsprecher
- Fernbedienung mit Batterien
- Netzkabel (Anzahl und Steckertyp variieren je nach Region)
- Wandmontage-Zubehör (Schrauben, Dübel, Halterungen)

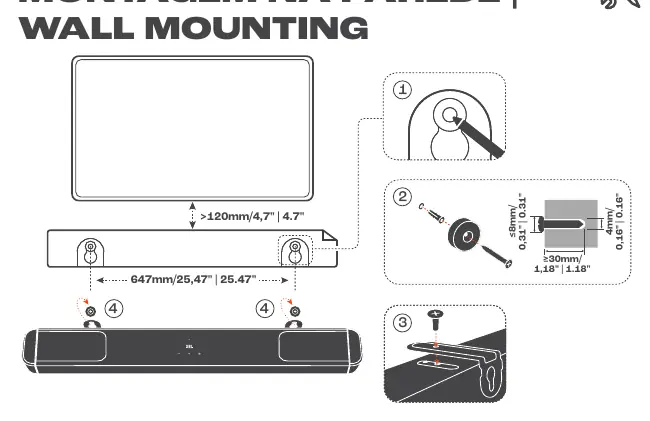

Wandmontage
Für die Wandmontage der Soundbar und der abnehmbaren Lautsprecher:
- Halten Sie einen Mindestabstand von 120 mm zum Fernseher ein.
- Verwenden Sie die mitgelieferten Halterungen und Schrauben.
- Achten Sie darauf, dass die Wandbeschaffenheit für das Gewicht des Systems geeignet ist.
- Der Abstand zwischen den Montagepunkten der Soundbar beträgt 647 mm.
Anschlüsse (eARC/ARC)
Verbinden Sie die Soundbar mit Ihrem Fernseher:
- Verwenden Sie den HDMI OUT (TV ARC/TV eARC) Anschluss an der Soundbar.
- Verbinden Sie diesen mit dem entsprechenden HDMI eARC/ARC-Anschluss Ihres Fernsehers.
- Zusätzliche HDMI-Eingänge (HDMI IN 1, 2, 3) stehen für externe Geräte zur Verfügung.

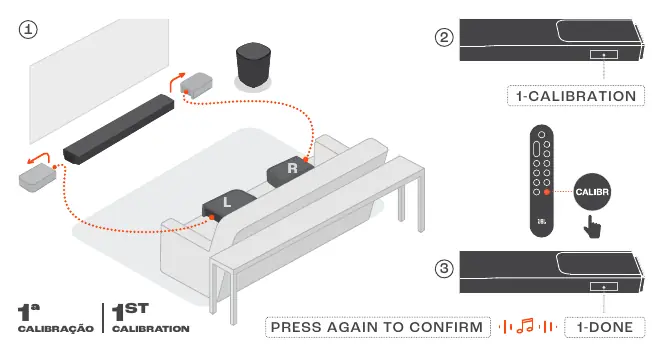

Soundkalibrierung
Die Soundkalibrierung optimiert den Klang für Ihren Raum:
- Platzieren Sie die abnehmbaren Lautsprecher an den gewünschten Positionen.
- Drücken Sie die CALIBR-Taste auf der Fernbedienung.
- Folgen Sie den Anweisungen auf dem Display der Soundbar.
- Bestätigen Sie die Kalibrierung durch erneutes Drücken der Taste.
- Wiederholen Sie den Vorgang für die zweite Kalibrierungsstufe, falls erforderlich.
Bluetooth-Kopplung
So koppeln Sie die hinteren Lautsprecher:
- Stellen Sie sicher, dass die Lautsprecher eingeschaltet sind.
- Aktivieren Sie Bluetooth auf Ihrem Gerät.
- Wählen Sie "BAR 1300MK2 REAR SPK" in den Bluetooth-Einstellungen Ihres Geräts aus.
- Die LED zeigt den Verbindungsstatus an (blinkend = verbindend, leuchtend = verbunden).
App-Einrichtung
Für eine erweiterte Konfiguration:
- Laden Sie die JBL ONE App aus dem Google Play Store oder Apple App Store herunter.
- Verbinden Sie Ihr Smartphone mit dem WLAN.
- Folgen Sie den Anweisungen in der App, um die Einrichtung der Soundbar abzuschließen.
Technische Daten
- System: 11.1.4 Kanäle
- Gesamtleistung: 785 W
- HDMI: 3 Eingänge, 1 Ausgang (eARC)
- Unterstützte Formate: HDR10+, Dolby Vision
- Bluetooth: v5.3 (Hauptleiste), v5.4 (Surround-Lautsprecher)
- WLAN: IEEE 802.11 a/b/g/n/ac/ax (2,4 GHz/5 GHz)
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton über HDMI
Stellen Sie sicher, dass das HDMI-Kabel am eARC/ARC-Anschluss des Fernsehers angeschlossen ist und der Fernseher auf den korrekten Audioausgang eingestellt ist.
Hintere Lautsprecher verbinden nicht
Führen Sie den Bluetooth-Kopplungsvorgang erneut durch, indem Sie die Lautsprecher in den Kopplungsmodus versetzen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass eine Steckdose in der Nähe des Aufstellungsortes ist.
- Laden Sie die JBL One App auf Ihr Smartphone.
- Prüfen Sie, ob Ihr Fernseher HDMI eARC oder ARC unterstützt.
Technische Daten in der Praxis
- System: 11.1.4 Kanäle
- Ein hochmodernes Surround-Sound-System mit 11 Hauptkanälen, 1 Subwoofer-Kanal und 4 Höhenkanälen für immersiven Klang.
- Gesamtleistung: 785 W
- Die maximale kombinierte Ausgangsleistung aller Lautsprecherkomponenten.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Diagramme zur Wandmontage mit präzisen Abständen in Millimetern und Zoll.
- Es gibt klare Anschlussdiagramme für die Verbindung mit eARC- und ARC-fähigen Fernsehern.
- Die Soundkalibrierung wird durch visuelle Schritte für die Platzierung der Lautsprecher im Raum erklärt.
Modellkompatibilität
- Unterstützt HDR10+ und Dolby Vision für optimale Bildqualität.
- USB-Wiedergabe ist nur in den USA und APAC-Versionen verfügbar; in anderen Regionen dient der USB-Anschluss nur zu Servicezwecken.
